国际象棋棋子兵结构设计三维数模

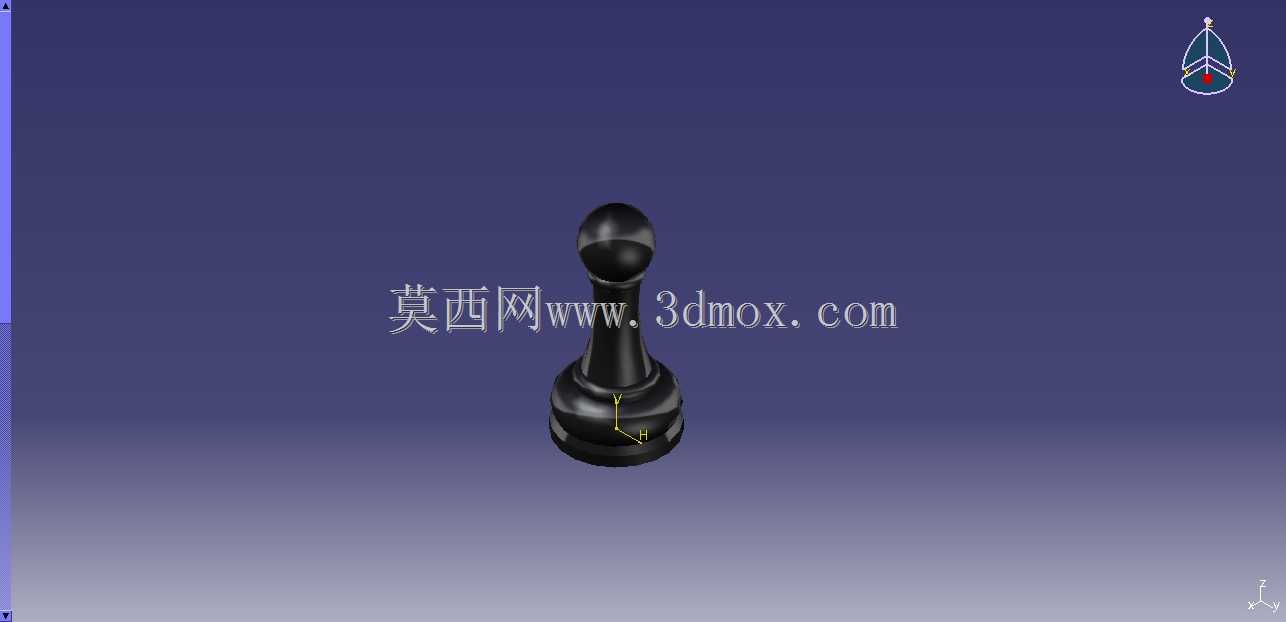

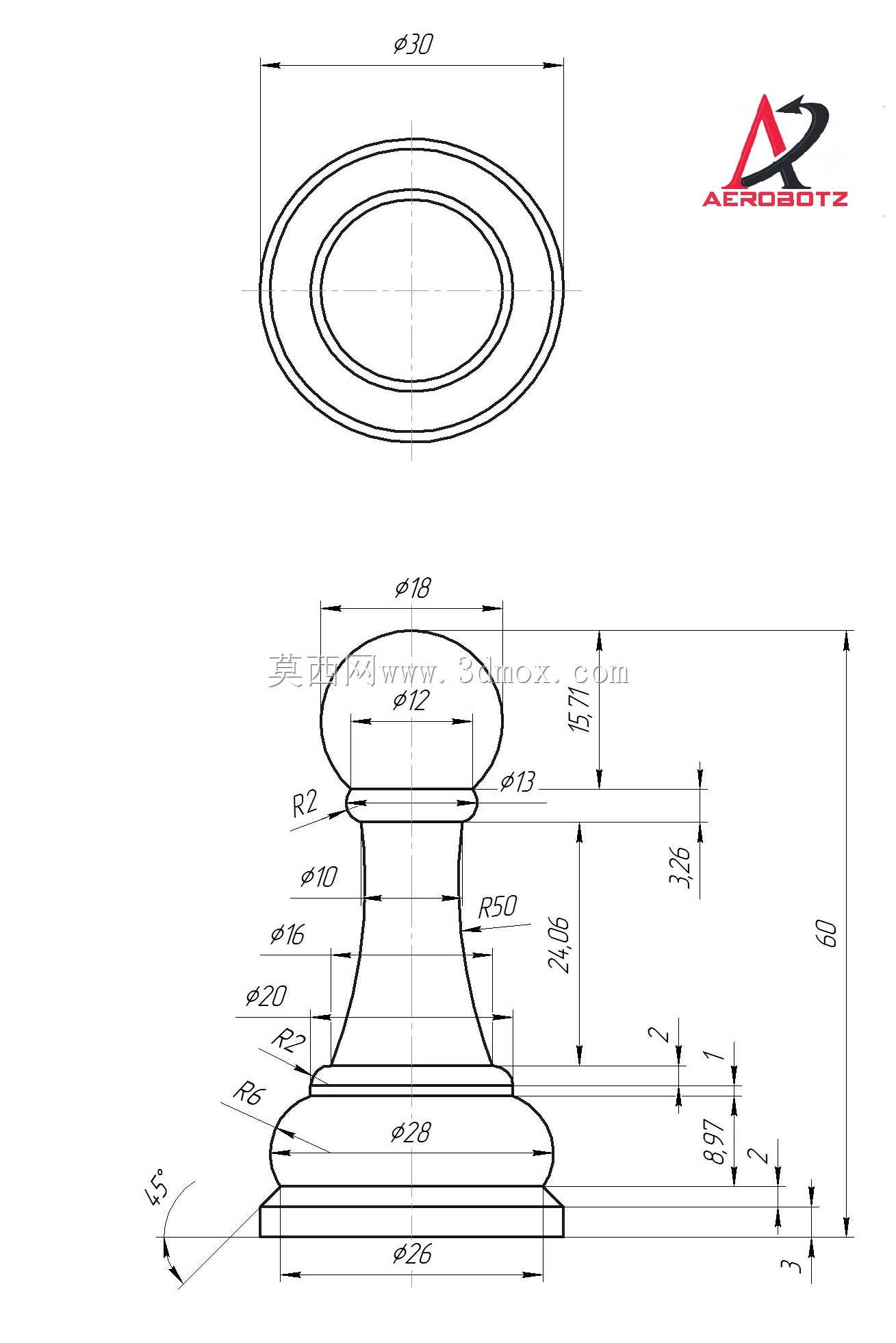

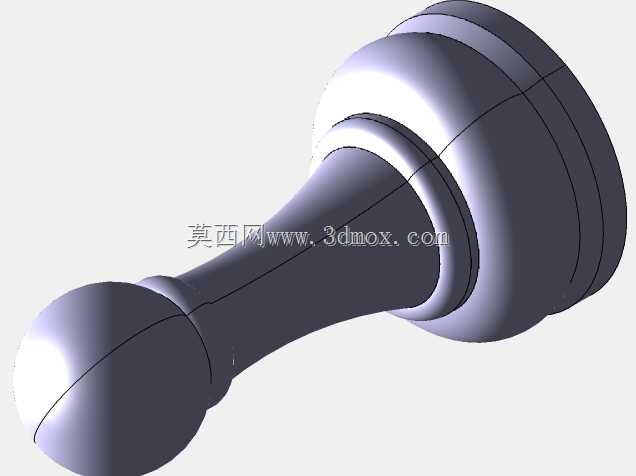

本次呈现的是国际象棋棋子兵的三维结构数模，这类零件属于文娱棋牌类配套构件，日常应用场景覆盖专业棋具生产、文创周边开发、教学演示教具制作等多个领域，既可以作为量产棋具的结构设计参考，也能用于3D打印定制化棋具的原型验证，部分文创场景中还可将其结构放大作为装饰摆件的结构基准。从功能特性来看，作为国际象棋里数量最多的基础棋子，该结构需要满足摆放平稳、握持手感舒适、辨识度高的核心要求，底部的平整接触面要适配常规棋盘的平面度公差，避免摆放时出现晃动偏移，上部的球形端头要兼顾视觉识别性与握持时的触感，不会出现尖锐棱角划伤使用者的情况。设计过程中采用全回转体建模思路，整体以中心轴线为旋转基准，所有轮廓段通过圆弧与直线段平滑衔接，没有突变的棱角结构，既降低了加工时的应力集中风险，也让注塑或3D打印成型时的脱模流程更顺畅，不会出现倒扣结构导致的成型缺陷。尺寸边界方面，棋子总高控制在60mm，底部最大直径28mm，底座下端直径26mm，底座处设置3mm高度的平直段保证接触面积，向上通过R5、R6等多段圆弧过渡到直径20mm、16mm的柱身段，颈部位置通过R2的圆弧收窄到直径10mm的衔接段，顶部球形端头最大直径18mm，端头顶部平面直径12mm，各段衔接处的圆弧半径都经过反复调整，既保证外形符合传统国际象棋兵的视觉认知，也让整体重心落在底座范围内，倾斜15度时不会出现倾倒，满足日常使用的稳定性要求。配套的底座垫片直径30mm，内圈直径与棋子底座匹配，可作为防滑垫的安装基准，垫片厚度控制在2mm以内，不会额外增加棋子整体高度影响使用手感。建模过程中所有尺寸都标注了明确的公差参考，配合面的尺寸公差控制在±0.1mm，非配合外观面公差放宽到±0.2mm，既满足量产时的加工精度要求，也不会过度提升加工成本。结构上没有设置额外的装配拆分，整体为一体化结构，适合单材料一次成型，不管是采用ABS注塑量产，还是采用PLA、光敏树脂3D打印定制，都不需要额外的装配工序，成型后仅需简单去除毛边即可投入使用。对于棋具生产厂商来说，该数模可以直接导入模具设计流程作为型腔加工的基准，减少前期测绘建模的时间成本，对于个人爱好者来说，也可以直接调整尺寸参数适配自己的定制化需求，比如放大尺寸制作装饰摆件，或者缩小尺寸制作便携款旅行棋具。
