剪式汽车千斤顶结构装配设计方案

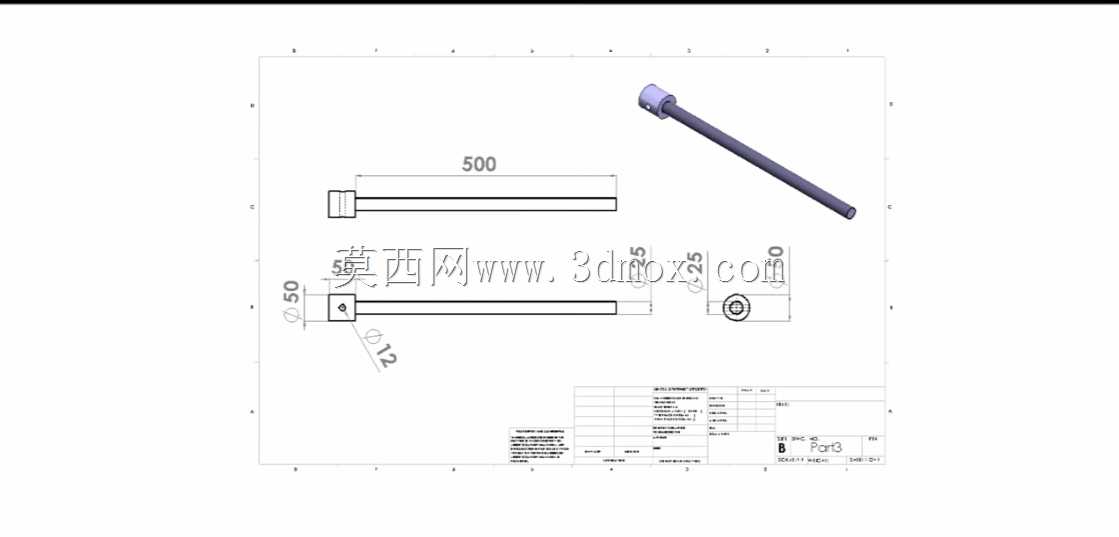

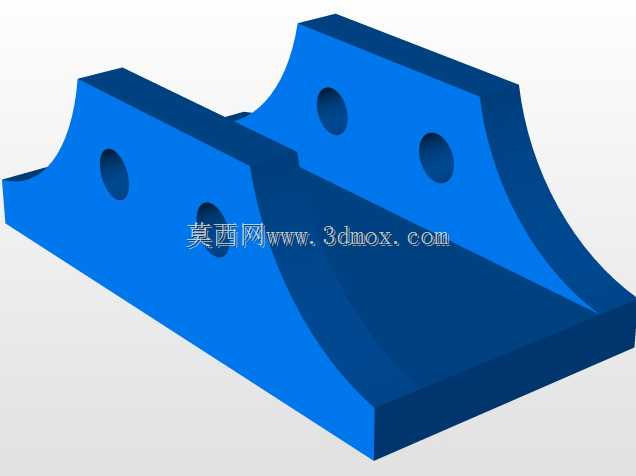

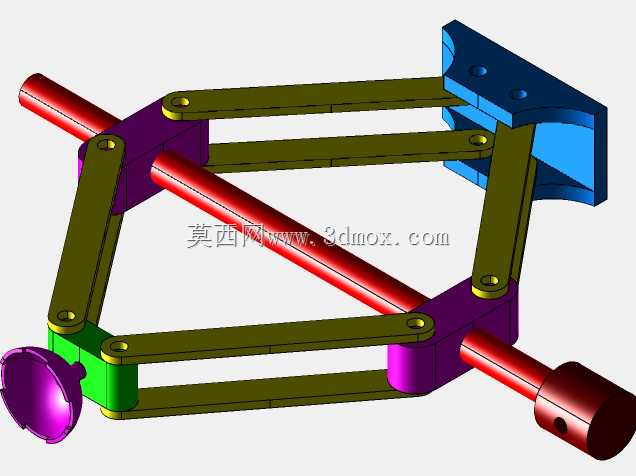

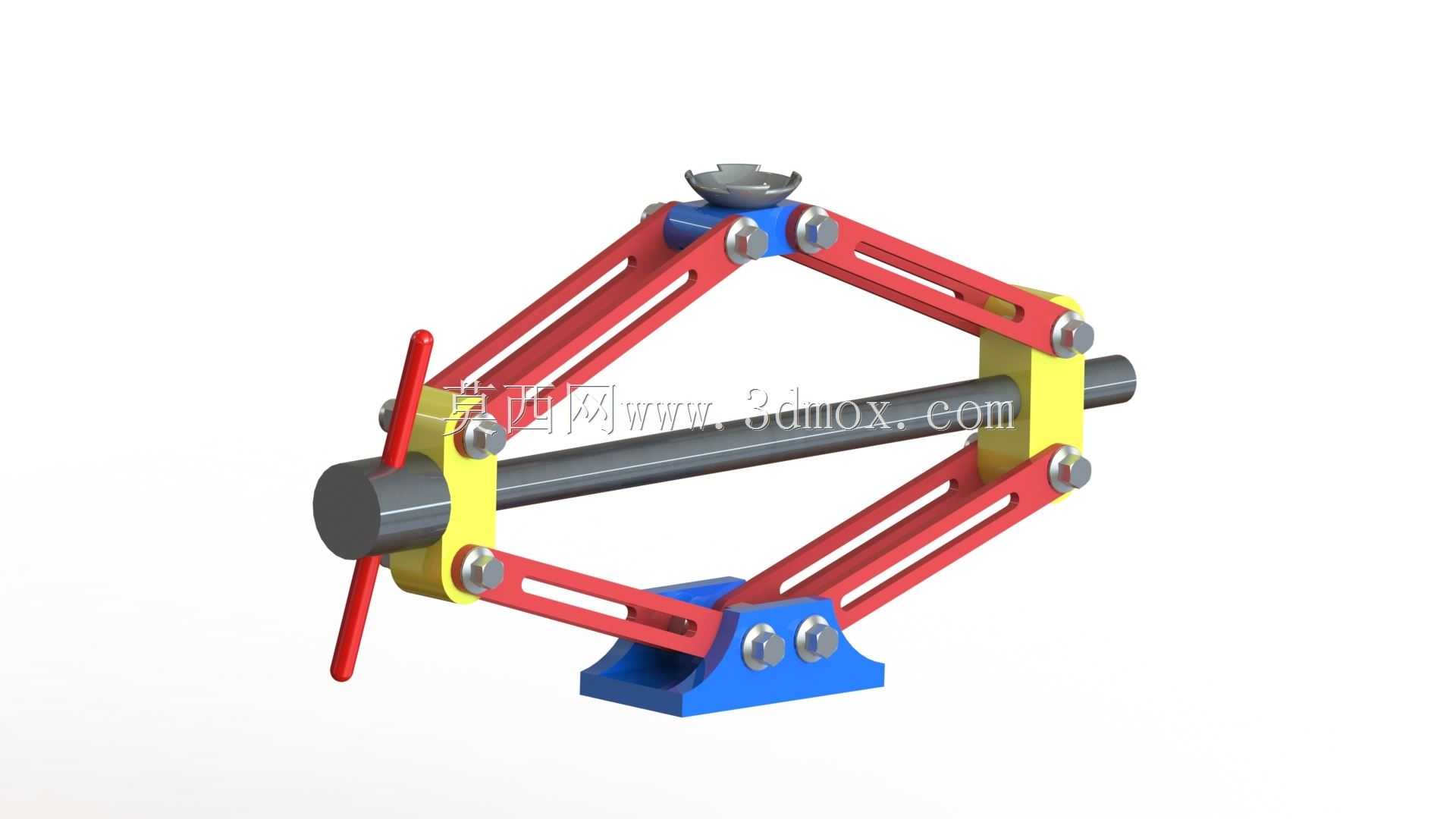

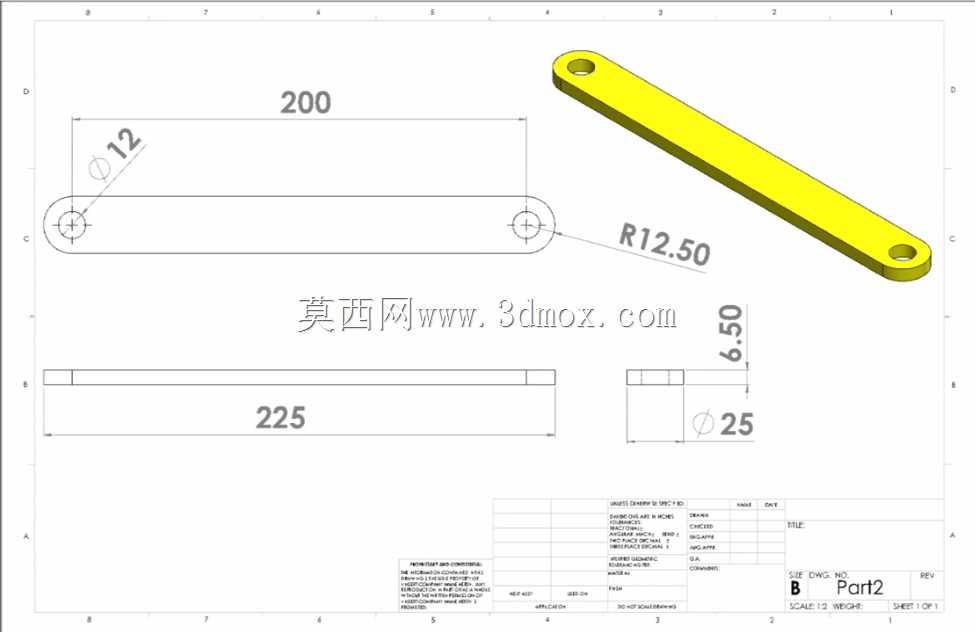

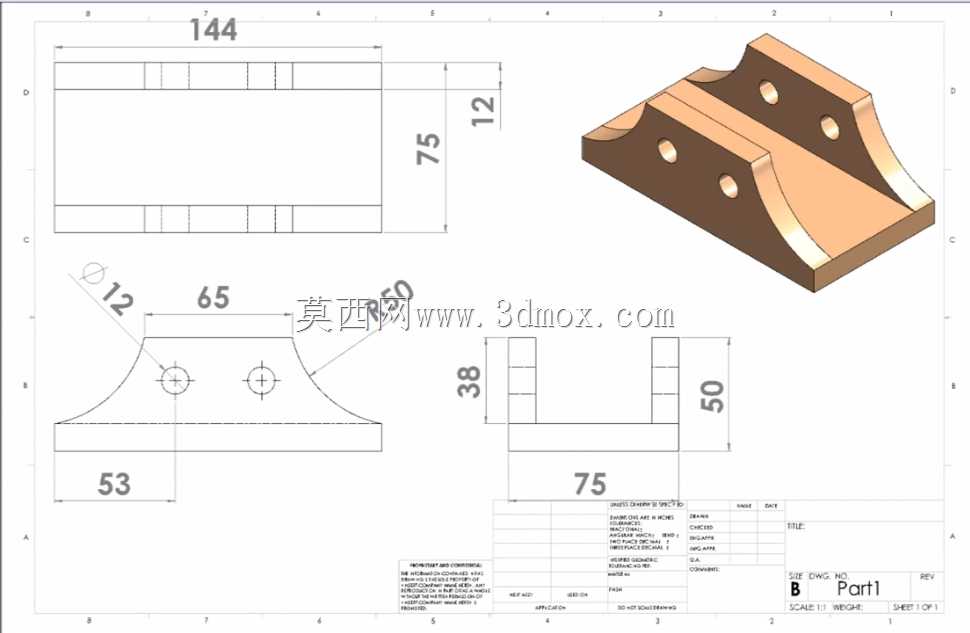

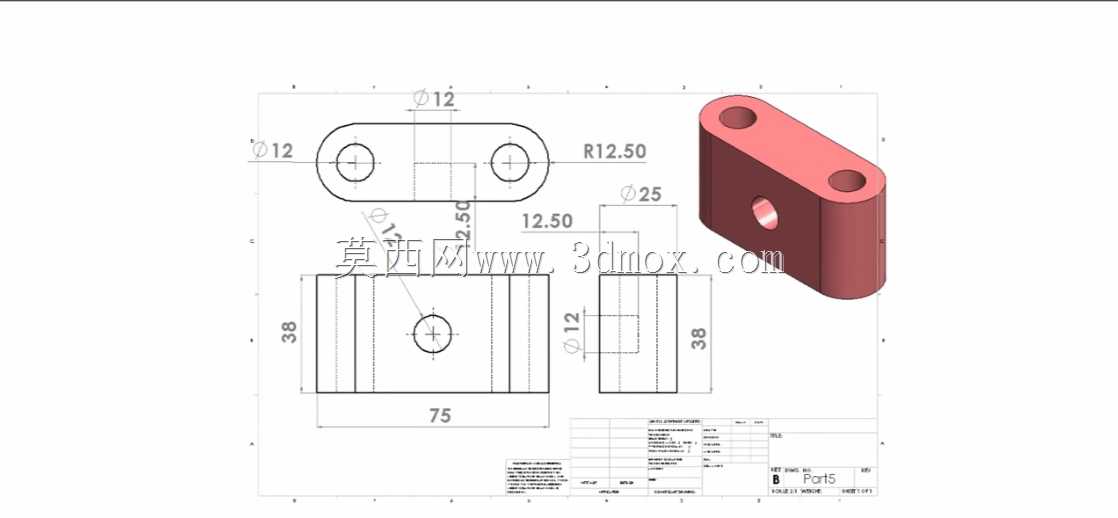

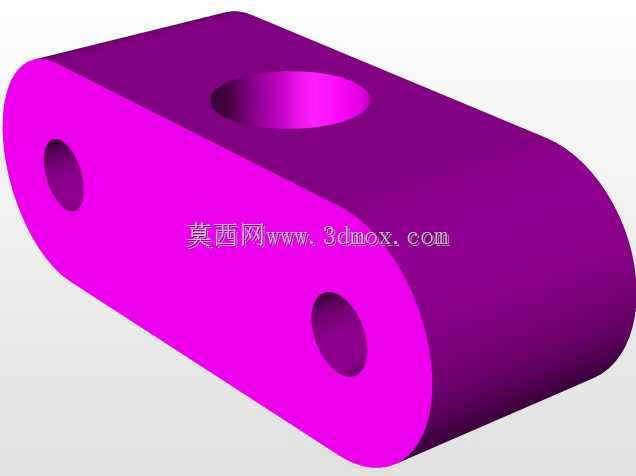

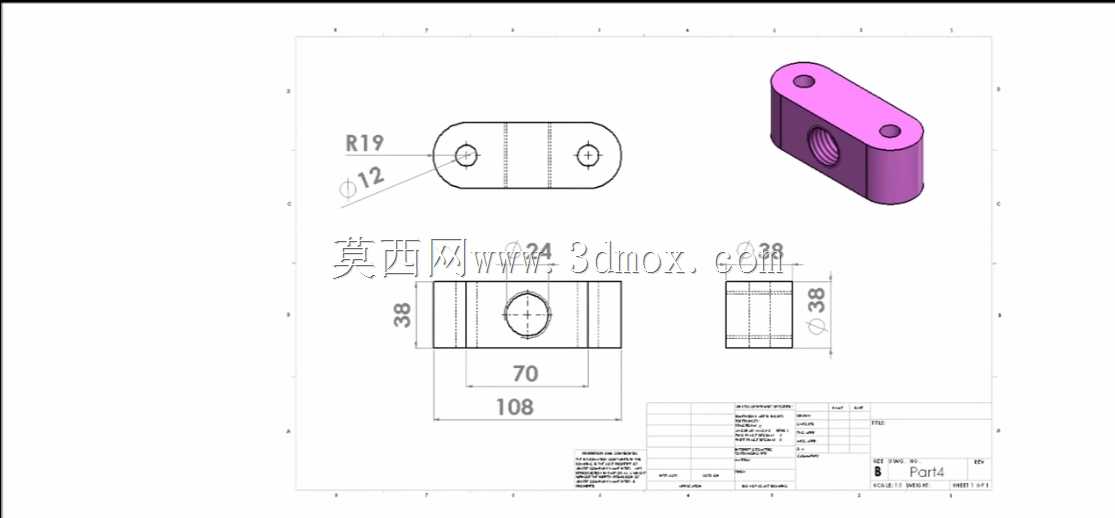

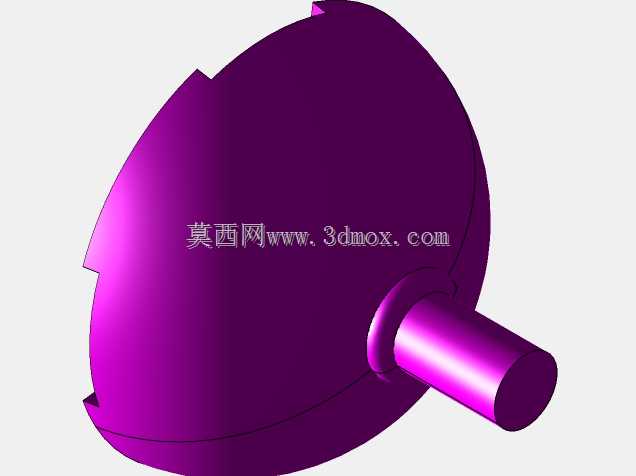

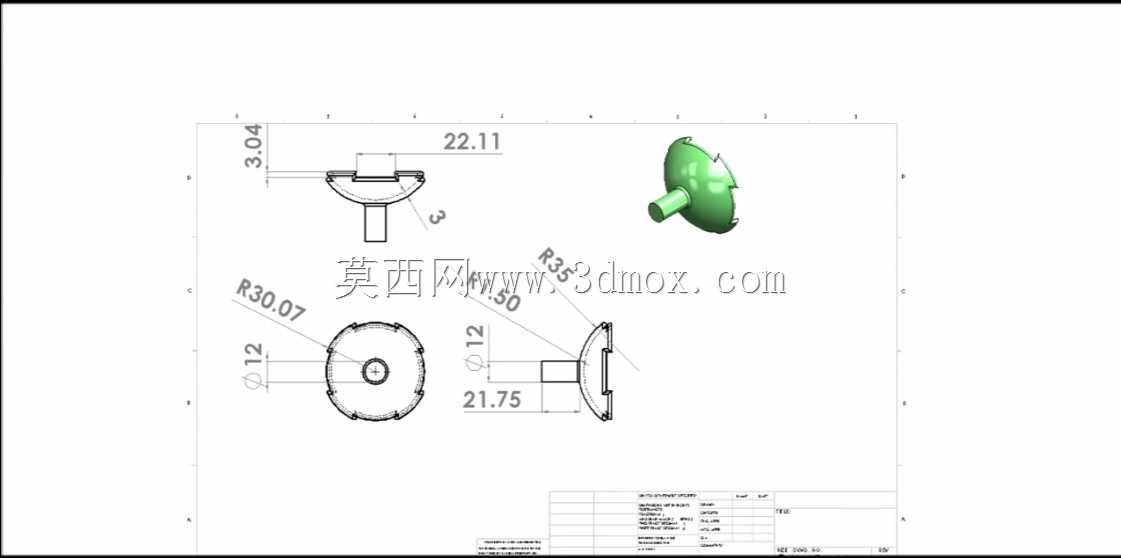

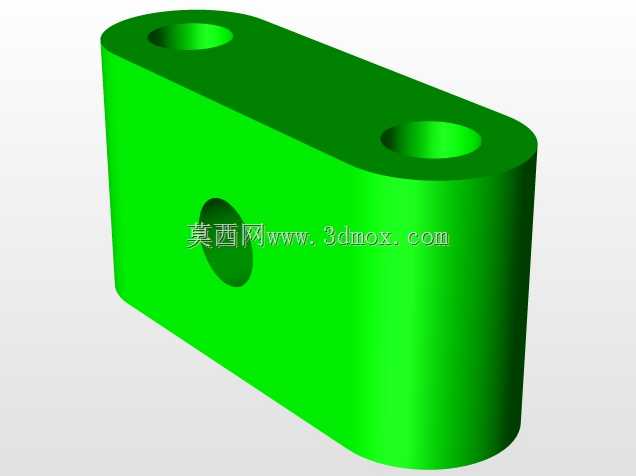

这款剪式汽车千斤顶主要面向民用车辆应急维修、日常轮胎更换、底盘简易检修场景设计，是私家车辆、小型营运车辆随车配备的核心应急工具之一，可在户外非维修场地环境下，为车辆提供稳定的临时顶升支撑，满足驾乘人员自主处理轮胎故障、检查底盘下部构件的使用需求，无需依赖大型举升设备即可完成基础车辆维保操作。该千斤顶依靠菱形连杆铰接结构实现顶升动作，核心传动部件为横向布置的传动丝杆，通过配套摇杆转动丝杆时，丝杆两端的铰接支座会沿轴向同步靠拢，带动四组对称布置的剪式撑杆绕铰接点转动，将丝杆的水平旋转运动转化为上下端支撑面的垂直顶升运动，可根据车辆底盘支撑点的高度需求，在有效行程范围内任意调整顶升高度，顶升到位后依靠丝杆的螺纹自锁特性实现载荷锁定，无需额外加装锁止机构即可避免支撑回落，保障作业过程中的支撑稳定性。整体结构采用对称式布局设计，底部支撑座为加宽平板结构，可增大与地面的接触面积，降低单位面积压强，适配沥青路面、硬化土路、水泥地面等多种常见户外场地，减少软质地面下陷的风险；顶部支撑头采用弧形凹槽结构，可与车辆底盘的专用顶升筋位精准贴合，避免顶升过程中出现支撑滑移、顶歪损伤底盘的问题。设计过程中充分考虑随车存放的空间边界，收拢状态下整体结构紧凑扁平，可轻松放入车辆后备箱的工具槽内，不会占用过多储物空间；各铰接转动副均采用销轴加衬套的连接方式，既保证连杆转动的顺畅度，又可分散铰接点的集中载荷，提升整体结构的承载能力，避免长期使用后铰接点出现变形松旷。传动丝杆采用梯形螺纹设计，兼顾传动效率与自锁性能，转动摇杆时操作阻力适中，无需施加过大的手动力即可完成顶升操作，适配普通驾乘人员的操作力度范围；所有外露结构件均做了圆角钝化处理，避免操作过程中尖锐边角划伤手部，同时各部件之间预留了足够的操作间隙，转动摇杆时不会与撑杆结构发生运动干涉，保证操作过程顺畅无卡滞。
