12伏2.5英寸法兰式电动排气断路器结构

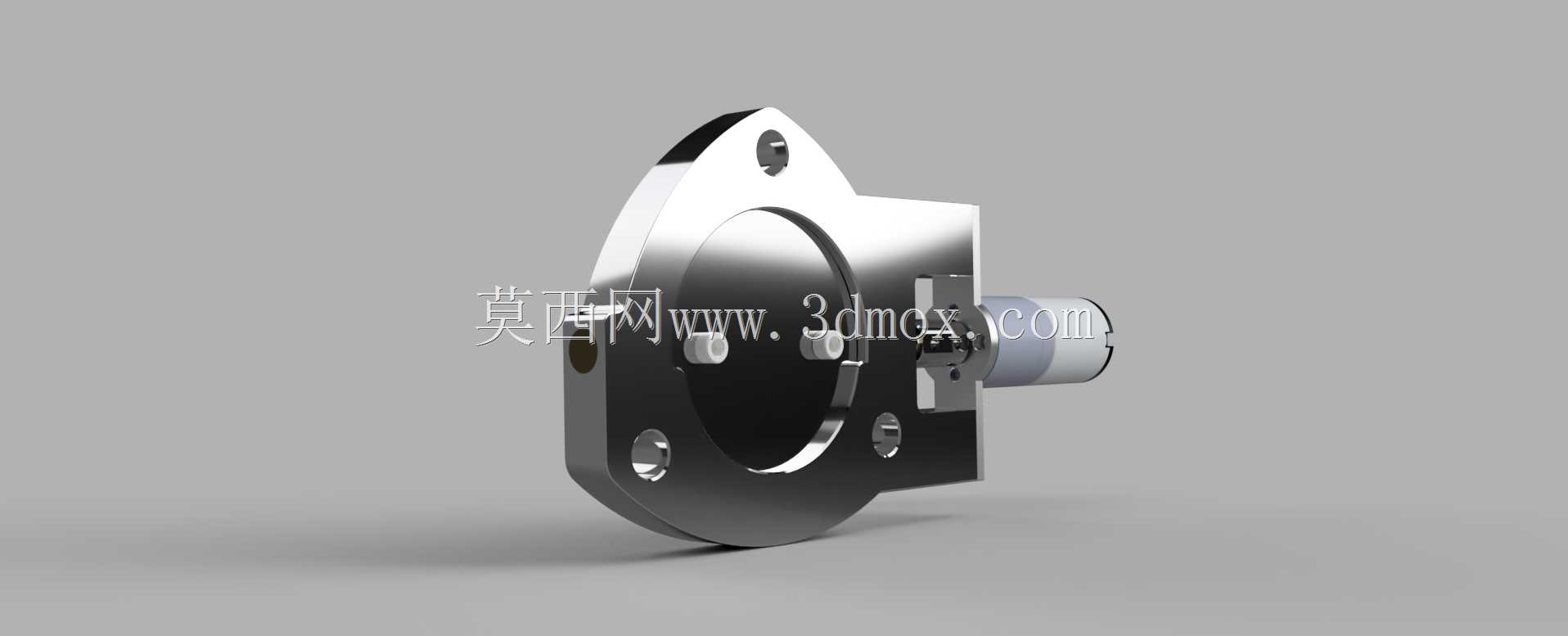

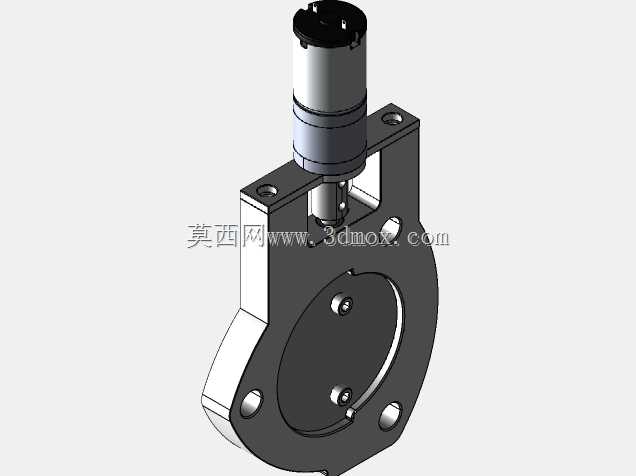

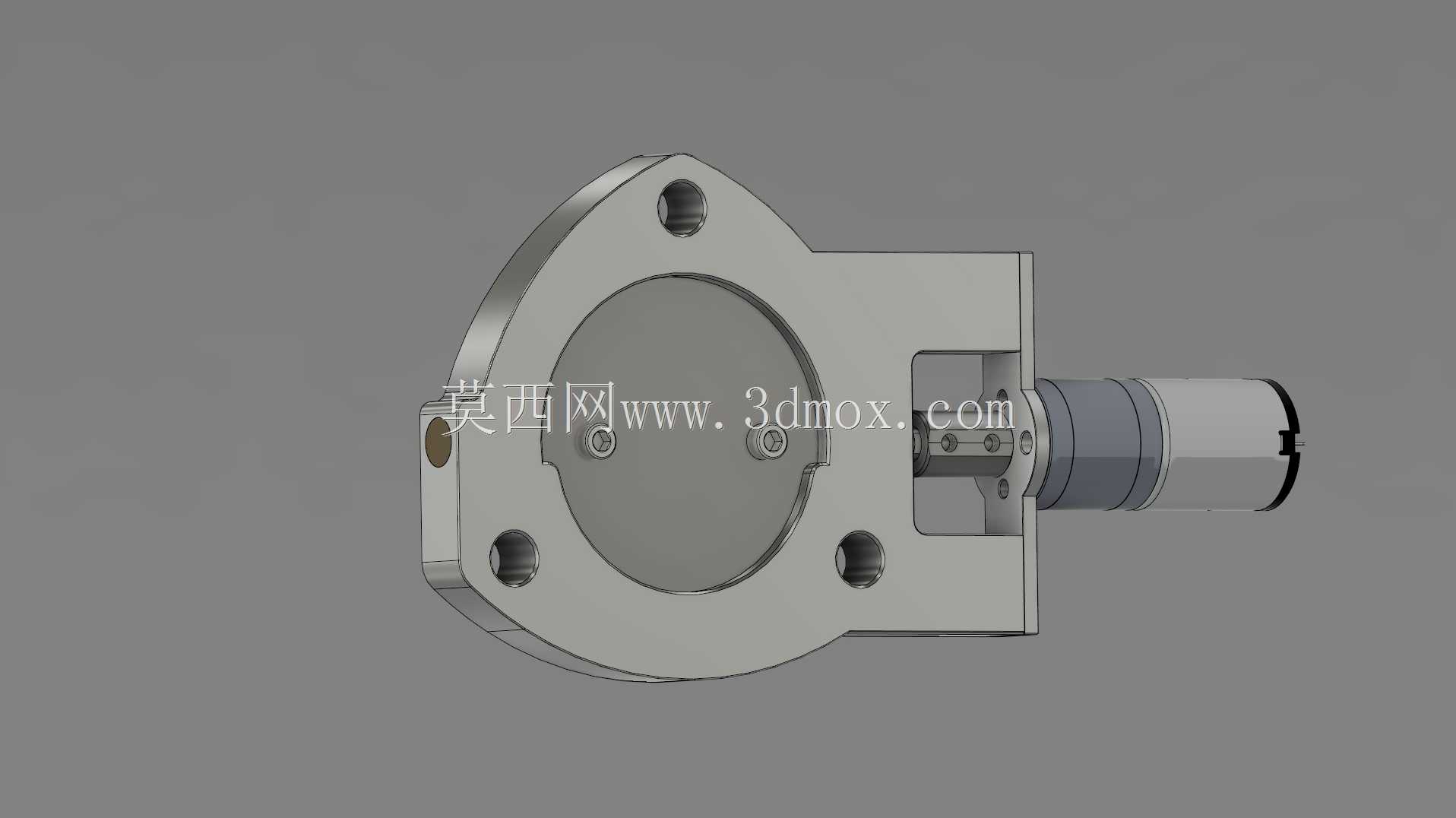

这类电动排气断路器多配套在中小型气动系统、车载气路、小型压缩空气回路中使用，核心作用是在系统停机、压力超限或者工况切换时快速导通排气通路，快速释放管路内残余压缩空气，避免带压重启造成的元件冲击、管路憋压或者误动作风险，相比纯手动排气阀，它可以接入电控信号实现自动触发，不需要人工靠近操作，在密闭设备舱、高空布置的气路节点上适配性更强。从结构设计来看，主体采用带安装孔的圆形法兰作为安装基准，法兰端面做了精加工平面，安装时可以贴合设备壳体或者阀座安装面，配合密封垫就能实现安装面的静密封，三个均布的安装孔可以适配标准紧固件，安装时不需要额外做复杂的定位工装，只要对准安装位的螺纹孔锁紧即可，安装边界紧凑，法兰外圆尺寸控制在小口径阀件的常规适配范围内，不会占用过多设备内部的布置空间。阀体的流道部分做了平滑过渡设计，排气时不会因为流道突变产生额外的气流紊流，配合尾部的消声结构，能有效降低高压气体快速排出时产生的尖啸噪音，适配车间内设备、车载移动设备这类对作业噪音有要求的场景。驱动部分采用低压直流电动执行结构，适配12伏供电回路，和车载电控系统、小型工业设备的低压控制回路直接匹配，不需要额外加装电压转换模块，执行机构和阀体之间做了集成式设计，没有外露的传动杆件，既可以避免外界粉尘、水汽侵入传动结构造成卡滞，也能减少外部磕碰造成的结构损坏。设计时将排气出口朝向侧方布置，安装后排气方向不会正对设备内部的电气元件或者精密结构，避免高压排气带起的粉尘、冷凝水飞溅到周边元件上，同时执行机构的接线端做了侧向引出设计，布线时可以顺着设备内壁走线，不会和周边的管路、结构件产生干涉。整体结构没有易损的薄壁外露结构，日常维护只需要定期检查安装螺栓的锁紧状态、接线端的紧固情况即可，不需要频繁拆解维护，适合长期在固定安装位持续工作的气路系统使用，建模时还原了法兰安装面的公差基准、流道的实际通径、执行机构的外轮廓尺寸，能直接用于设备布置时的干涉检查、安装位的尺寸校核，也可以作为同类阀件改型设计的结构参考。
