CATIA设计国际象棋主教棋子造型结构

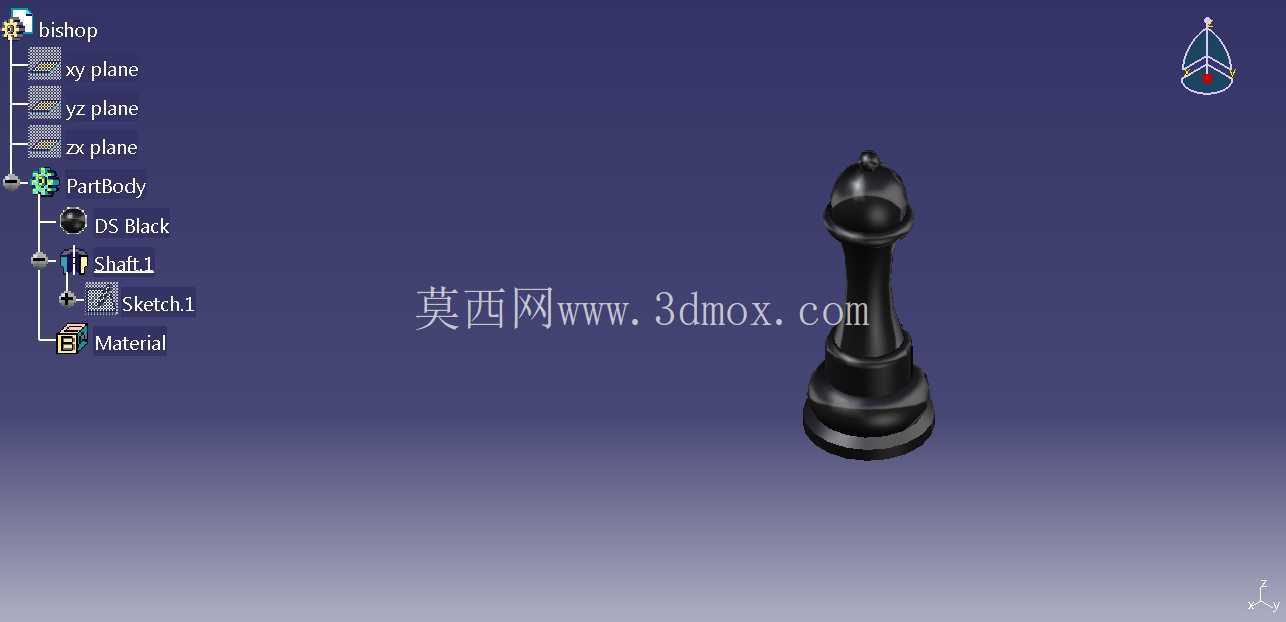

　　国际象棋作为全球普及的智力竞技项目，其配套棋子的设计既需要满足赛事使用的标准化握持、摆放需求，也承载着文创衍生、工艺收藏的多元场景价值，主教棋子作为棋具中辨识度极高的组成部分，其造型设计需要兼顾形态辨识度、摆放稳定性与加工适配性。本次完成的主教棋子三维结构设计，在建模阶段优先考虑了实体加工的落地可行性，整体采用回转体为基础构型，规避了常规异形摆件易出现的重心偏移问题，底部设置平整的圆形支撑面，支撑面直径与棋子整体高度的比例控制在1:3.2区间，既保证棋子放置在棋盘格内不会超出单格边界，也能在日常挪动、赛事快速摆棋过程中保持足够的抗倾倒能力，适配木质、石材、金属等多种材质的机加工或3D打印生产需求。

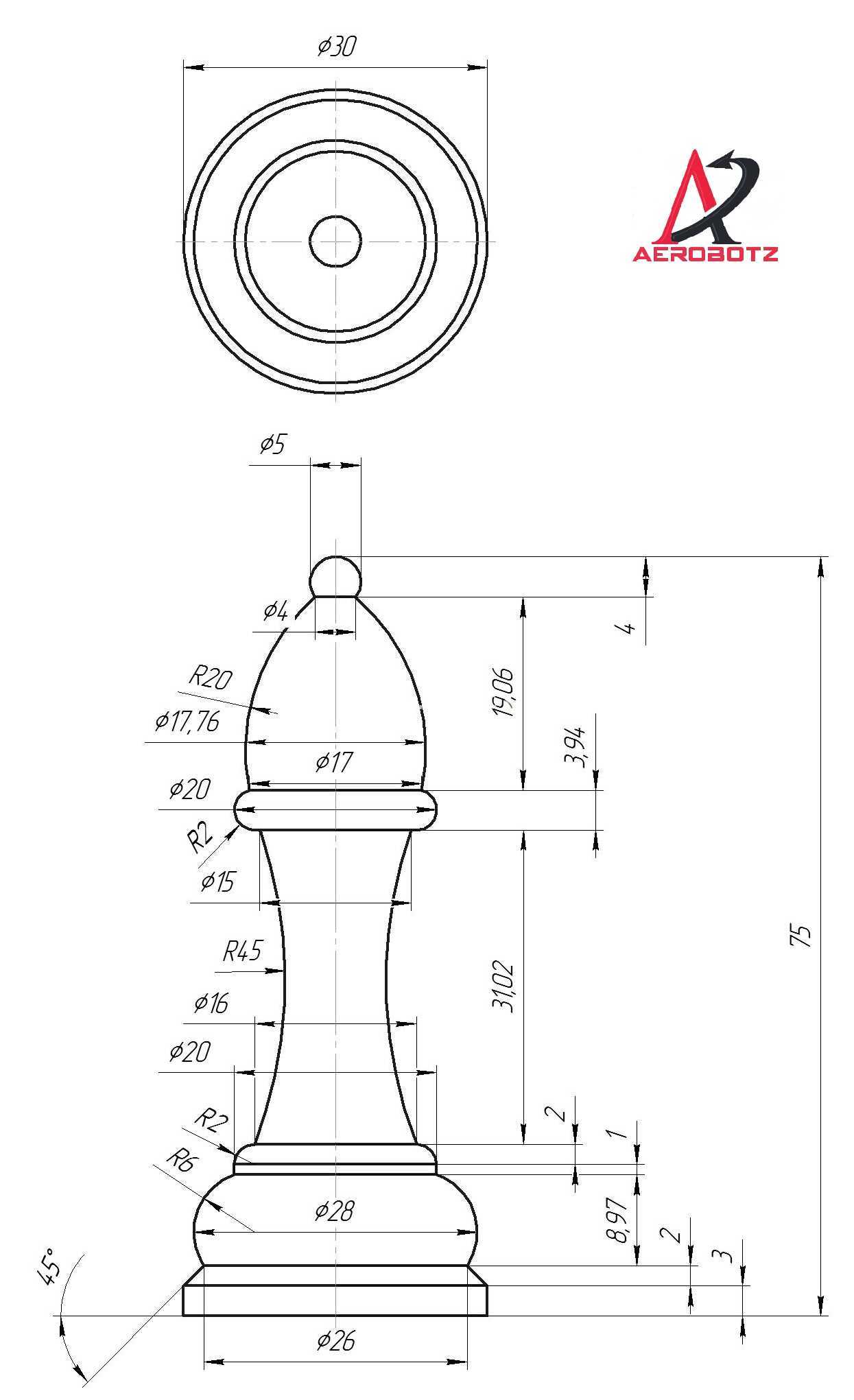

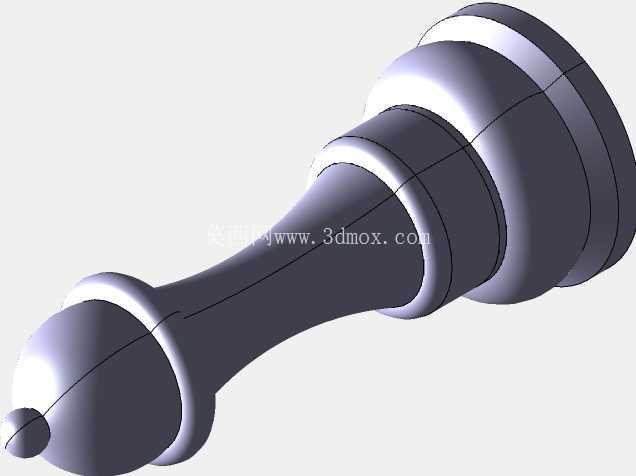

　　从结构细节来看，棋子主体分为底座、柱身、顶部标识三个功能区段，底座段采用多层阶梯式收放结构，最下层接触平面做0.2mm的微小倒角处理，避免加工后锐边划伤棋盘表面或使用者手部，向上逐层收窄的过渡段采用平滑圆弧衔接，没有突兀的棱角转折，既降低了数控加工时的刀具路径复杂度，也让棋子握持时的手感更贴合指腹弧度。柱身段为等直径的光滑圆柱结构，直径尺寸适配成年人手指捏持的舒适区间，表面没有额外的凹凸纹理，减少后期表面处理的工作量，不管是做抛光、烤漆还是电镀工艺都能获得均匀的饰面效果。

　　顶部的主教标识段采用对称式的尖顶构型，在保留传统主教棋子冠部形态特征的基础上，对所有曲面连接处做了G2连续处理，避免出现曲面褶皱、曲率突变的问题，同时将标识部分的壁厚控制在均匀的2.5mm区间，如果采用金属铸造或者注塑工艺生产，不会出现壁厚不均导致的缩孔、充填不满等缺陷。在实际应用场景中，该结构既可以直接作为标准赛事棋具的组成零件批量生产，也可以通过调整表面纹理、材质搭配，衍生为文创纪念币配套摆件、桌面装饰工艺品、主题IP周边产品等多元形态。建模过程中对整个零件的拔模角度做了统一校验，所有沿脱模方向的面都设置了不小于1.5度的拔模斜度，适配注塑、压铸等量产工艺的开模需求，不需要后期再做结构修改。

　　针对不同的生产场景，该结构也预留了足够的调整空间，比如面向3D打印的个性化定制场景，可以直接在柱身表面添加定制化的文字、浮雕图案，不会破坏整体的结构平衡；面向批量金属加工的高端棋具生产场景，可以将底座部分设计为可拆分的配重结构，内部填充配重块提升棋子的握持质感，外部的连接结构采用过盈配合即可完成组装，不需要额外的粘接或紧固件。从安装摆放的边界条件来看，棋子整体最大外径控制在28mm以内，完全适配标准国际象棋棋盘单格50mm左右的尺寸要求，摆放后相邻棋子之间不会出现干涉，顶部最高点距离支撑面的高度控制在90mm区间，和整套棋具中的王、后、兵、马、车等其他棋子形成符合传统比例的高度差，保证整套棋具的视觉协调性。整个结构的所有过渡圆角都做了统一的参数化关联，后续如果需要调整棋子的整体尺寸，只需要修改核心参数即可完成全结构的同步更新，不需要逐个特征重新绘制，大幅提升了衍生设计的效率。针对日常使用中的磨损问题，底座接触位置的结构做了加厚处理，长期挪动摩擦也不会出现明显的磨痕，顶部尖顶位置做了微小的圆弧钝化，避免使用过程中磕碰断裂或者划伤使用者，兼顾了实用性与安全性。
