带滑环触点的量规转盘传动组件

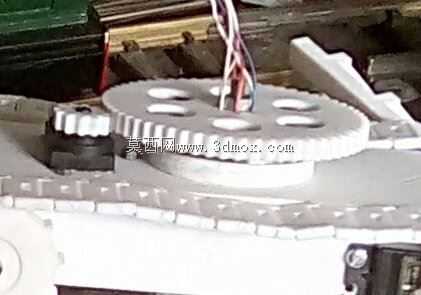

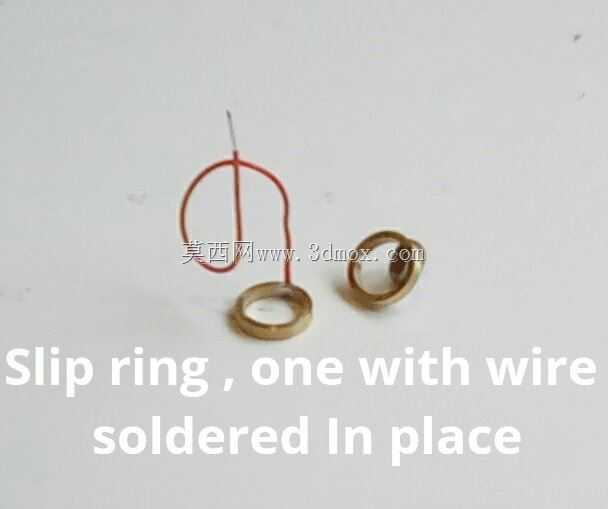

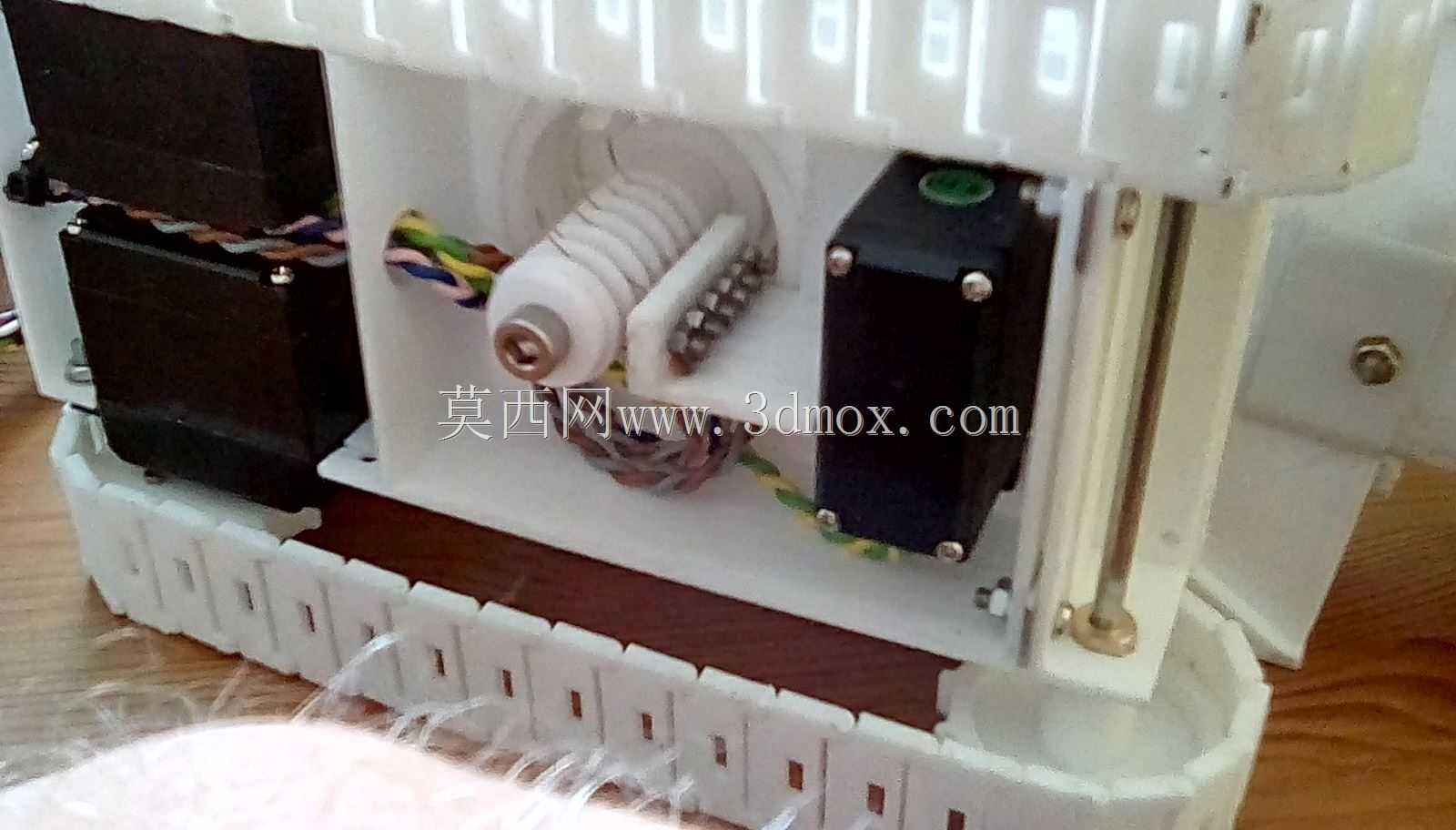

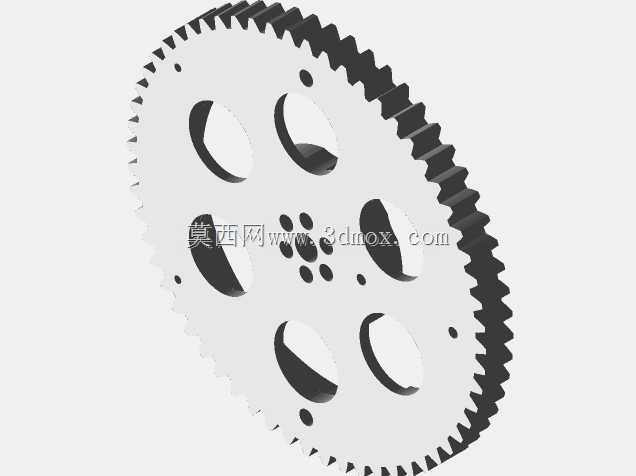

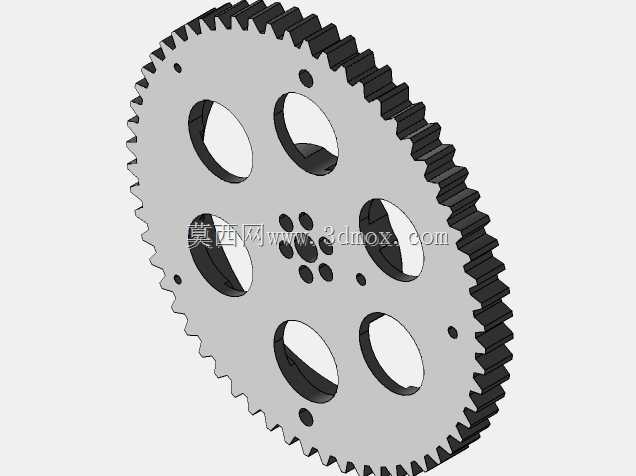

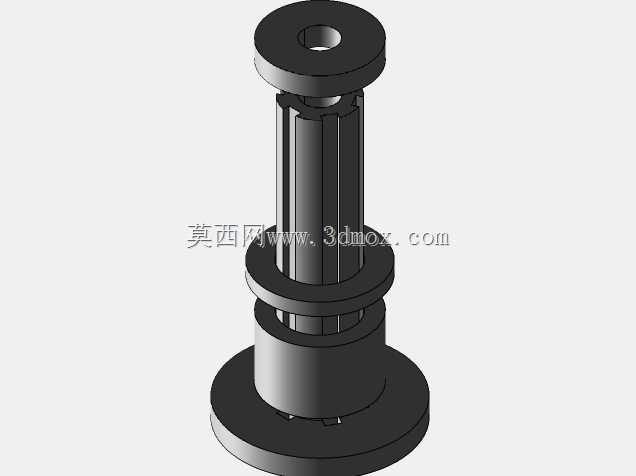

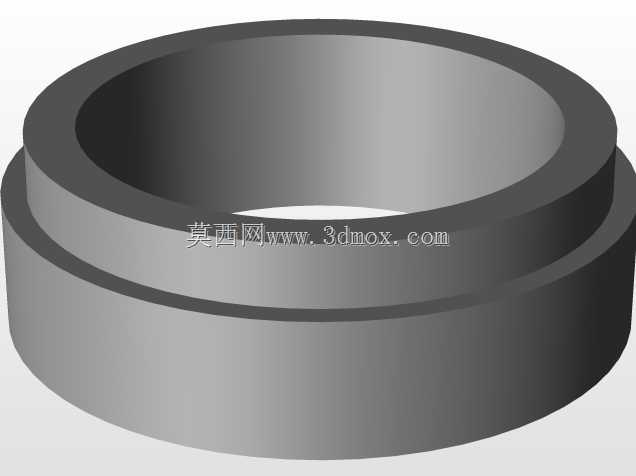

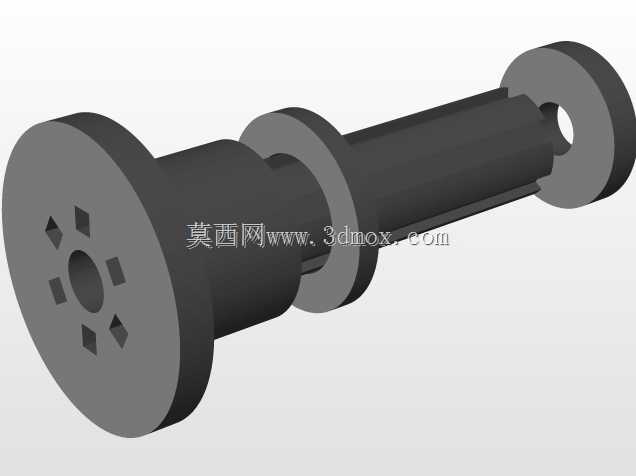

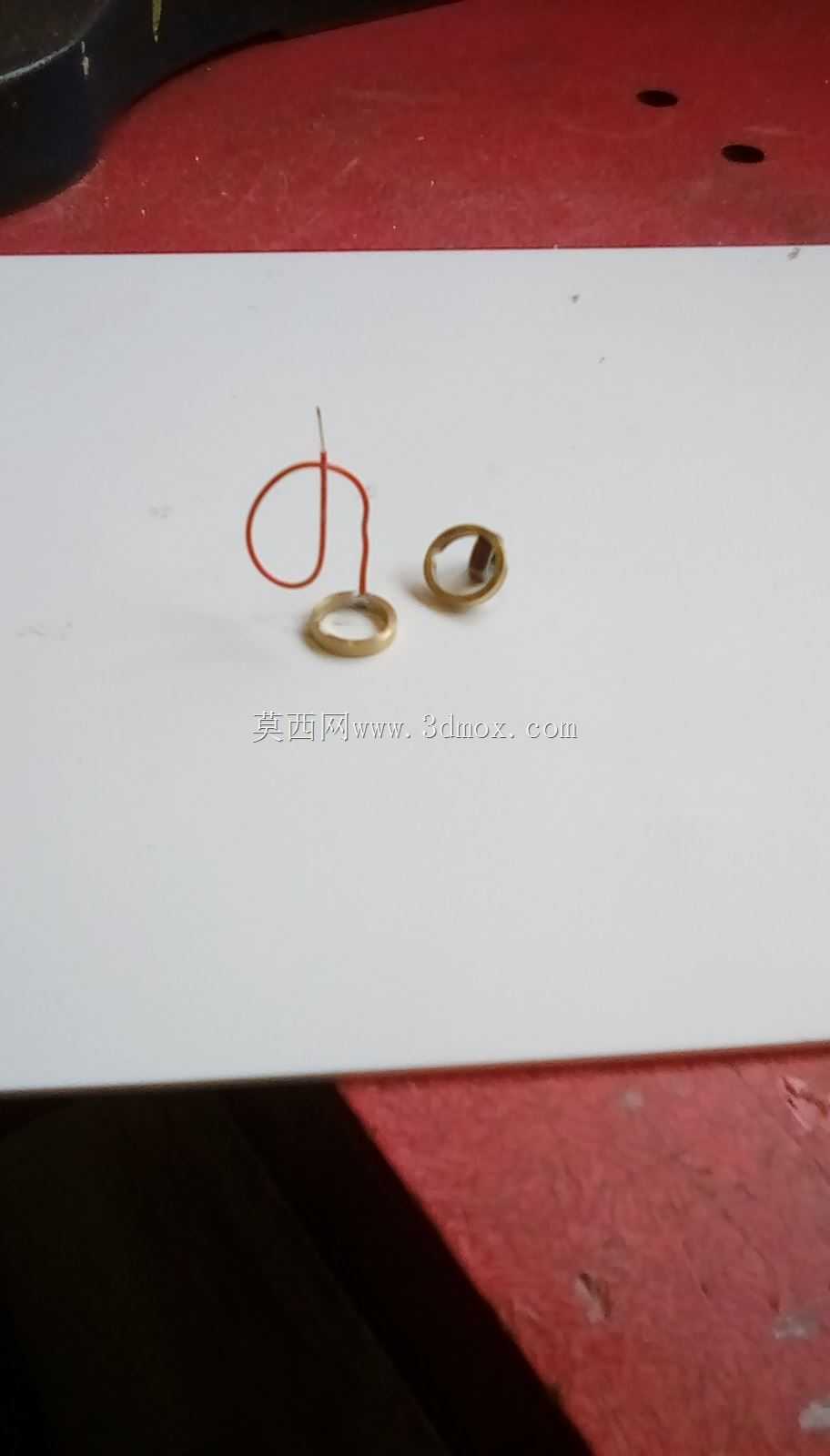

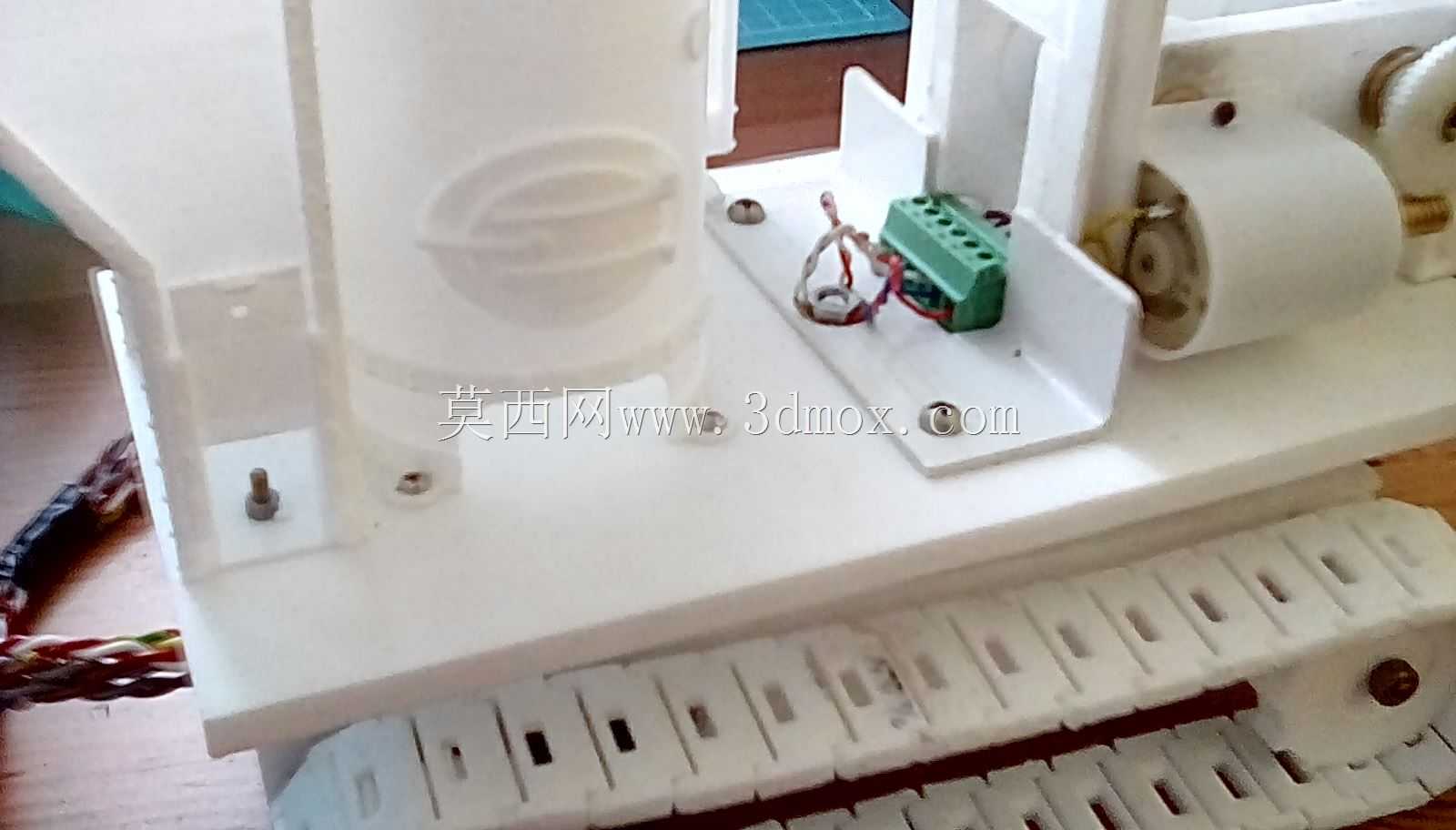

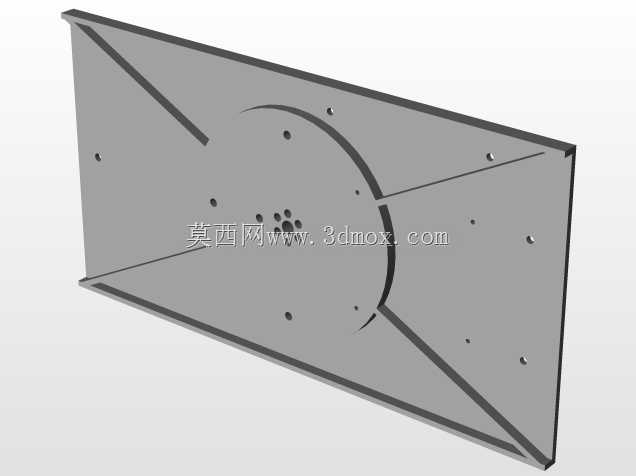

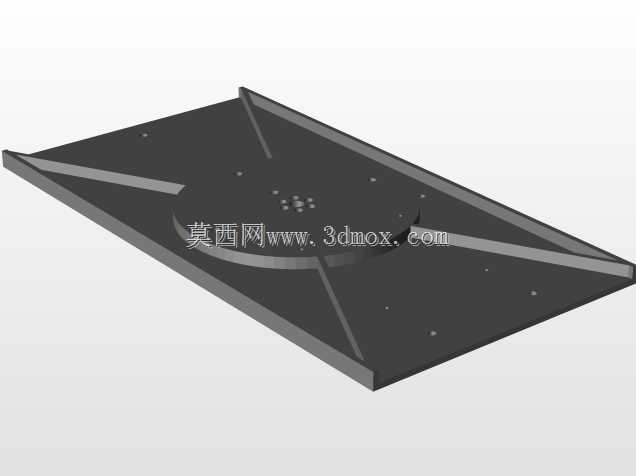

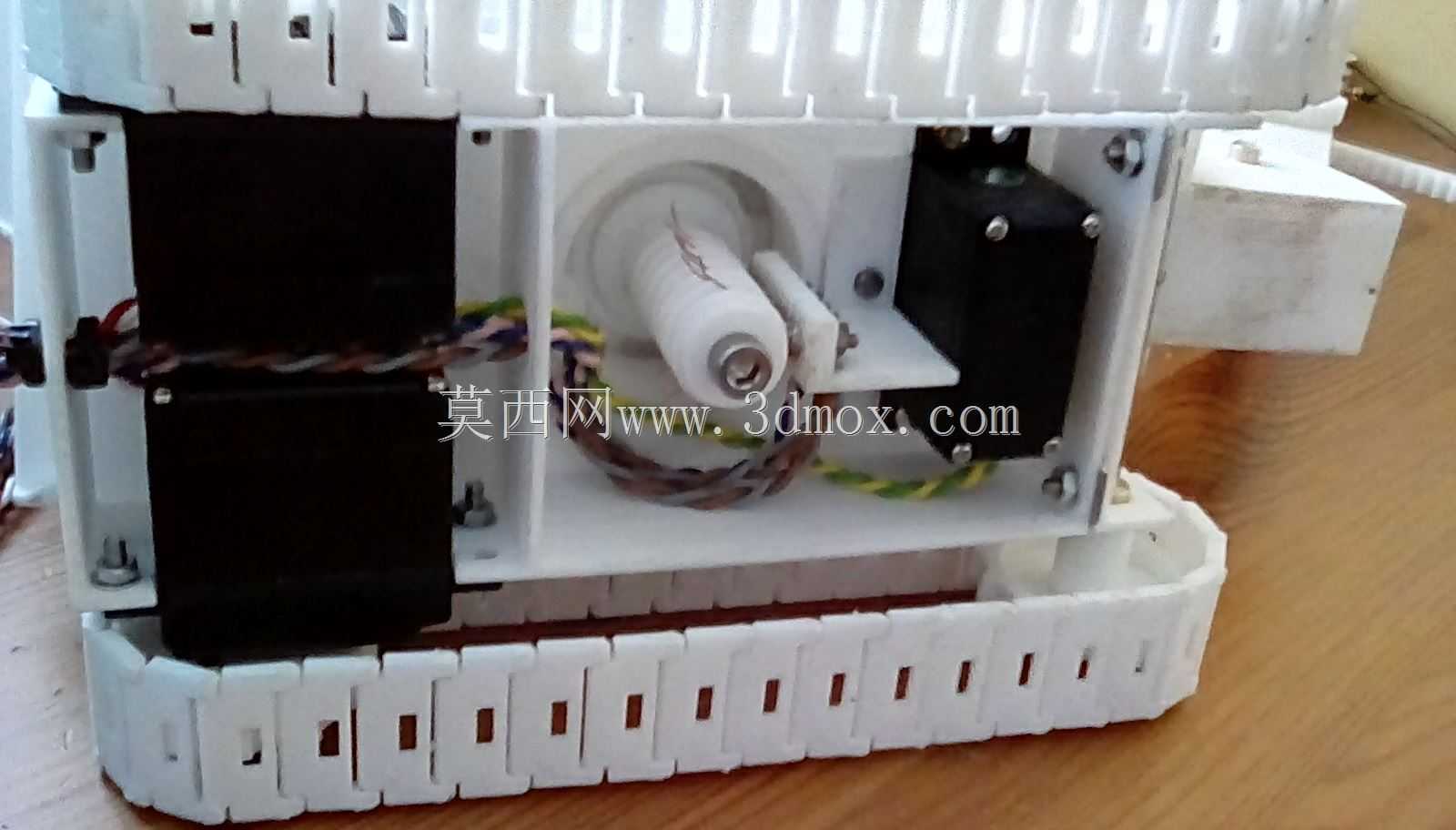

　　该组件核心为集成滑环触点的量规转盘结构，主要应用于需要持续旋转同时传输多路电信号的工位场景，常见于多工位检测设备、旋转工装台、间歇回转式作业单元中，解决转动部件与固定端之间的信号走线缠绕问题，避免线缆随转盘反复扭转出现破损、信号中断的故障。整套结构以带齿转盘作为回转承载主体，中心区域集成滑环接触组件，滑环部分采用黄铜环作为导电接触基材，搭配滑动触点实现转动过程中的持续导通，共设置3组电机对应的6个滑动触点，可同时传输多路控制或动力信号，触点通过导线直接引出至转盘上部的安装区域，方便对接上层作业负载的接线需求。转盘的回转支撑选用标准滚珠座圈作为承载部件，所选滚珠座圈外径为2.25英寸，内径1.8英寸，厚度0.25英寸，

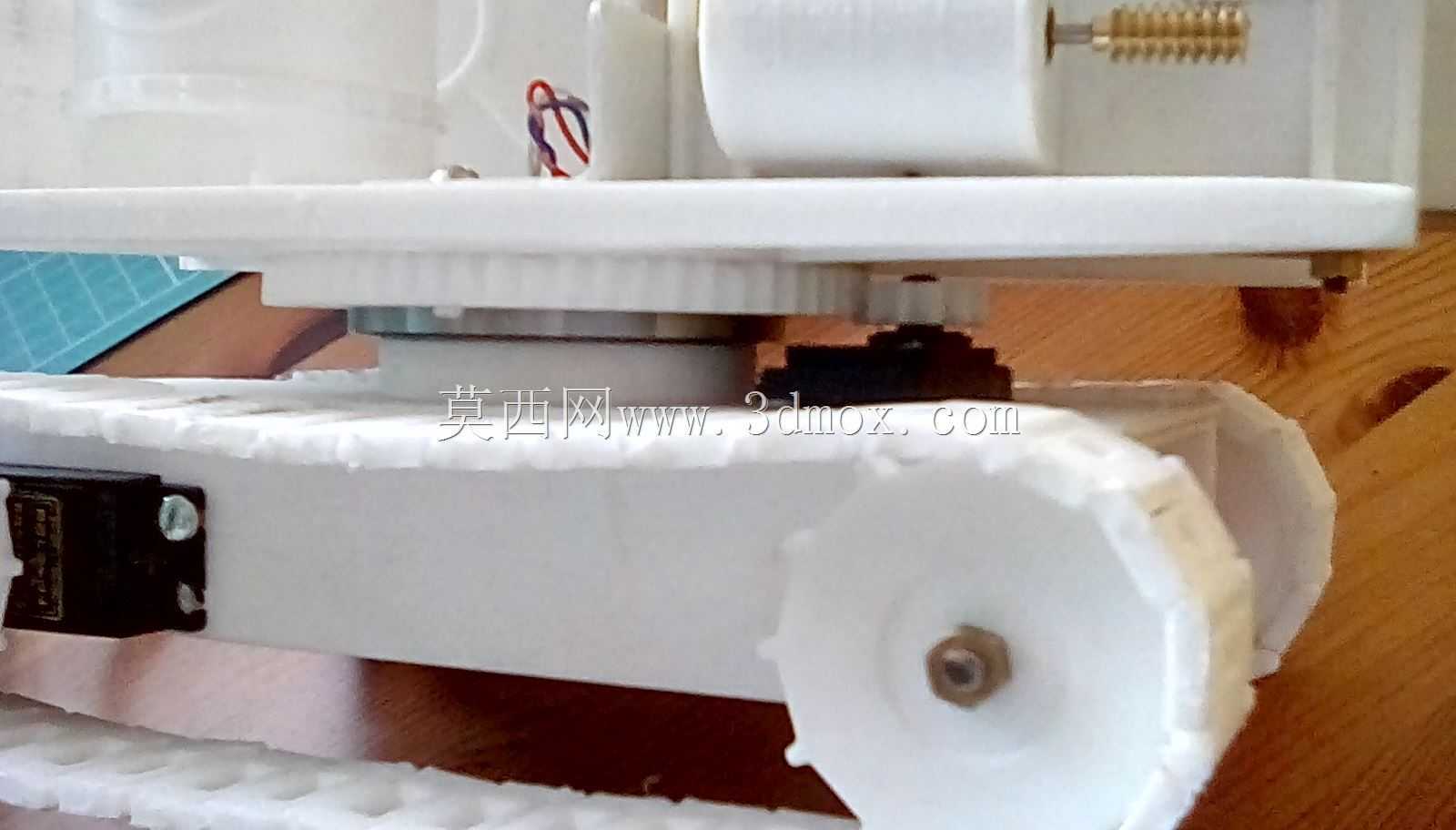

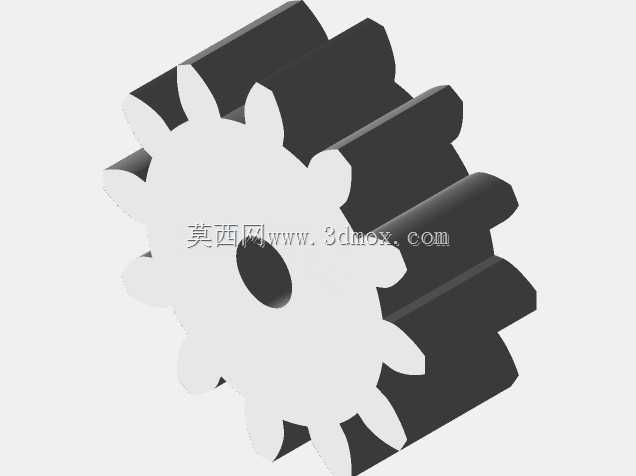

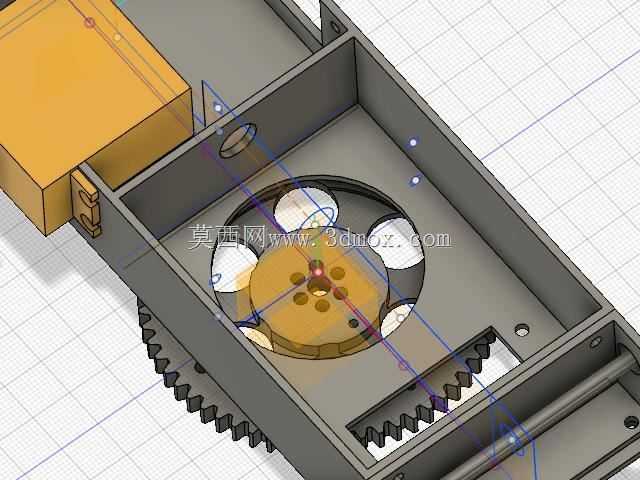

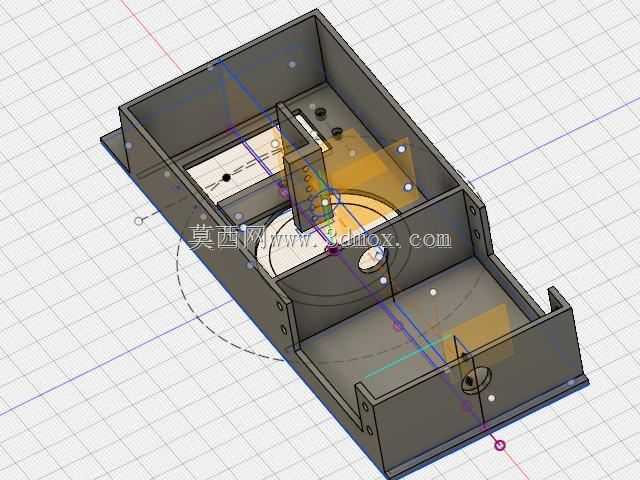

　　安装时需要对空环与齿轮中心做适配性机加工，保证两者同轴度满足回转精度要求，避免转动过程中出现卡滞、偏磨的问题。传动侧的小齿轮作为动力输入部件，需要根据所选转盘伺服输出轴的尺寸做配套机加工，保证与伺服输出轴的连接精度，同时调整与转盘齿圈的啮合间隙，控制侧隙在合理范围内，既保证传动顺畅无卡滞，又避免间隙过大带来的回转定位误差。设计过程中优先考虑了现有标准件的复用，滚珠座圈采用成熟的标准回转支撑件，减少定制加工的成本与周期，仅针对齿轮与滑环的安装配合面做少量机加工修正，即可完成整套组件的装配。滑环触点的排布充分考虑了绝缘间隔与接触可靠性，相邻黄铜环之间预留足够的绝缘距离，避免多信号传输时出现串扰问题，滑动触点的接触压力调整至合适区间，

　　既保证接触稳定不出现信号跳变，又不会因压力过大造成过快磨损，延长组件的使用寿命。转盘本体的齿形参数匹配常规传动齿轮的模数，可适配多数常规伺服驱动的传动需求，安装时需要保证转盘安装基面的平面度，避免滚珠座圈受压不均导致转动阻力增大。整套结构兼顾了回转承载、动力传动、旋转导电三类功能，可直接作为核心回转单元集成到各类需要旋转信号传输的设备中，减少设计人员从零开发回转导电结构的工作量，安装边界清晰，配合尺寸明确，仅需根据实际负载情况校核滚珠座圈的承载能力与齿轮的传动强度，即可快速适配不同的项目需求。
