多关节移动副机械臂功能验证结构

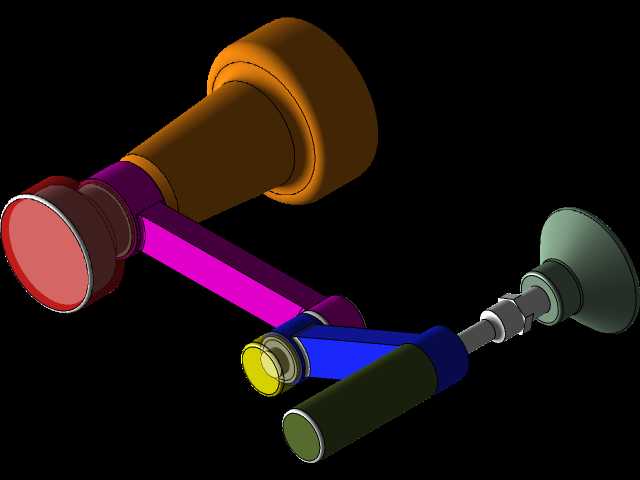

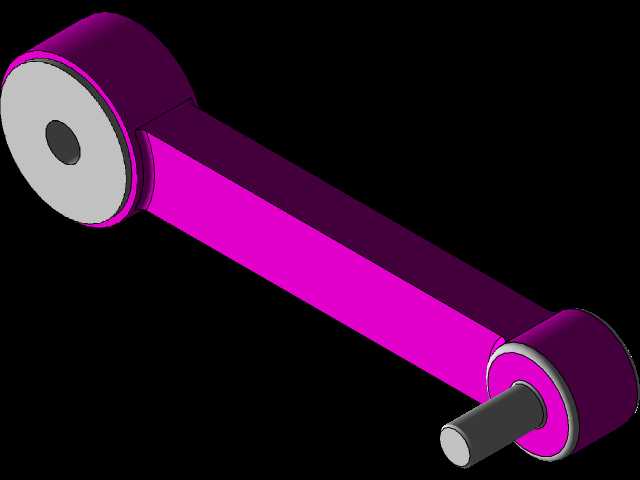

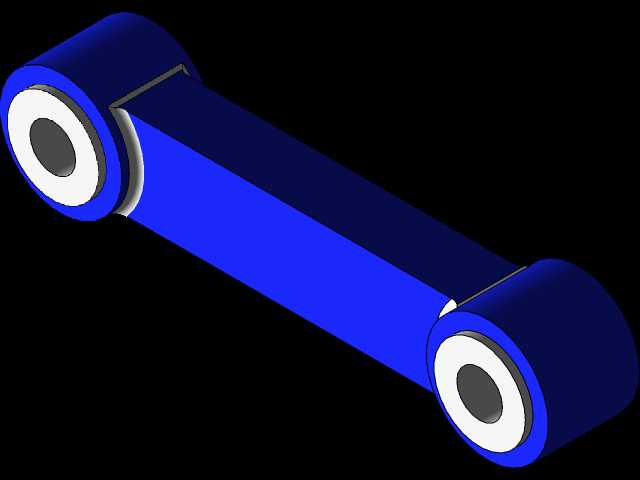

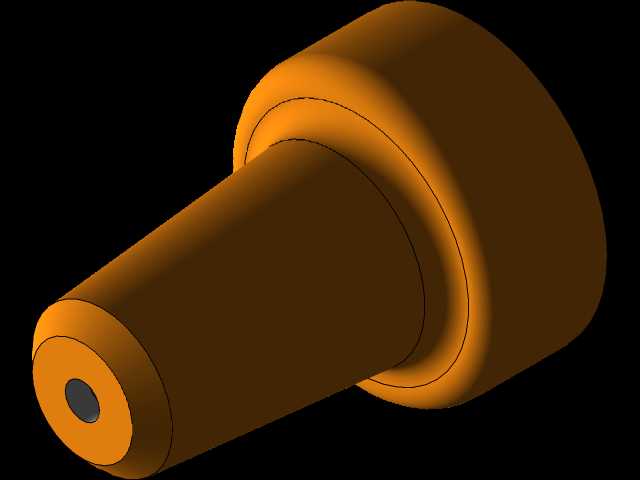

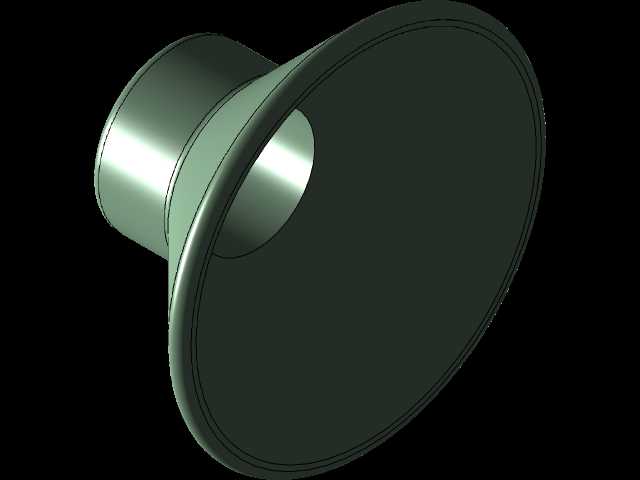

这款机械臂结构面向轻载精密作业场景设计，可适配3C电子零部件分拣、实验室样本转运、小型工件工位间转序等对动作平顺性有较高要求的工况，区别于常规回转关节串联机械臂，该结构全部采用移动副作为运动传递单元，从根源上规避了回转关节长期运行带来的回程间隙问题，在小行程高频往复作业场景下能保持更稳定的重复定位精度。从结构布局来看，臂体采用分段式串联构型，基座端设置大直径安装法兰，可直接固定在标准铝型材工作台面或者专用设备支架上，安装孔位适配常规工业安装的孔距规范，不需要额外加工过渡连接板就能完成装配，基座内部预留了驱动元件的安装空间，可根据负载需求选配微型电动缸或者气动滑台作为动力输入，不需要额外改动外部壳体结构。中间臂段采用变截面杆体设计，在保证整体结构刚性的前提下尽可能削减非必要的结构重量，降低驱动端的负载压力，各段臂体之间的移动副采用嵌入式导向结构，导向面做了耐磨处理，长期往复运行不会出现导向精度衰减的问题，臂体末端设置标准执行器安装接口，可适配夹爪、真空吸盘、小型点胶头等多种作业执行端，接口的定位基准面与臂体运动轴线保持严格的同轴度公差，更换执行端后不需要重新做零点标定就能直接投入作业。设计阶段优先考虑了运动包络的可控性，所有运动部件的行程都做了硬限位设计，不会出现超程脱开的风险，整体运动包络范围覆盖基座前方半径三百毫米的扇形区域，安装时只需要预留该范围的无干涉空间即可，不需要额外设置外围安全防护栏，适合在紧凑的自动化产线内部署。各运动段的运动方向做了正交解耦设计，单段运动不会对其他轴的位置产生耦合干扰，控制逻辑更简单，不需要复杂的运动学解算就能实现直线插补动作，对于入门级自动化集成场景十分友好，能大幅降低控制系统的开发成本。结构的所有连接部位都采用可拆卸式设计，日常维护时不需要拆解整体臂体，就能单独更换磨损的导向套或者密封件，后期运维成本更低，臂体外部的各段壳体做了圆弧过渡处理，没有尖锐的凸起棱角，作业过程中不会刮碰工件或者周边的管线，适配洁净车间、教学实训台等对设备外观安全性有要求的使用场景。
