京商Inferno NEO遥控车后轮毂托架

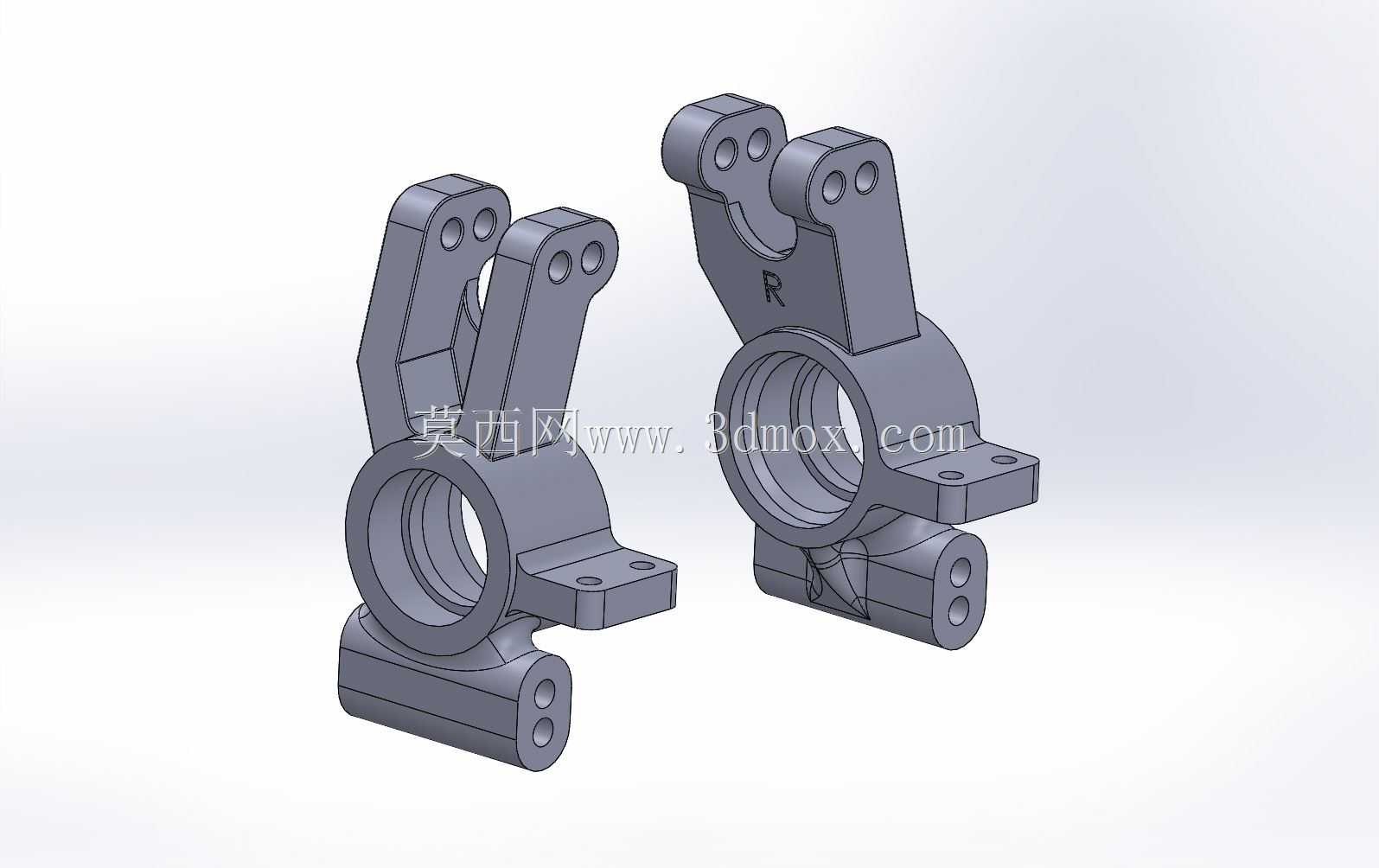

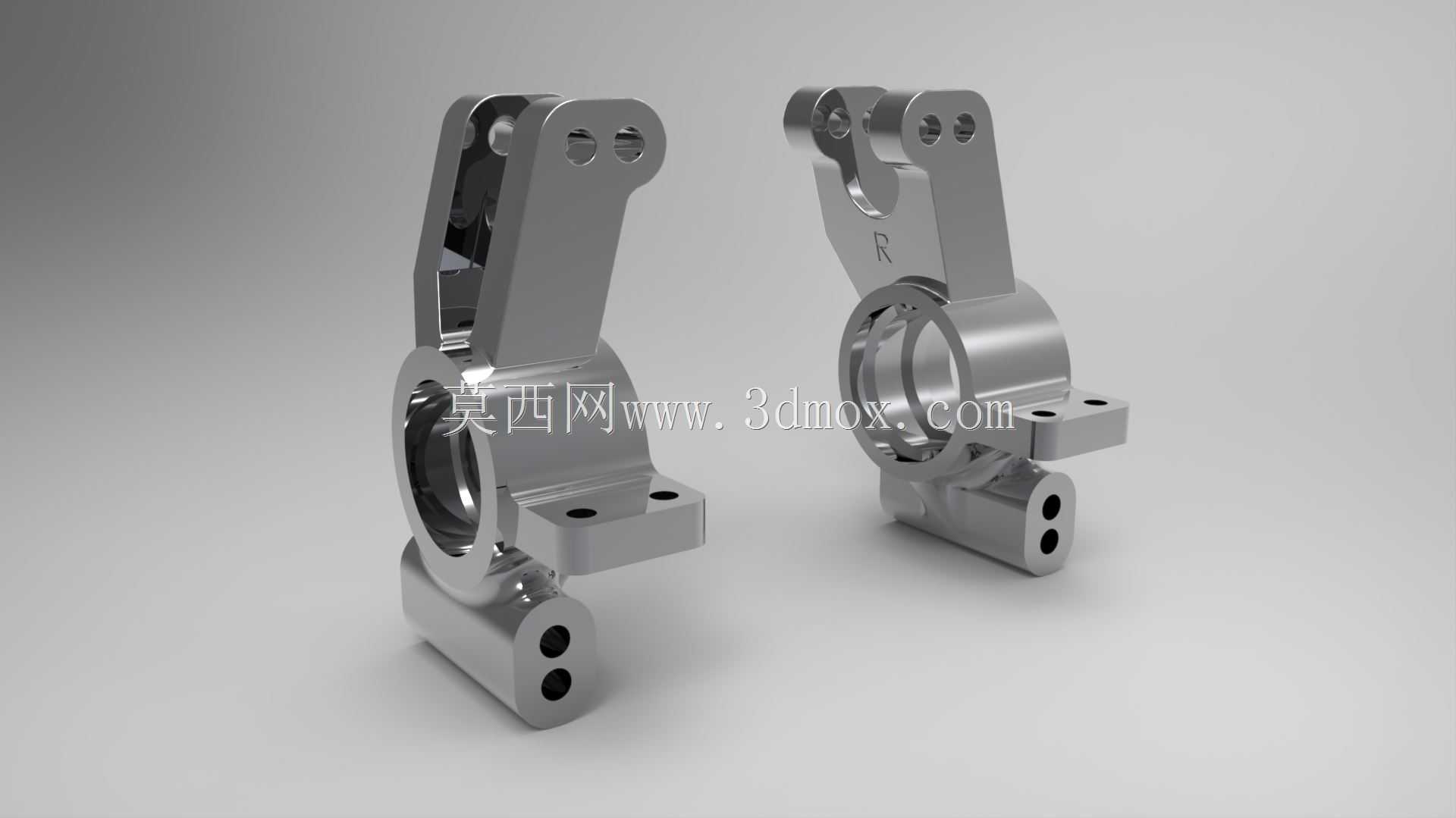

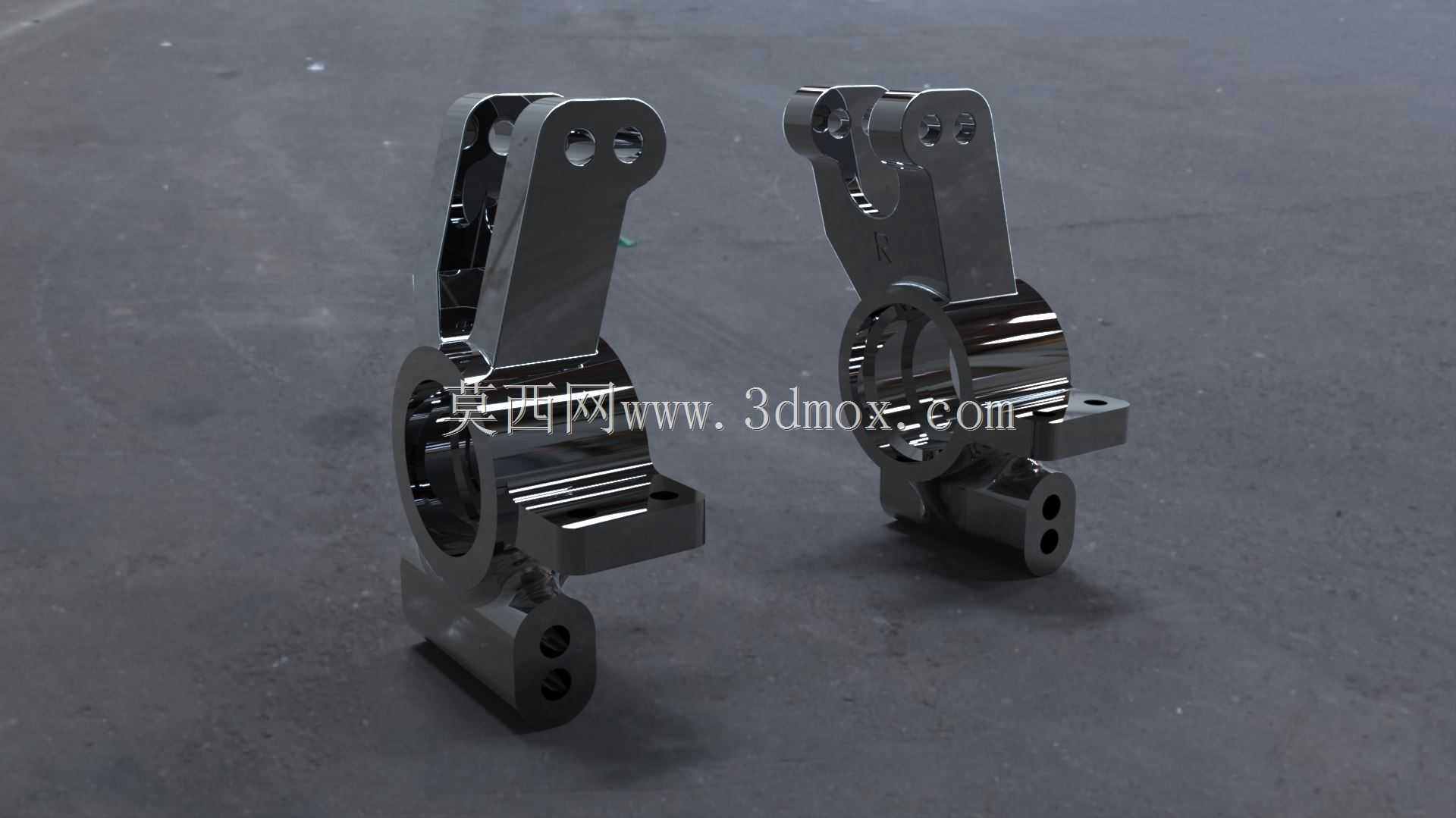

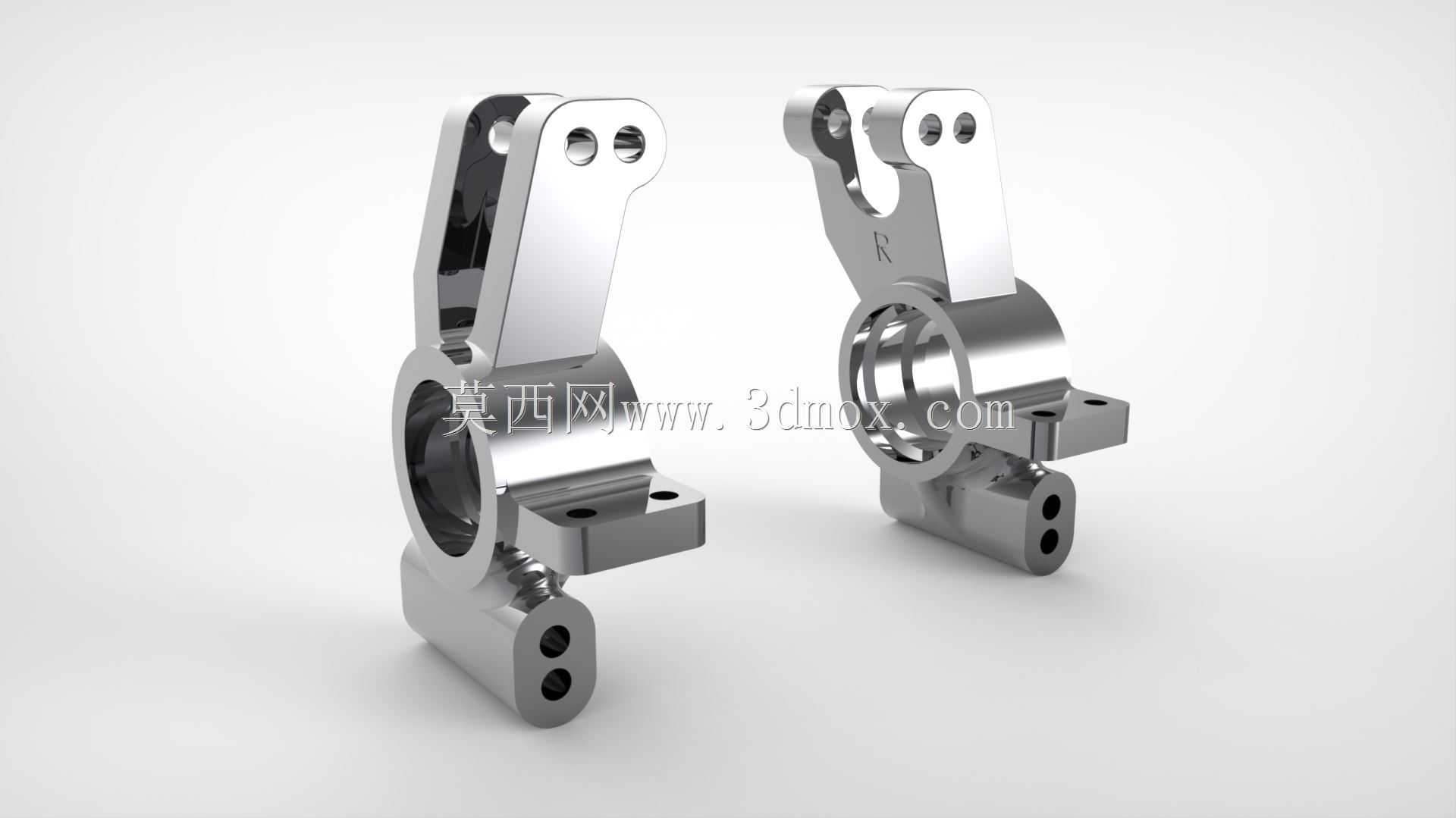

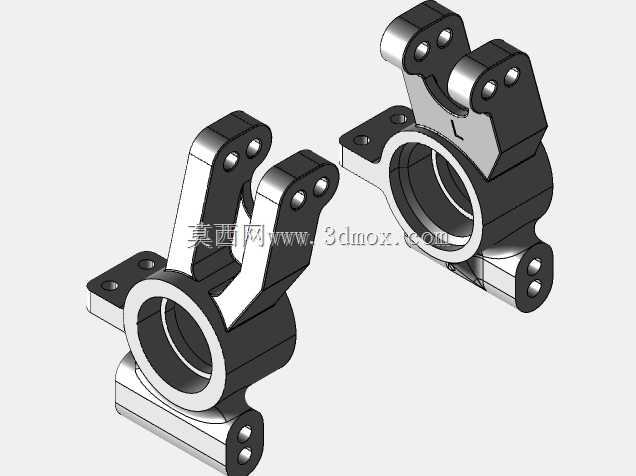

该零件为1/8比例越野遥控模型车的后轮轮毂安装托架，属于底盘行走系统的核心受力构件，对应Kyosho Inferno NEO车型的左右对称配套部件，分别承担左右侧后轮的轮毂定位、悬挂连接与转向传导功能。在实际越野行驶场景中，该零件需要承接车轮传递的路面冲击、驱动扭矩反作用力以及转向拉杆的推拉载荷，同时为刹车组件、避震下支点提供安装定位基准，是保障后轮行走姿态稳定的关键结构件。从结构设计来看，零件主体采用一体化铸造型腔思路，中间大直径通孔为轮毂轴承安装位，孔位内径公差匹配标准模型车滚动轴承外径，保证轮毂转动时的同轴度，避免高速行驶出现轮组偏摆。上部双叉耳结构对应上摇臂的连接点位，耳片上的通孔用于穿装铰接销轴，孔位间距严格匹配原厂摇臂安装尺寸，保证悬挂上下跳动时的运动轨迹符合设计KPI，避免出现运动干涉。下部延伸的凸台结构分别预留了避震器下安装孔、转向拉杆连接孔以及刹车卡钳固定位，所有安装孔位的位置度公差控制在0.1mm以内，保证各连杆机构运动顺畅无卡滞。零件侧面的R标识用于区分左右侧安装位，避免装配时出现方向错位导致的转向角度异常。从安装边界来看，该托架整体轮廓适配Inferno NEO车型的后轮舱空间，最大外轮廓宽度不超过轮组内侧的安全间隙，上下铰接点的中心距与原厂悬挂几何参数完全匹配，安装时无需对底盘其他部件做修改，可直接替换原厂损坏的托架部件。结构上在轴承安装位外侧、耳片根部都做了加厚加强筋处理，在不额外增加过多重量的前提下提升零件的抗冲击强度，应对越野场景下的飞坡落地、碎石撞击等极端受力情况，避免出现断裂变形。零件表面的安装凸台都做了平面度处理，保证连接部件安装后贴合紧密，不会出现装配间隙导致的连接松动。
