Shilka防空系统履带连接铰链结构

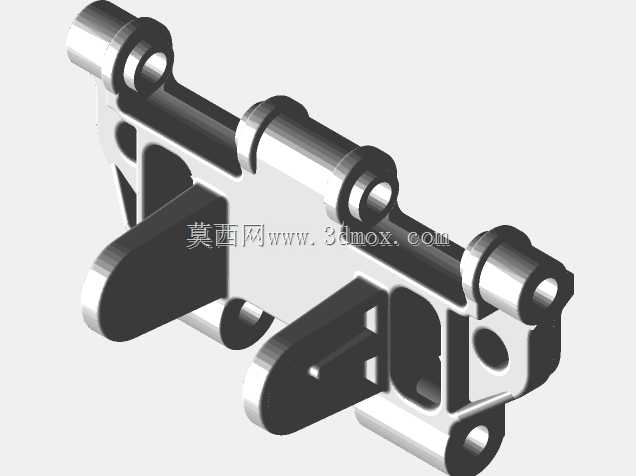

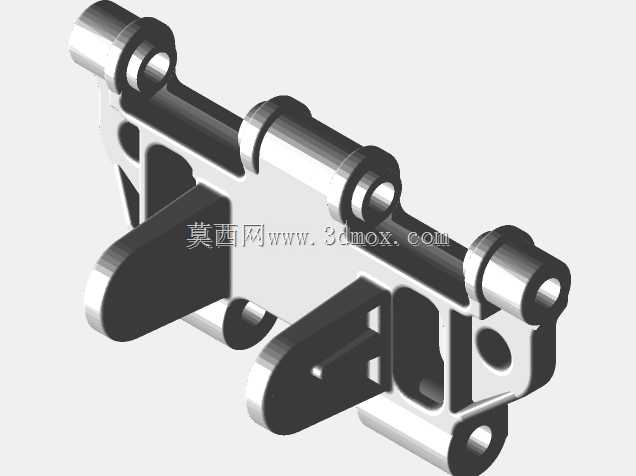

该连接件为自行防空装备行走系统的履带配套铰接部件，核心作用是串联相邻履带板，为整套履带行走机构提供可靠的铰接转动自由度，保障履带在驱动轮、负重轮、诱导轮的曲面路径上顺畅弯折，传递行走系统的牵引力与整车承重载荷。从结构设计来看，部件采用多销轴孔同轴布局，三个等径销轴安装位沿部件纵向排布，孔位同轴度公差控制在适配小比例模型装配的精度范围内，既保证铰接转动时无卡滞，也能避免配合间隙过大导致的履带松脱问题。部件主体采用镂空式框架结构，在保证铰接部位结构强度的前提下，尽可能削减非受力区域的材料冗余，既适配3D打印的成型工艺特性，减少打印过程中的支撑用量与材料消耗，也能还原实车履带铰链的轻量化设计特征。部件两侧设置有与履带板定位卡合的凸台结构，安装时可与履带板的卡槽快速对位，无需额外粘接定位即可完成预装配，降低小比例模型的装配难度。从安装边界来看，该铰接件的销轴孔直径、相邻孔位中心距、卡合凸台的突出高度均严格匹配对应比例的履带板安装位尺寸，适配1/16常规比例的模型装配需求，调整打印缩放比例后也可适配1/8、1/35等主流仿真模型比例。在实际模型行走测试中，该铰接件的转动角度范围可覆盖履带绕经驱动轮齿位、负重轮包络面时所需的弯折角度，不会出现转动限位导致的履带绷紧或跳齿问题。部件的受力部位做了局部加厚处理，对应模型行走时的载荷传递路径，避免频繁转动弯折后出现连接部位断裂的问题，提升模型行走机构的耐用性。该结构的设计完全还原实车履带铰链的受力逻辑与装配关系，可用于静态仿真模型的细节展示，也可适配带动力的遥控模型行走系统，满足不同场景下的模型制作需求。
