实验室玻璃废水管路连接适配密封件

在常规理化实验室的给排水系统改造、老旧实验台管路翻新作业中，玻璃材质的废水排水管路一直是管路对接的难点——这类玻璃管多为标准化壁厚的硬质硼硅玻璃，端面切割精度参差不齐，原有金属接头老化后很难找到匹配的商用转接件，一旦密封失效就会出现实验废水渗漏，腐蚀实验台柜体甚至地面面层。这款适配结构正是针对这类现场痛点开发，核心对接螺纹采用50毫米BSP规格，这也是实验室给排水支路、小型通风橱排水口最常用的管螺纹规格，设计阶段没有采用硬对接的刚性密封思路，而是配套了多组不同线径的O形密封圈，分别对应玻璃管端外壁密封、螺纹副间隙密封两个位置，避免硬接触导致玻璃管端应力崩裂。

从安装边界来看，适配主体的环形结构做了大圆角过渡，没有尖锐的棱边，安装时不需要额外打磨去除毛刺，套入玻璃管端时不会刮伤玻璃外壁；针对现场玻璃管切割后端面不平整、存在微小倾斜的问题，适配件的管端承插段预留了0.2毫米的公差补偿间隙，不需要对玻璃管做高精度的二次端面修磨，只需要去除管口的毛边就可以完成装配，大幅降低现场改造的施工难度，普通实验室运维人员不需要专业的管工工具就能完成更换作业。

设计过程中专门做了虚拟管端测试结构，用来在装配前验证密封圈的压缩量是否符合密封要求，避免实际安装后出现密封圈过度压缩失去弹性、或者压缩量不足导致渗漏的问题；承插段的内壁做了细微的环形防滑槽，当O形圈受压变形后会嵌入槽内，既可以防止管路通水后因为水压波动导致适配件移位，也能形成多道密封防线，应对实验室废水可能存在的轻微腐蚀性、温度小幅波动的工况。

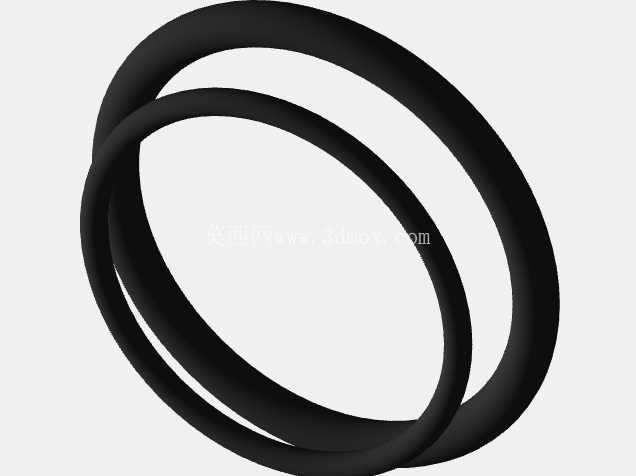

配套的O形圈做了尺寸区分，尺寸偏大的O形圈用于玻璃管端与适配件承插口之间的静密封，安装时套在玻璃管距离端面10毫米左右的位置，推入承插口后会被承插口内的限位台阶挡住，不会在推入过程中发生移位；尺寸偏小的O形圈用于外螺纹部件的螺纹密封，安装时不需要额外缠绕生料带，依靠O形圈的弹性变形填充螺纹之间的间隙，针对不同厂家生产的BSP螺纹件存在的微小尺寸偏差，也能保证密封可靠性，后期需要拆卸维护时也不会有生料带残留堵塞管路。

整个适配结构的外形为同轴环形设计，没有突出的安装耳或者额外的固定结构，安装后不会占用管路周边的额外空间，适合实验台下方管路密集、操作空间狭小的场景；材质适配方面，结构设计预留了足够的壁厚余量，既可以采用耐化学腐蚀的ABS类树脂通过光固化工艺制作样件验证，也可以根据废水的腐蚀特性更换为PP、PVDF等材质注塑生产，不需要修改核心的配合尺寸。针对实验室管路经常需要临时拆卸、对接临时排水装置的需求，适配件的螺纹段做了低粗糙度的表面处理，多次拆装也不会出现螺纹咬合、密封圈刮损的问题，日常维护时只需要定期检查O形圈的老化情况，更换对应尺寸的密封圈就可以继续使用，不需要整体更换适配件，降低长期运维的配件成本。

在实际场景验证中，这类适配结构不仅可以用于固定实验台的废水管路对接，也可以用于移动通风橱、临时实验装置的排水管路快速连接，不需要对原有玻璃管路做切割改造，只需要松开原有管路的固定件，将适配件套入玻璃管端锁紧螺纹就可以完成对接，大幅缩短实验室管路改造的停机时间，避免因为管路改造影响正常实验进度。针对部分现场玻璃管存在轻微椭圆变形的情况，承插段的公差补偿间隙也能容纳一定的圆度误差，不需要因为玻璃管的微小变形就整段更换管路，减少改造过程中的耗材浪费。
