可DLP打印空心作战机甲结构设计

　　这款机甲结构的设计初衷，是面向桌面级作战推演场景的实体载体需求，区别于大尺寸展示类机甲模型，其核心定位是适配桌面战棋推演、小型场景搭建的实体交互道具，整体站立高度控制在260mm，这个尺寸边界是经过多轮场景适配验证的：既能够保证肢体关节处有足够的结构空间预留活动余量，又不会占用过多桌面摆放面积，适配常规战棋沙盘的1:32通用比例场景，可搭配同比例的地形模块、载具模型完成作战场景的快速搭建。

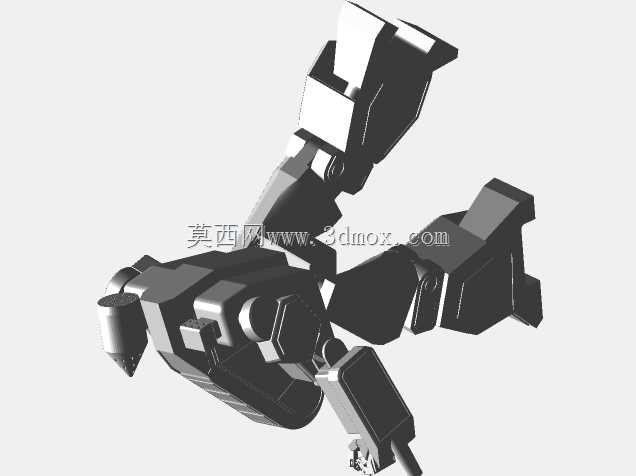

　　结构设计上采用了分块铰接的思路，肢体各段的连接位预留了标准的销轴安装孔位，打印完成后可直接使用直径3mm的标准金属销轴完成关节装配，无需额外定制连接件，关节处的摩擦面做了0.2mm的间隙预留，既保证装配后关节有足够的阻尼感维持姿态稳定，又不会出现装配过紧导致的活动卡滞问题。考虑到DLP光固化打印的工艺特性，整个模型采用了空心壳体结构设计，壳体壁厚统一控制在2.5mm，这个厚度参数是经过打印验证的最优值：既能够保证打印完成后的壳体有足够的结构强度，正常拿取、姿态调整时不会出现壳体碎裂变形，又能最大限度减少树脂材料的消耗，降低打印成本。

　　针对空心结构打印后的排料需求，在模型的足部底面、背部装甲的隐蔽位置设计了直径4mm的排料孔，打印过程中液态树脂可通过这些孔位顺利流出，避免空心区域残留树脂固化导致的重量不均、内部应力开裂问题，排料孔的位置选择在非外观面，打印完成后可使用同色树脂填补打磨，不会破坏机甲整体的外观完整性。模型的外装甲部分做了斜切棱角处理，所有装甲拼接处都预留了0.15mm的装配止口，打印完成后可直接完成卡扣式拼接，无需额外粘接即可保证装甲缝隙均匀一致，还原机甲的硬朗工业质感。

　　从实际使用场景来看，这款机甲除了作为战棋推演道具使用外，也可作为3D打印爱好者的结构练习案例，其分件逻辑、空心结构设计、关节间隙预留的处理方式，能够为同类小型人形机器人结构设计提供参考，模型的所有铰接位都做了圆角过渡处理，避免打印过程中出现应力集中导致的层间开裂问题，同时肢体活动范围经过限位设计：上肢可完成前抬120度、侧抬90度的活动，下肢可完成前踢90度、屈膝135度的姿态调整，能够覆盖绝大多数作战姿态的摆放需求，无需额外修改结构即可完成多种战术动作的还原。

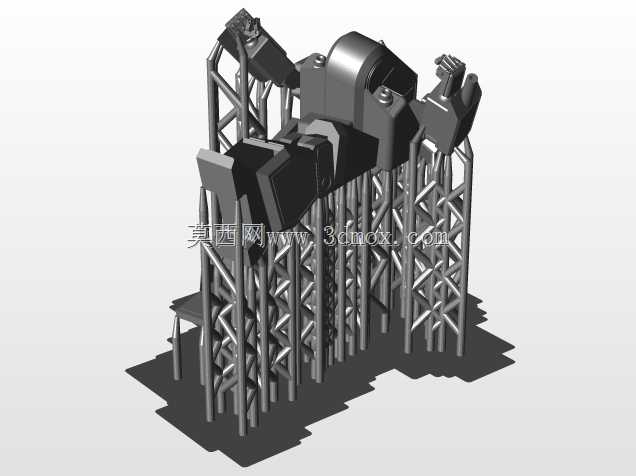

　　在安装边界的考量上，模型的足部做了加宽处理，站立时的支撑面宽度达到85mm，重心投影始终落在足部支撑面范围内，即使摆出前倾射击、侧向警戒这类重心偏移的姿态，也能够保持稳定站立，不需要额外搭配支撑底座。所有外凸的装甲棱角都做了0.5mm的圆角倒钝处理，避免拿取过程中尖锐边角划伤手部，同时也能减少打印过程中边角处的支撑残留，降低后期打磨的工作量。整个模型的分件数量控制在27个，所有分件的尺寸都适配常规DLP打印机的130*80mm成型幅面，无需拆分打印即可一次成型单个分件，打印时的支撑添加优先选择内侧面与非外观面，保证外装甲面的打印光洁度，减少后期表面处理的工序。
