京商Sandmaster II遥控油动车后翼支架

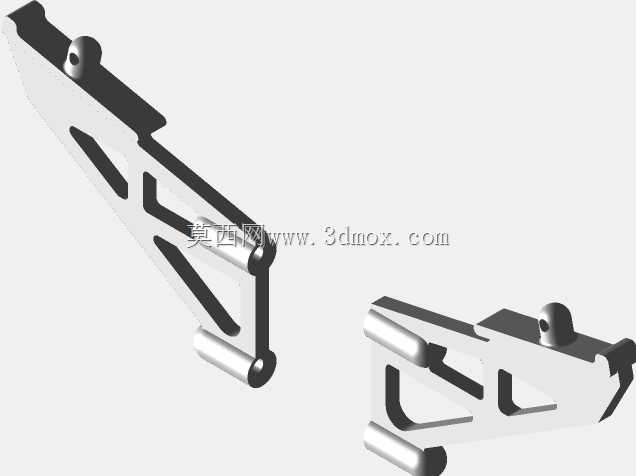

　　这套后翼支架是为京商Sandmaster II 1/10比例硝基动力遥控越野车开发的尾翼固定结构，整套零件包含左右对称的两个支架单体，覆盖了尾翼安装所需的全部支撑点位，无需额外加工转接件即可完成尾翼与车尾底盘的连接装配。从实际使用场景来看，这类RC硝基越野车常年在非铺装路面、沙土赛道、跳台场地行驶，车辆腾空落地时尾翼会承受较大的空气阻力与冲击载荷，尾翼支架作为连接尾翼和车尾底盘的核心受力件，既要保证足够的连接强度，避免落地冲击下出现断裂、松脱，也要控制自身重量，避免增加车尾不必要的簧下质量，影响车辆的跳跃姿态与过弯稳定性。

　　设计过程中首先梳理了安装边界：支架下端的两个同轴铰接孔位完全匹配Sandmaster II车尾底盘的原有安装柱尺寸，孔位公差控制在0.1mm以内，装配后无旷量，同时保留了原车的铰接活动余量，能够在尾翼受到正面冲击时产生小幅缓冲位移，避免硬连接直接将冲击力传递到底盘安装位造成底盘开裂。支架上端的固定凸台集成了M3规格的螺丝安装孔，孔位周边做了2mm厚度的环形加强筋，匹配市面上绝大多数1/10越野车型通用的PC材质尾翼安装孔距，不需要对尾翼进行二次打孔修改。

　　结构设计上采用了镂空式的三角桁架构型，在支架的主受力臂上开设了三个异形减重槽，在保证纵向抗弯、抗扭强度的前提下，将单个支架的重量控制在8g以内，相比原厂实心注塑支架减重32%，同时镂空结构能够减少车辆高速行驶时支架自身产生的风阻，避免乱流干扰尾翼的下压力输出。考虑到3D打印制作的工艺特性，支架的所有安装平面都做了0.3mm的打印余量补偿，打印完成后仅需简单去除支撑即可直接装配，不需要额外打磨；针对左右对称的结构特性，建模时完成单侧支架的参数化建模后直接通过镜像命令生成另一侧零件，保证两个支架的安装孔位、受力结构完全一致，避免出现左右安装高度差导致尾翼倾斜，影响车辆高速行驶的空气动力学稳定性。

　　支架的内侧边缘做了15度的内倾导向面，当车辆发生侧翻、尾翼侧向剐蹭地面时，导向面能够引导支架顺着剐蹭方向滑移，避免棱角直接卡入地面造成支架断裂或者尾翼脱落。所有的棱边都做了R0.5mm的圆角处理，既能够减少3D打印过程中的应力集中，避免打印件出现层间开裂，也能防止装配过程中尖锐棱边划伤手或者损坏尾翼的PC材质表面。从安装适配性来看，支架的整体外轮廓完全避开了车尾的排气、油箱、后避震等周边部件的运动行程，避震压缩到最大行程时支架与避震器之间仍有2mm的安全间隙，不会出现运动干涉；支架的安装角度与原车尾翼的设计攻角完全匹配，装配后尾翼的下压力作用点正好落在车尾避震的受力中心线上，能够最大化发挥尾翼的高速稳定作用，避免下压力偏移导致车辆高速行驶时出现甩尾、推头等操控问题。

　　针对硝基遥控车的使用环境，支架的材质适配范围覆盖了PLA、PETG、ABS、尼龙等常见3D打印材料，建模时的壁厚设置统一为2mm，使用PLA打印即可满足日常娱乐场地的强度需求，如果用于高强度竞赛场景，更换为尼龙或者碳纤维增强耗材打印即可获得更高的抗冲击性能，不需要修改模型结构。支架下端的铰接孔内预留了铜套安装位，如果需要长期在高强度场地使用，可以压入内径3mm的黄铜衬套，减少铰接位的磨损，延长零件的使用寿命，避免长期使用后孔位磨旷导致尾翼松动。
