吉尔伽美什乖离剑EnumaElish造型设计

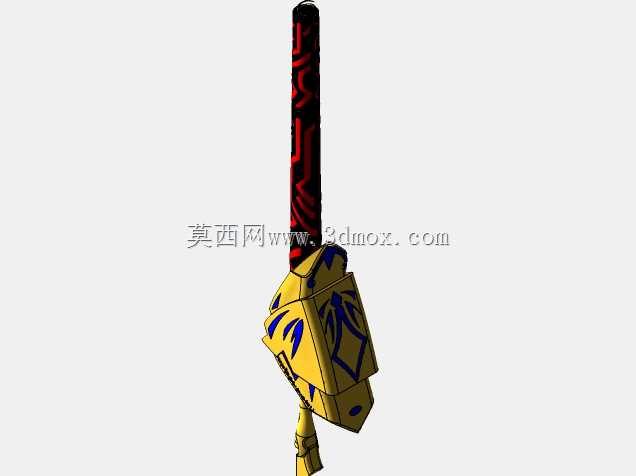

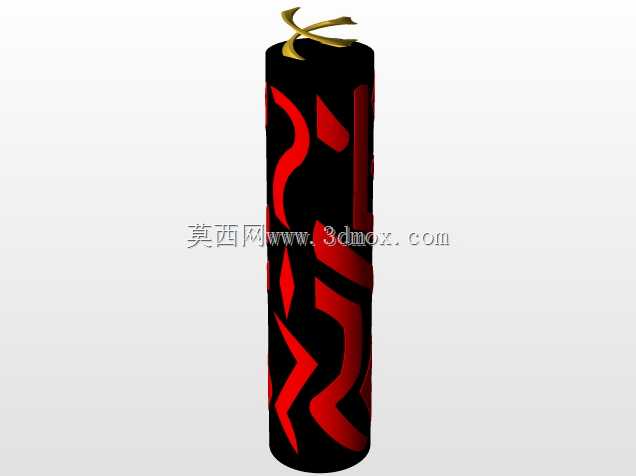

本次完成的乖离剑三维造型，核心服务于动漫IP衍生周边的手办开发、cosplay道具制作以及主题展陈装置的结构落地需求，在建模阶段就充分考虑了不同应用场景下的结构适配性。针对1:6比例收藏级手办配套场景，模型将剑柄握持段直径控制在8mm，整体剑体长度压缩至180mm，所有表面纹饰的凸起高度控制在0.3mm以内，既保证涂装阶段的纹饰辨识度，又避免微缩打印过程中出现细节断连、支撑难以去除的问题，剑柄与剑身的连接段预留了0.2mm的过盈配合公差，可直接适配PVC注塑或者光敏树脂3D打印的装配需求，不需要额外做结构修正。针对1:1等比例cos道具场景，模型将整体长度调整为1100mm，其中剑柄握持段长度设置为180mm，直径32mm，完全匹配成年男性单手握持的人机尺寸，剑体内部预留了直径20mm的中空通道，可内置碳纤维支撑杆提升整体结构强度，同时降低道具整体重量，避免长时间握持产生的疲劳感，剑身表面的红色纹饰采用下沉0.5mm的凹槽设计，后期可通过填色、水贴或者镶嵌亚克力件实现不同的视觉效果，剑柄与剑身的连接位置设计了快拆卡扣结构，拆分后单段长度不超过600mm，方便道具运输与携带。针对主题展陈的大型装置场景，模型可通过参数化缩放调整至2-3米的展示尺寸，所有曲面特征均保留G2连续的顺滑过渡，避免大尺寸加工时表面出现棱角断层，剑柄处的蓝黄纹饰块做了分体式结构设计，可单独拆分后采用不同材质加工，比如金属质感的装饰块采用CNC铣削加工，黑色握持段采用软胶包覆提升触感，剑身的圆柱段做了分节设计，每段长度控制在1m以内，适配常规激光切割、雕刻机的加工行程，拼接位置内置定位销孔，现场装配时不需要额外做对位调整。建模过程中优先采用回转体基础特征叠加曲面切除的方式构建主体结构，所有纹饰特征均采用草图投影后拉伸切除生成，没有不可编辑的碎面特征，后续调整尺寸比例时只需要修改基础草图参数即可快速完成迭代，不需要重新构建整体曲面。针对不同加工工艺的需求，模型特意将尖锐棱角位置做了R0.2-R1mm的圆角处理，针对注塑工艺可减少应力集中避免注塑件开裂，针对3D打印工艺可减少打印过程中的翘边风险，针对金属加工工艺可避免后续打磨工序的工作量。剑体的重心位置经过反复调整，在1:1比例状态下重心落在距离剑柄尾端120mm的位置，握持时不会出现头重脚轻的问题，适配长时间持握的使用需求，剑柄尾部预留了标准挂绳孔位，可搭配腕带使用防止道具脱手，所有分体结构的配合面均做了0.1mm的间隙设计，兼顾装配便利性与连接牢固度，不会出现晃动或者装配过紧难以拆分的问题。
