木质拼装推土机玩具结构设计

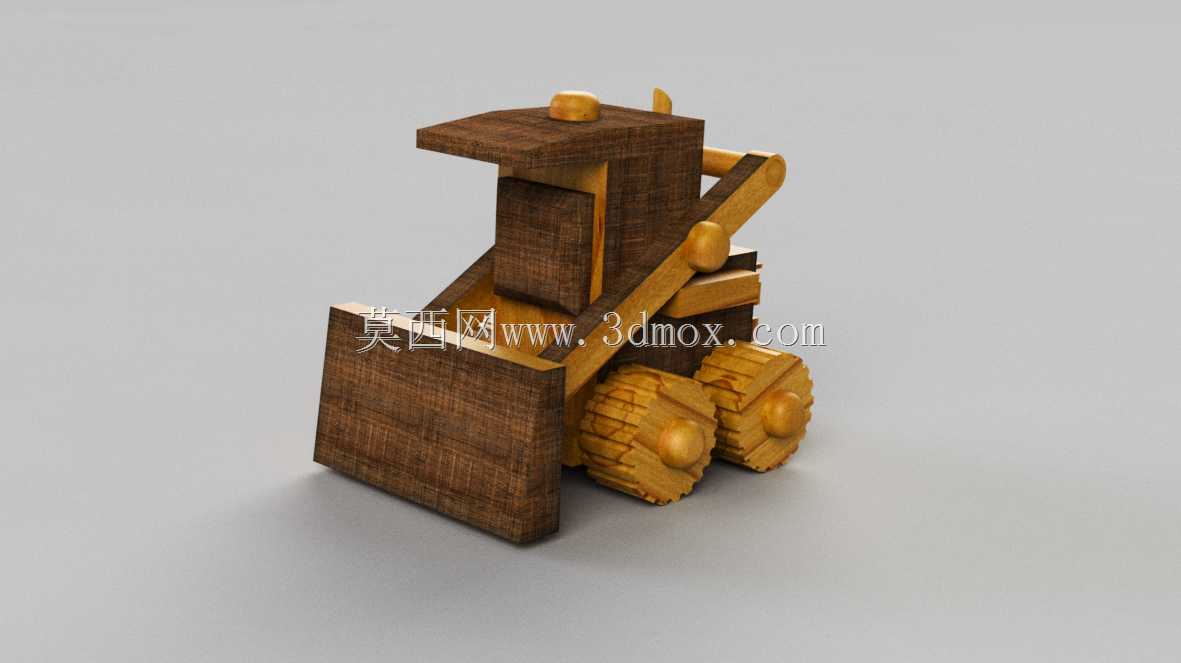

这款木质推土机模型的设计，最初是面向儿童益智拼装玩具场景开发，同时也可作为木质工艺摆件用于文创展示、桌面陈设场景。实际使用中，拼装完成的成品可作为低龄儿童认知工程设备结构的教具，也能满足手工爱好者的拼装体验需求，拼装过程无需额外粘接配件，依靠板材间的卡扣配合即可完成整体组装，降低了手工操作的门槛。从功能特性来看，模型还原了推土机的核心结构特征，前置推铲、驾驶室、行走轮组、举升臂结构都做了等比例简化，推铲部分预留了小角度转动间隙，可模拟真实推土机的铲料抬升动作，行走轮采用同轴分体式设计，轮面做了仿履带的凸起纹理，既保留了视觉辨识度，也能在平整桌面实现顺畅滑动，不会出现卡滞问题。设计思路上，整体采用实木板材切割拼接的方案，所有零件都从统一厚度的实木板材上激光切割成型，不需要额外的异型加工工序，能大幅降低生产环节的材料损耗，零件间的配合公差控制在0.15mm以内，既保证拼装时的插拔顺畅度，也能避免组装后出现结构松垮、零件脱落的问题。外形尺寸方面，整体长宽高控制在120mm*70mm*85mm的范围内，所有外凸结构都做了R2以上的圆角处理，没有尖锐棱角，避免儿童把玩时出现磕碰划伤的风险，安装边界上，零件拆分时充分考虑了板材的排版利用率，整套零件可在一张A4幅面的木板上完成排料，举升臂与车身、推铲的连接位都采用嵌入式榫卯结构，不需要额外的金属连接件，组装完成后整体结构可承受1.5m高度自由落体的冲击，不会出现散架问题。轮组与车身的连接轴采用一体化木质轴设计，轴与孔的配合采用间隙配合，转动阻力控制在0.2N·m以内，保证推行时轮组转动顺滑，推铲的举升角度范围设定在0-30度，刚好覆盖真实推土机日常作业的常用抬升区间，在还原结构特征的同时，也避免了多余结构带来的拼装复杂度提升。
