MG996R带摇臂舵机结构设计

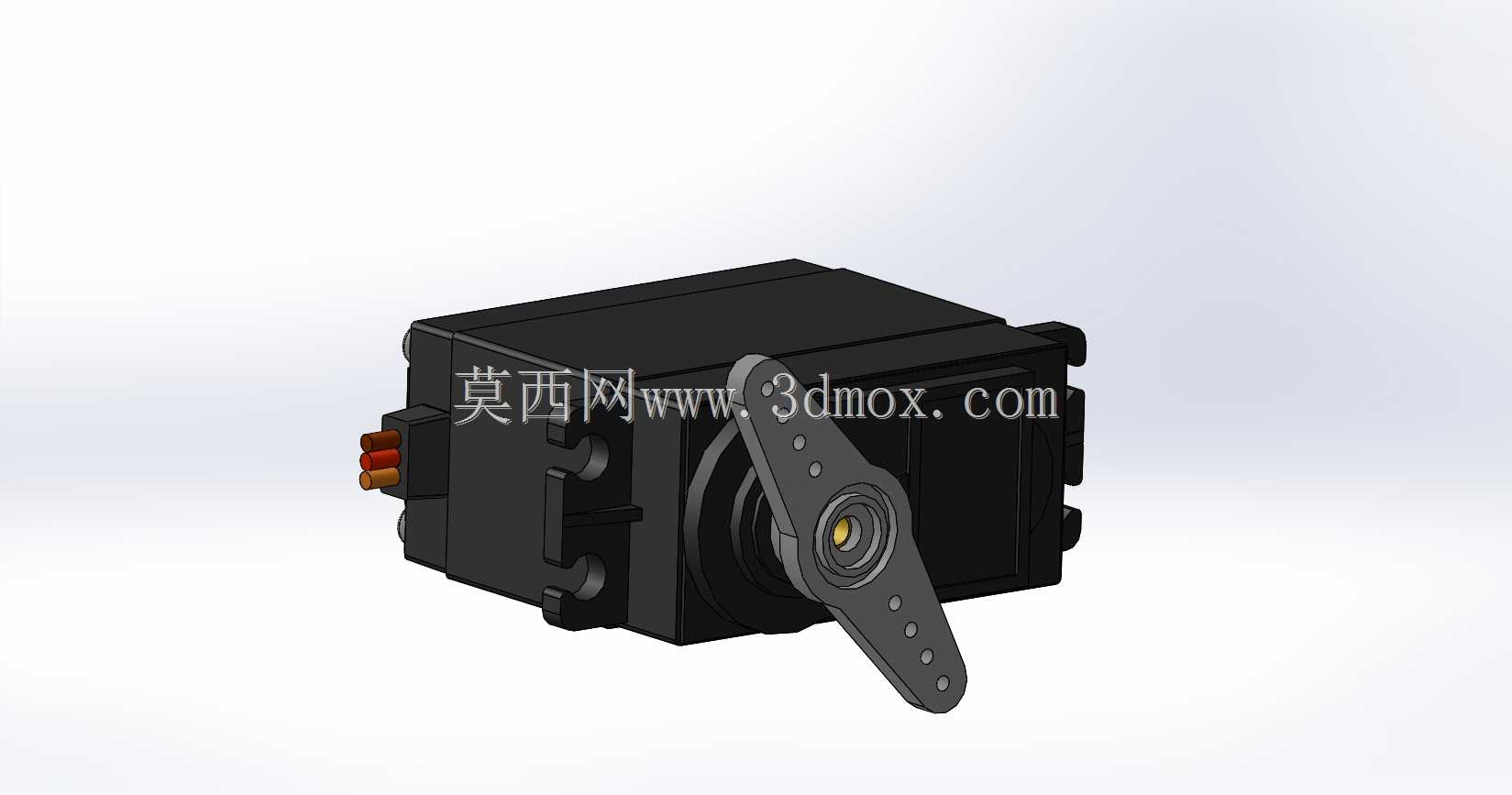

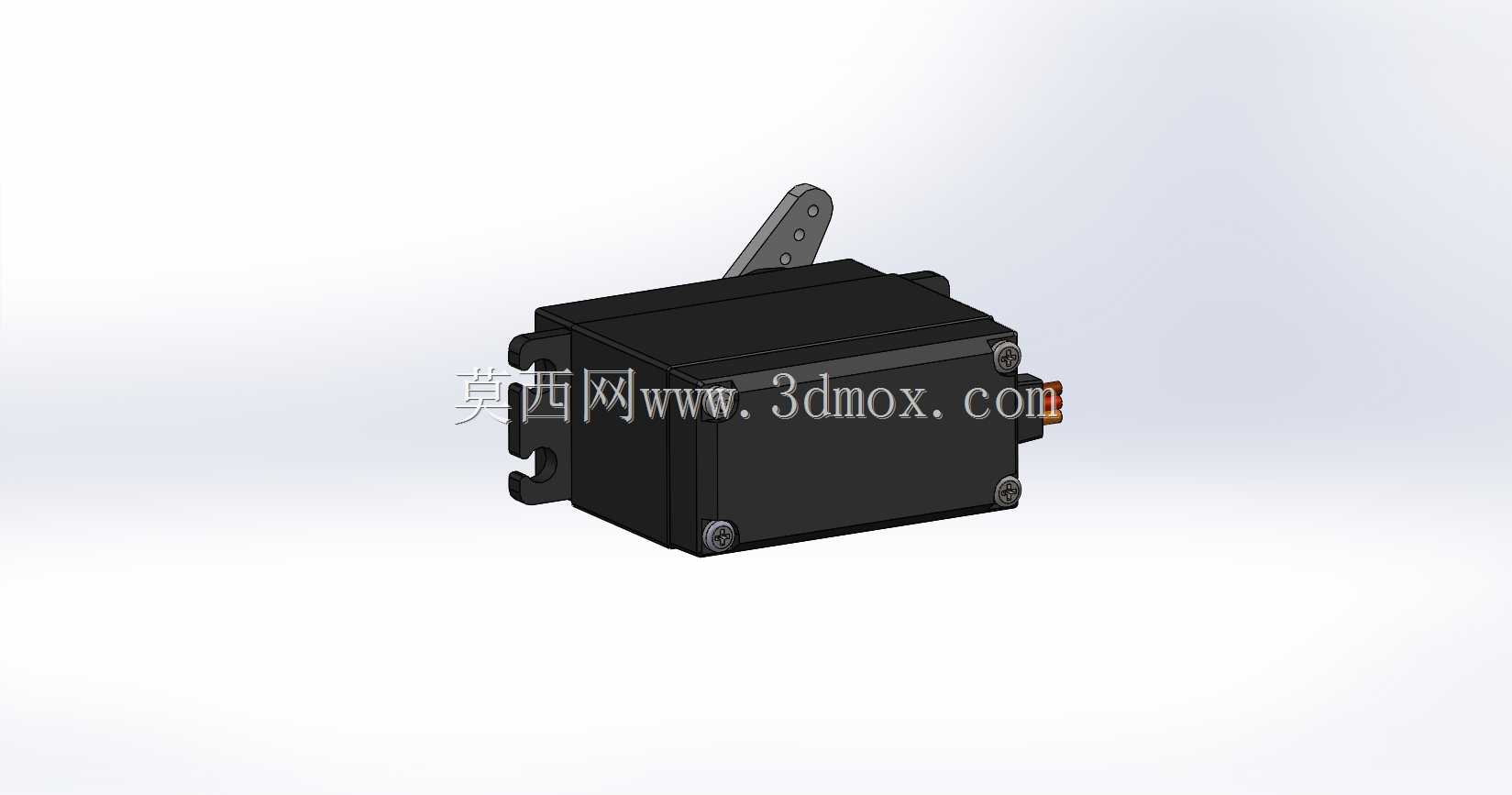

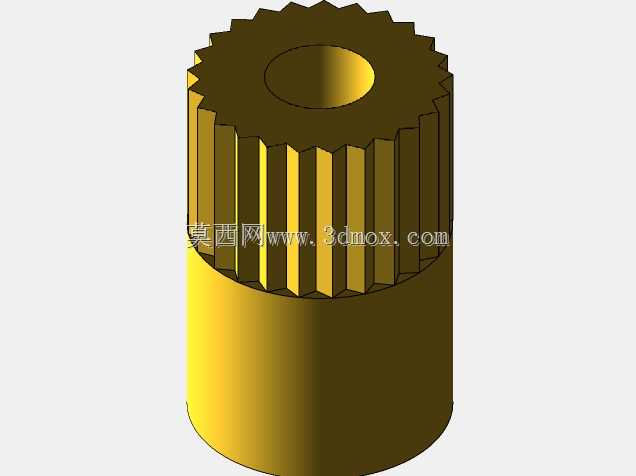

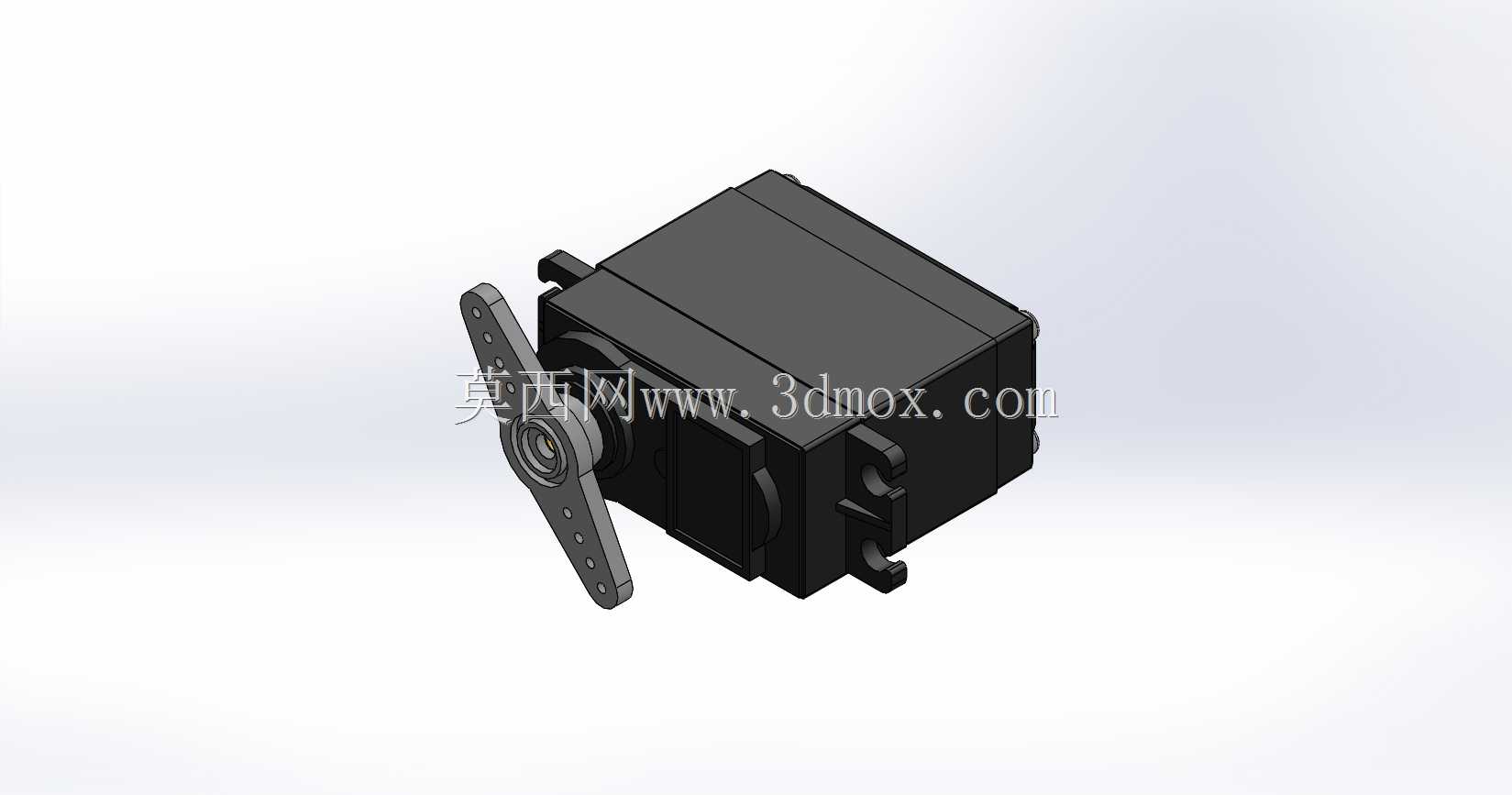

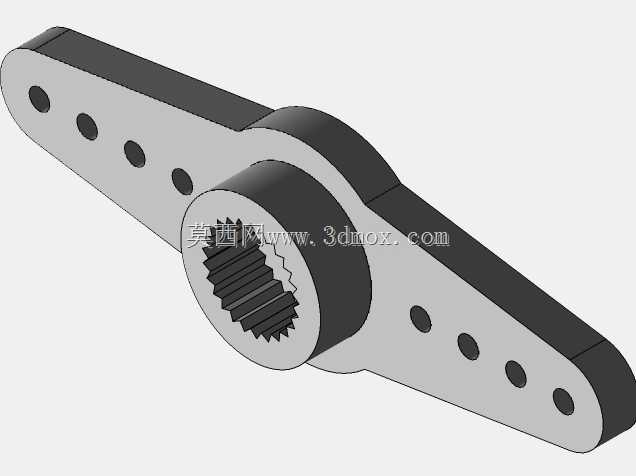

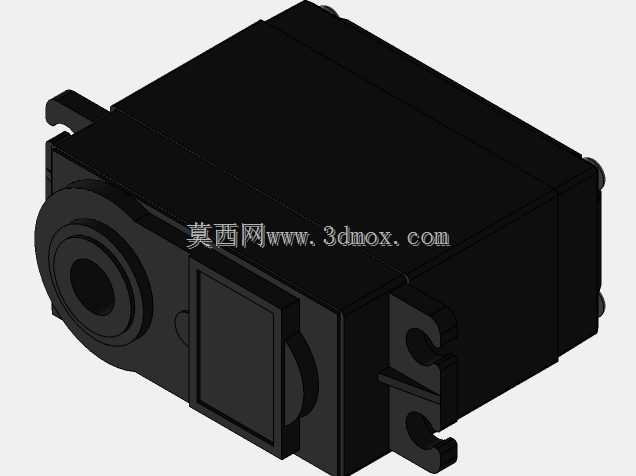

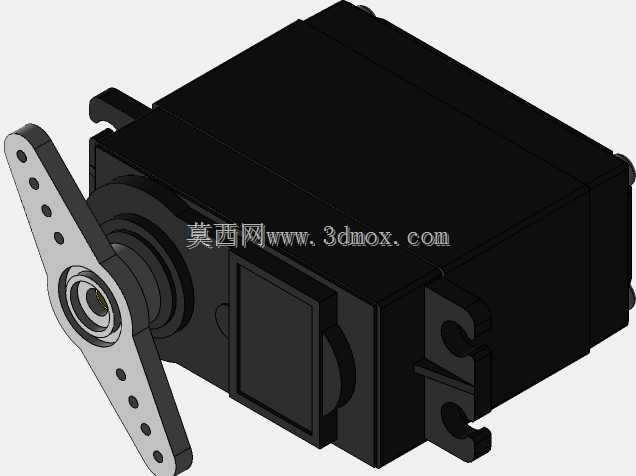

在小型自动化执行机构、遥控模型、教学实验装置的结构搭建环节，这类带摇臂的舵机是应用频次极高的动力输出部件，很多做小型机械臂、航模舵面控制、智能小车转向结构的工程师，在选型阶段都会优先参考这类成熟舵机的三维结构来做安装位的适配设计。这款舵机的输出端搭配了多孔位金属摇臂，不同孔位对应不同的转动力臂长度，选型时可以根据实际需要的输出摆角、负载扭矩来选择对应的安装孔位，调整末端的线位移与输出力矩的匹配关系，不用额外定制转接件就能适配多数常规连接场景。从结构设计的角度看，这款舵机的主体采用方正的盒式壳体，两侧预留了带安装孔的固定耳，安装时可以直接通过螺丝穿过固定耳将舵机锁在安装基板上，固定耳的开孔间距、孔径都匹配行业通用的安装尺寸，做结构排布时不需要额外调整安装位的孔位参数，能直接复用成熟的安装布局，减少重复设计的工作量。壳体侧面预留了走线槽位，供电与信号线缆可以顺着槽位排布，避免机构运动过程中线缆被摇臂或者周边运动部件剐蹭，降低布线干涉的风险。从性能参数对应的实际使用场景来看，6V供电下2.5A的工作电流可以支撑持续的大扭矩输出，4.8V供电下9.4kg/cm的失速扭矩足够驱动小型机械臂的关节转动、航模的副翼与升降舵偏转，6V下11kg/cm的最大失速扭矩可以应对短时间的过载工况，比如机构启动瞬间的静负载冲击，不会因为瞬时负载过大出现丢步或者堵转损坏的情况。55g的整体重量在同扭矩等级的舵机里属于轻量化水平，用在对自重有要求的航模、小型移动机器人上不会带来过多的负载负担。做三维建模时，这款舵机的外形细节还原度直接影响后续整体装配的干涉检查效果，比如输出轴的凸台高度、摇臂转动的扫掠空间、壳体侧面的接线凸起尺寸，这些细节如果建模时出现偏差，实际装配时很容易出现摇臂转动碰壳、线缆接口和周边结构件干涉的问题。在做安装边界设计时，需要预留出摇臂全摆角范围内的运动空间，摇臂在0到180度转动区间内，末端的运动轨迹是一段圆弧，排布周边结构件时要避开这个圆弧区域，同时要在舵机壳体和安装基板之间预留0.5mm左右的装配间隙，避免加工误差导致壳体无法贴合安装面。这类舵机的输出轴采用齿形配合结构和摇臂连接，建模时要还原齿形的配合尺寸，保证摇臂安装后不会出现周向打滑的情况，固定摇臂的顶丝孔位也要和输出轴的平面位对齐，保证锁紧后摇臂的转动角度和控制信号的对应关系准确。在教学实验装置的设计中，这类舵机常被用来做简单的角度控制演示，搭配开源控制板就能实现精准的角度定位，结构设计时只需要按照模型的安装尺寸预留固定位，就能快速完成整套机构的搭建，不需要反复测绘实物调整尺寸。
