仿人体关节结构多向传动耦合连接件

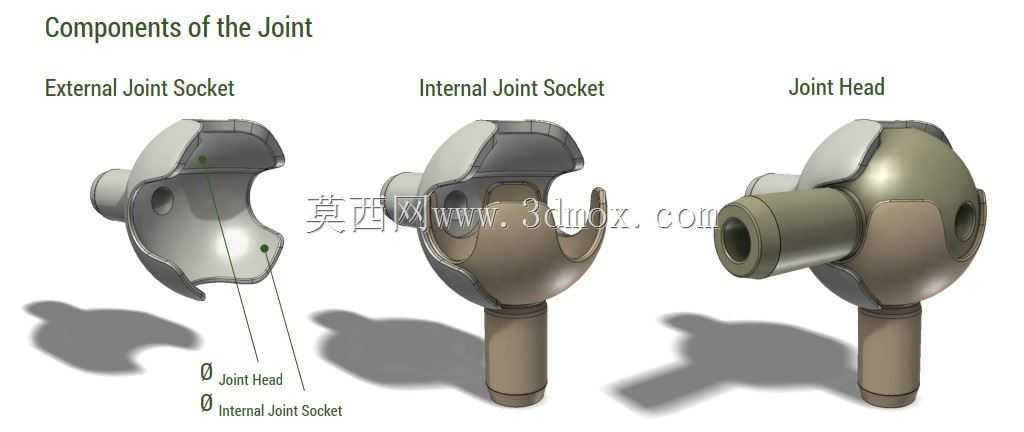

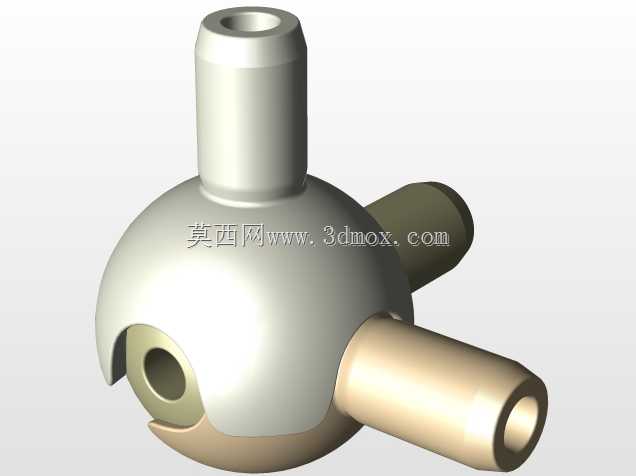

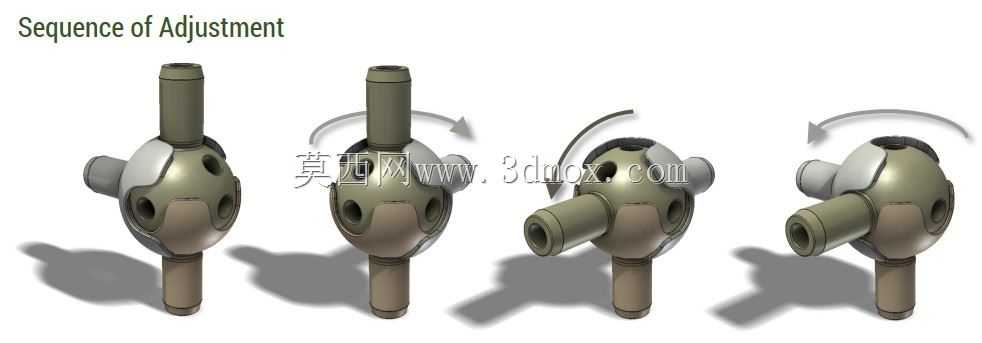

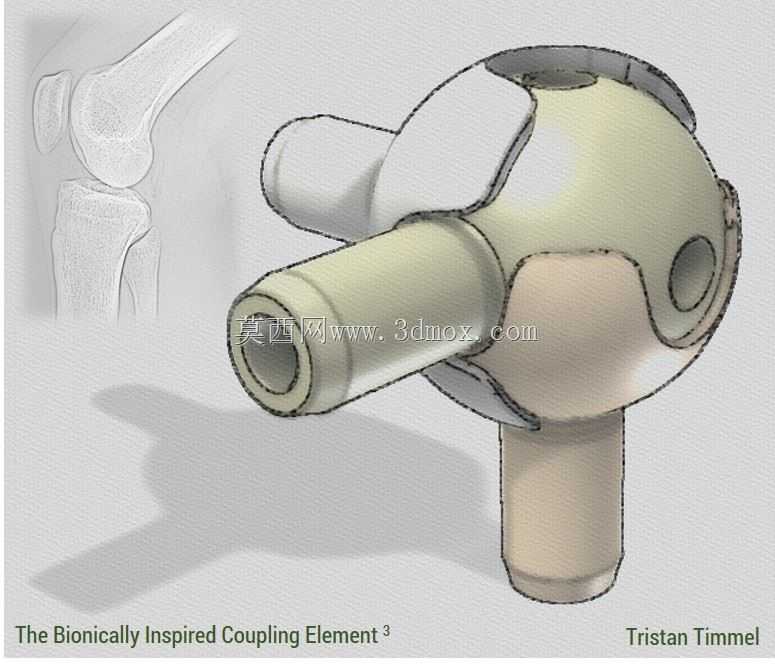

这款仿生耦合元件的设计灵感来源于人体滑膜关节的运动结构，核心应用场景集中在需要多自由度扭矩传递、同时存在小幅角度偏转补偿需求的机械传动链路中，常见于康复外骨骼关节模块、仿生机器人肢体传动段、特殊工况下的柔性联轴结构，也可用于需要在非同轴安装状态下稳定传递动力的小型精密设备传动节点。从功能特性来看，该元件突破了传统刚性联轴器仅能补偿极小同轴度误差的局限，依托类关节的球面配合结构，可在三个旋转自由度上实现一定角度范围内的无卡滞转动，同时能稳定传递径向、轴向与周向的复合载荷，传动过程中应力分布更均匀，不会像传统十字滑块联轴器那样在偏角传动时出现局部应力集中导致的磨损加剧问题。设计过程中，首先对人体膝关节、髋关节的骨接触曲面进行了运动轨迹拟合，将关节面的低摩擦贴合特性转化为机械结构的配合面参数，主体采用球面嵌套的分段式壳体结构，三个伸出的连接轴端分别对应不同的传动接入方向，每个轴端都设计有中空内孔，既可以用于穿设传动销、锁紧螺栓实现与外接部件的刚性连接，也可以预留走线空间，适配机电一体化设备的布线需求。外形尺寸上，主体球面直径根据常规小型传动模块的安装空间做了适配，三个轴端的外径保持一致，可匹配同规格的标准轴套、锁紧件，安装边界预留了足够的偏转空间，当相邻传动段存在最大15度的安装偏角时，耦合元件转动过程中不会与周边安装结构发生干涉，配合面的曲面精度经过优化，转动阻尼均匀，不会出现传动死点。不同于常规的柔性联轴器采用弹性体补偿偏角，这款耦合元件采用刚性曲面配合实现多向传动，不存在弹性元件老化失效的问题，长期运行的传动精度保持性更好，适合对传动稳定性有较高要求的仿生类机械结构，在安装时无需严格保证两端传动部件的绝对同轴，可降低装配环节的精度要求，提升整机组装的效率，同时在设备运行过程中可吸收小幅的振动冲击，避免传动链路因刚性冲击出现部件损坏。
