RC遥控大型重载手推车底盘结构设计

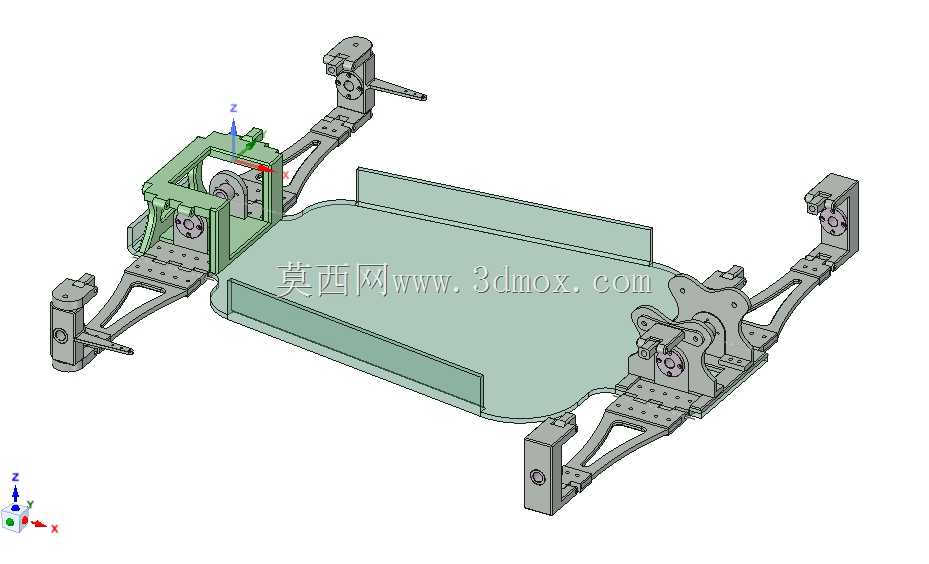

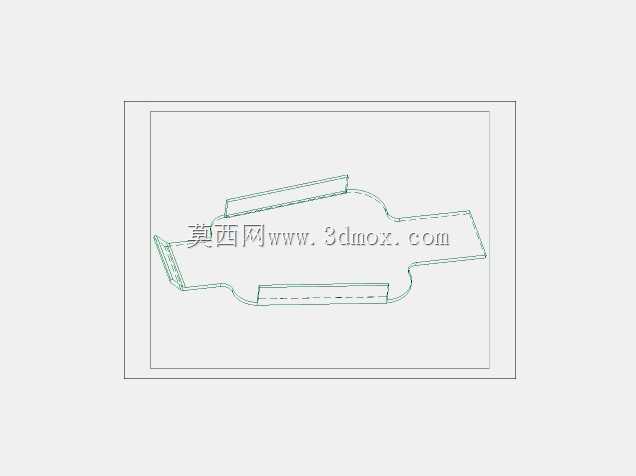

这款RC遥控手推车的底盘结构，最初是针对厂区内部短距离重载物料转运、户外复杂地形小型物资运输场景开发的，区别于普通人力手推车，它通过遥控操作降低操作人员的负重劳动强度，同时保留手推车的灵活通过性，适合狭窄通道、非硬化路面的物料转运作业，也可作为小型遥控作业平台的承载基底拓展其他功能。从结构设计逻辑来看，整个底盘采用对称式布局，载物平台为中部下沉的浅槽式结构，边缘设置挡边，避免转运过程中物料滑落，平台平面预留了多组安装孔位，可根据实际使用需求加装货厢、围栏或者专用工装夹具，适配不同类型的载物需求。行走轮组的支架采用镂空式桁架结构，在保证结构强度的前提下尽可能降低整体自重，四个轮组均独立连接在底盘侧方的安装支座上，每个轮组的支架都预留了减震组件的安装位置，可根据使用场景选配弹簧或者阻尼减震元件，抵消非硬化路面行驶时的颠簸冲击，保证载物过程的稳定性。动力端的安装位设置在底盘前部，适配150cc规格的动力单元，安装支座设计了可调节的长圆孔结构，方便动力安装时调整传动带或者链条的张紧度，同时支座周边预留了走线槽位，方便动力线路、控制线路的规整固定，避免行驶过程中线路被剐蹭拉扯。转向机构集成在前轮组的支架上，通过连杆结构实现两侧前轮的同步转向，转向舵机的安装位设置在前部支架的上方，安装面做了加厚处理，避免转向受力时出现结构变形。整个底盘的安装边界充分考虑了通用配件的适配性，轮组的安装轴径、动力连接法兰尺寸都沿用了常规小型遥控重载设备的通用规格，后期维护更换配件不需要单独定制非标件。底盘的离地间隙经过针对性设计，在保证载物平台重心足够低、行驶稳定性好的前提下，预留了足够的通过高度，能够应对常见的路面凸起、碎石路障，不会出现底盘托底的情况。各连接部位的受力点都做了加强筋设计，尤其是轮组支架与主底盘的连接位置，通过三角加强结构分散承载时的应力，避免长期重载使用后出现焊缝开裂或者结构变形的问题。
