户用壁挂式电气仪表防护外壳设计

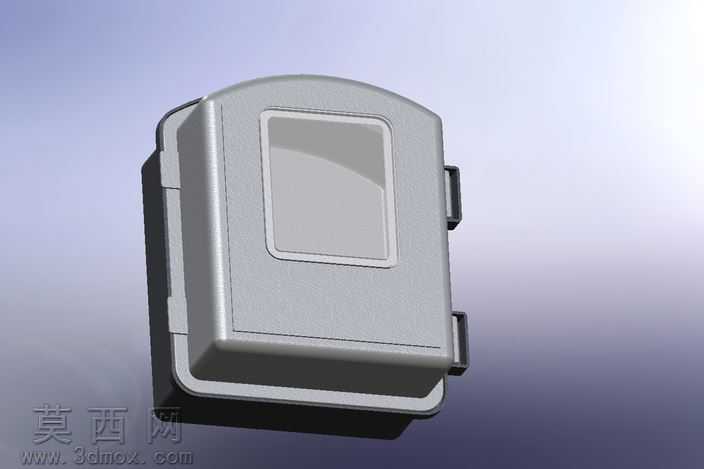

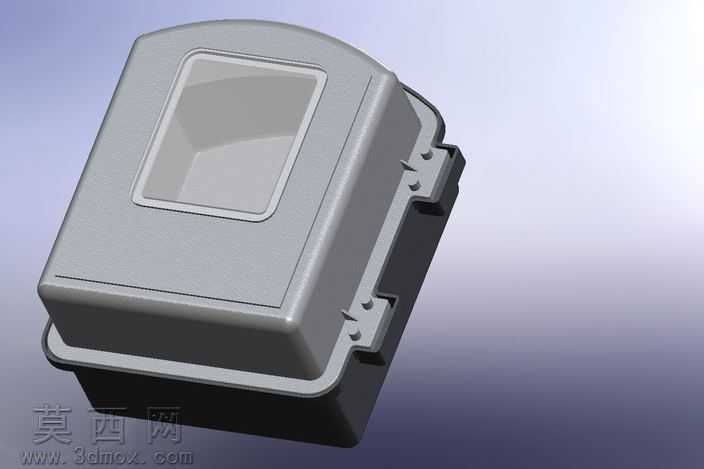

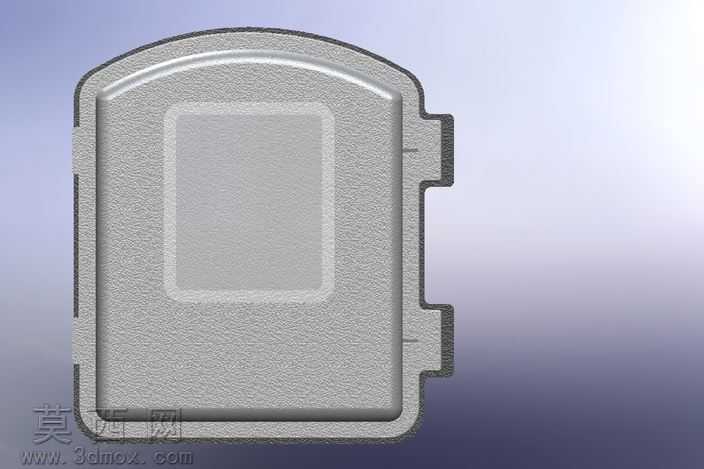

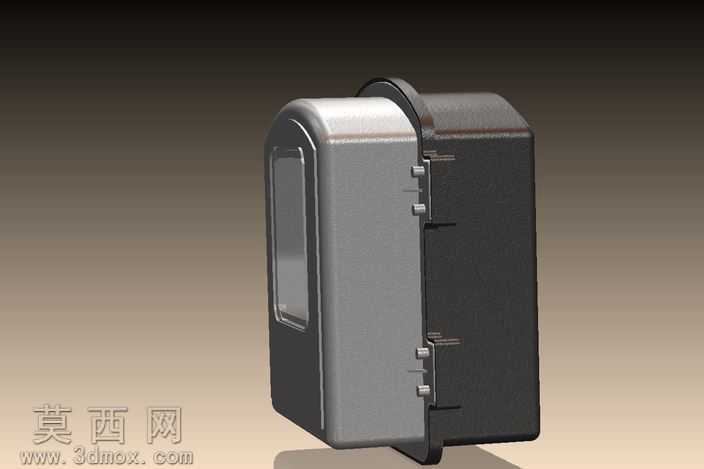

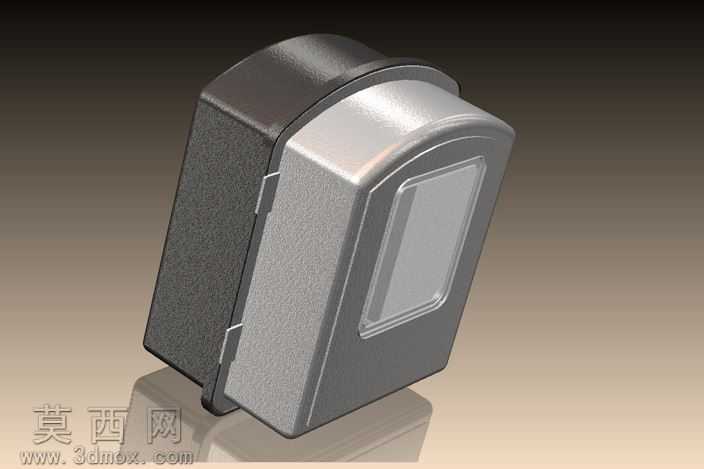

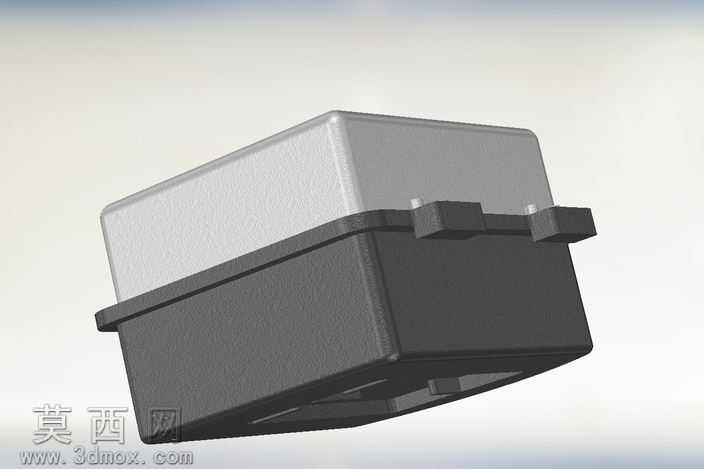

本款电气仪表外壳采用SolidWorks完成全参数化三维建模，建模过程中遵循注塑件成型工艺规范，对壳体各部位壁厚做均匀化处理，整体壁厚控制在2.5mm，避免注塑过程中出现缩痕、缺胶等成型缺陷。建模阶段先绘制主体轮廓草图，通过拉伸、拔模命令生成上下壳体基础结构，上壳预留的透明视窗区域采用内嵌式台阶结构设计，台阶处做0.3mm的装配间隙预留，可适配透明PC材质视窗片的卡装或胶粘装配，视窗边缘做R1.2mm圆角过渡，既消除注塑应力集中点，也提升外观的柔和质感。壳体侧边的卡扣结构采用一体化建模设计，卡扣根部做R0.8mm圆角强化结构强度，卡扣配合面做1°的拔模斜度，既保证上下壳体扣合的紧密性，也方便后期装配与检修拆卸，卡扣旁的定位凸台与下壳定位凹槽做对应尺寸匹配，装配时可实现快速对位，避免错位问题。外壳背部设计有壁挂式安装挂耳结构，挂耳处做加厚处理并预留安装孔位，可适配墙面膨胀螺丝的固定安装需求，壳体内部做多条纵横交错的加强筋布局，筋条厚度控制在1.2mm，既提升壳体整体抗形变、抗冲击能力，也不会在壳体外表面产生缩印影响外观。材质渲染阶段，上壳主体采用哑光浅灰色ABS材质效果，表面做细晒纹质感模拟，还原真实塑料壳体的磨砂触感，下壳采用深黑色ABS材质区分上下结构，视窗区域采用半透明磨砂PC材质，模拟真实仪表视窗的透光不透视效果，既可以观察内部仪表的显示数值，也能遮挡内部线路结构提升整洁度。整体设计兼顾户外使用的防护需求与室内安装的美观性，壳体边缘全部做圆角钝化处理，无尖锐棱角，安装使用过程中不会划伤操作人员，上下壳合模处做防水止口结构设计，可实现基础的防尘防泼溅能力，适配普通民用电气计量仪表的户外壁挂安装场景，结构设计充分考虑注塑生产的可行性，无倒扣、薄钢等不利于模具加工的结构，可直接用于模具开发与批量生产。
