乘用车侧门曲面造型结构设计方案

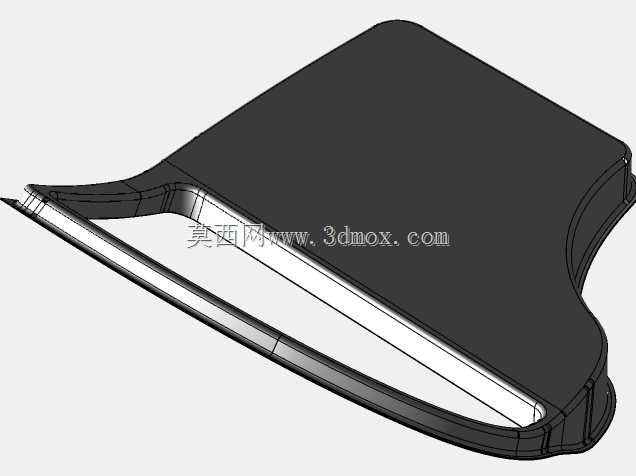

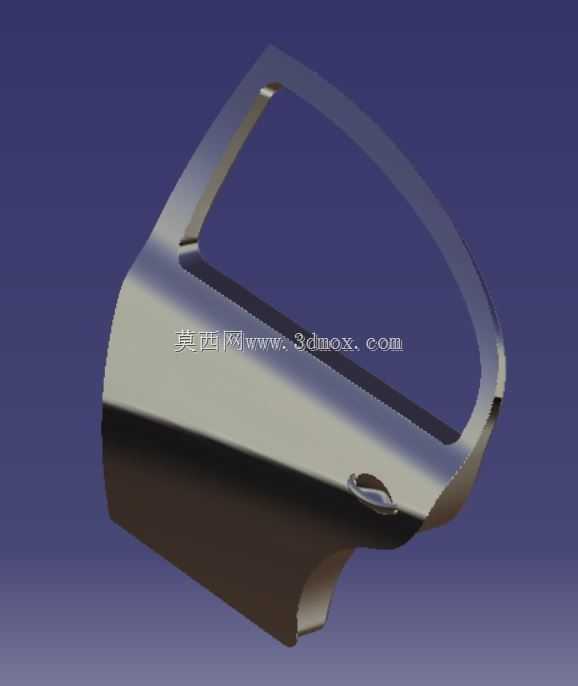

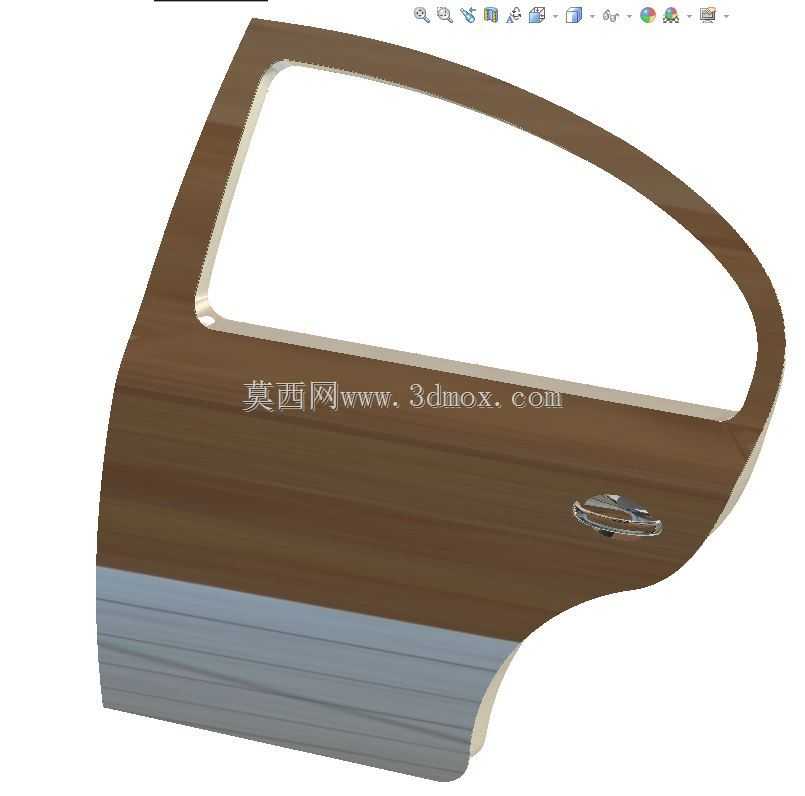

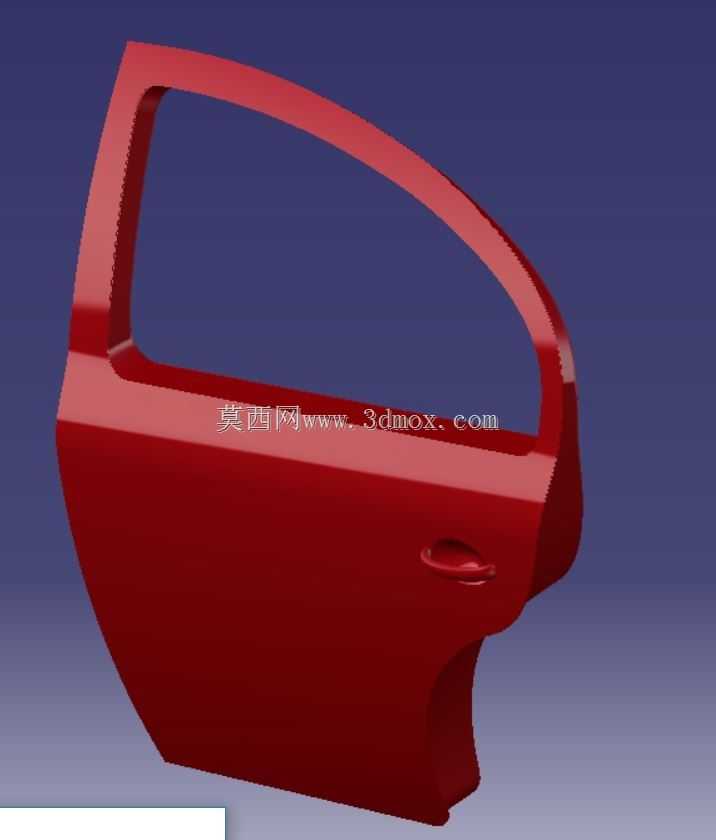

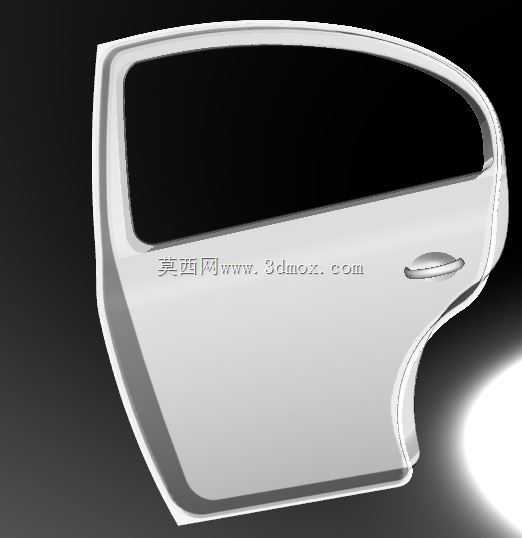

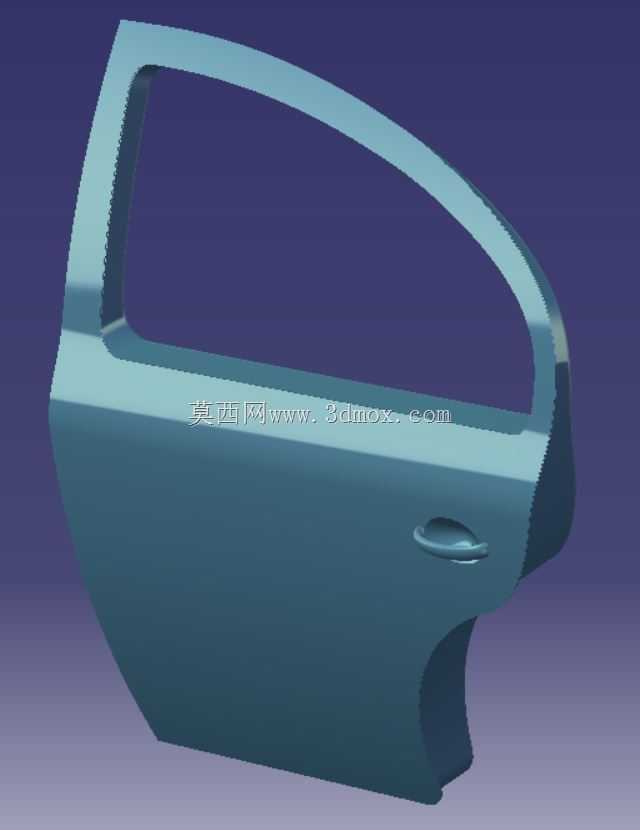

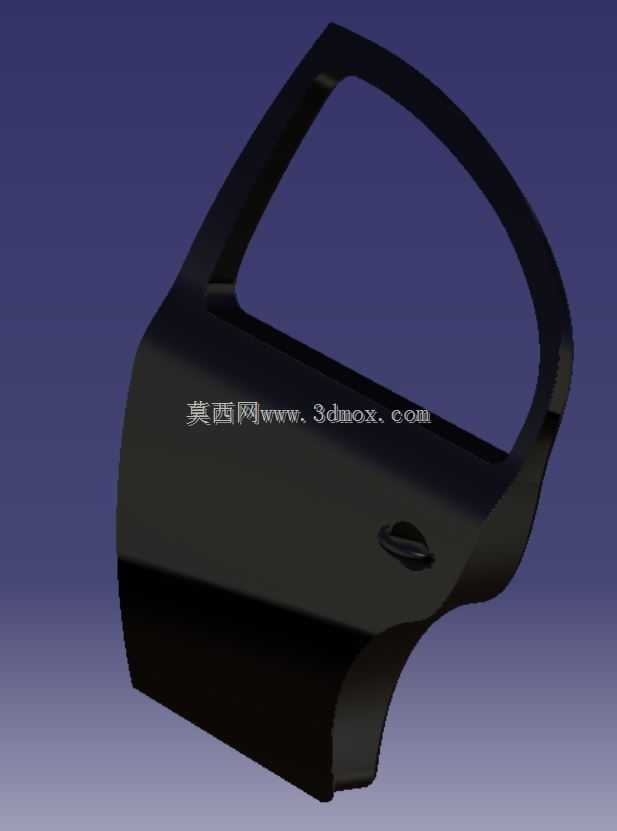

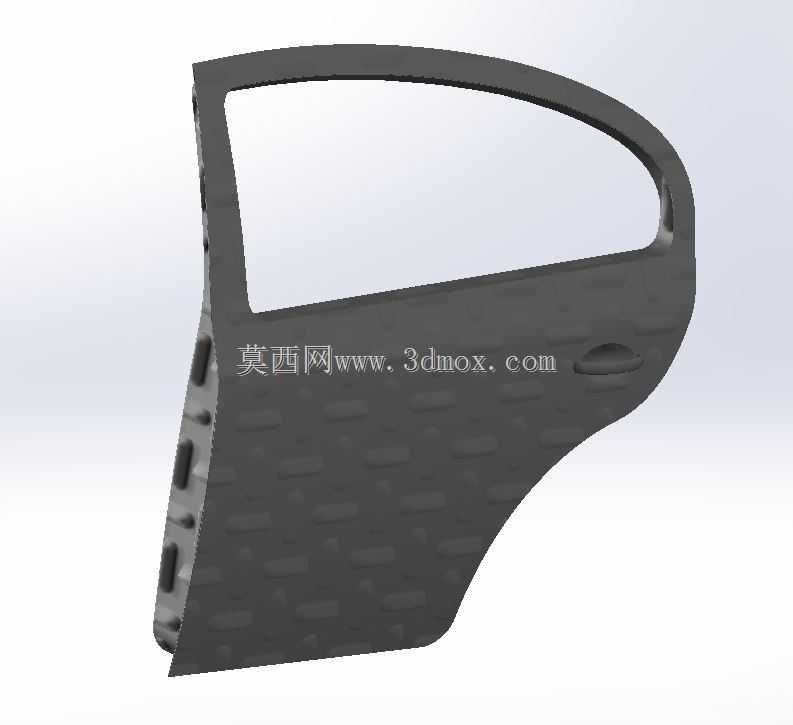

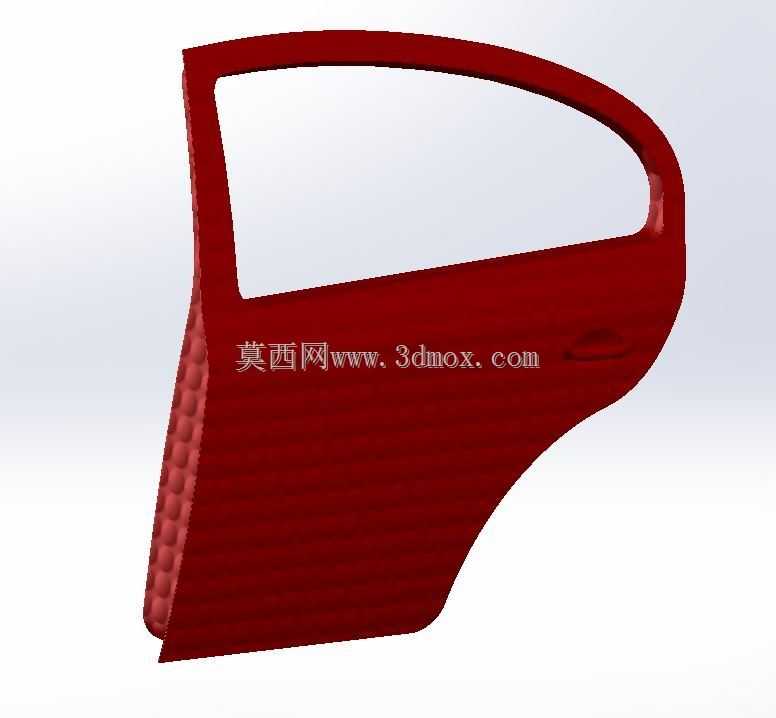

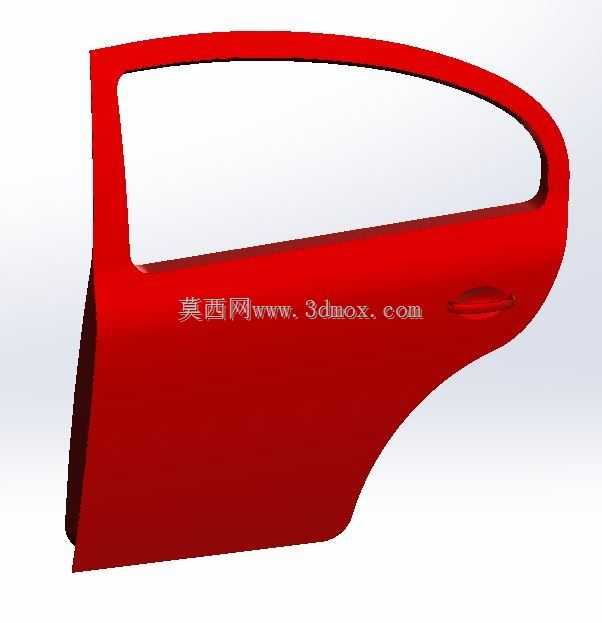

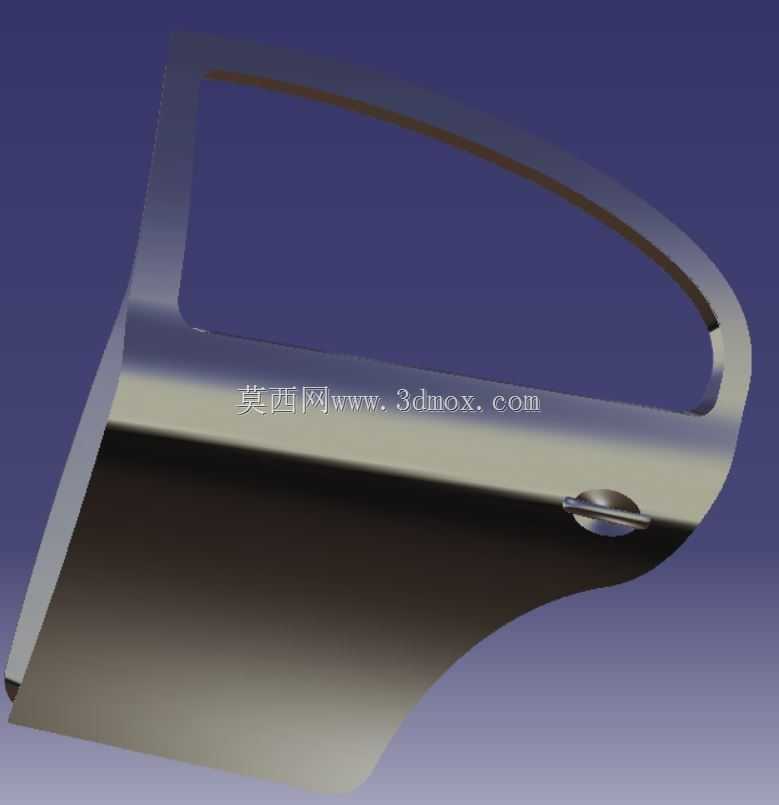

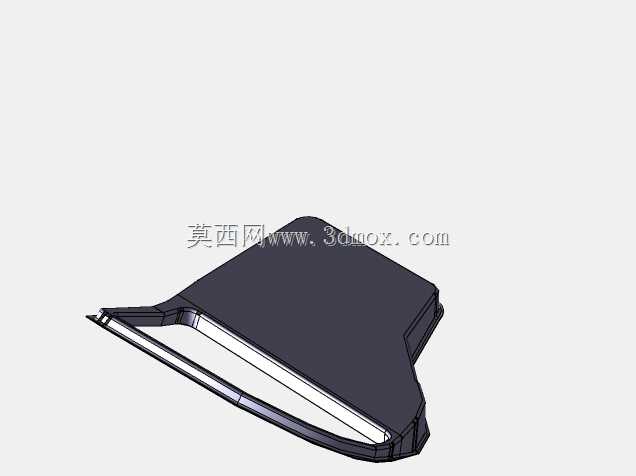

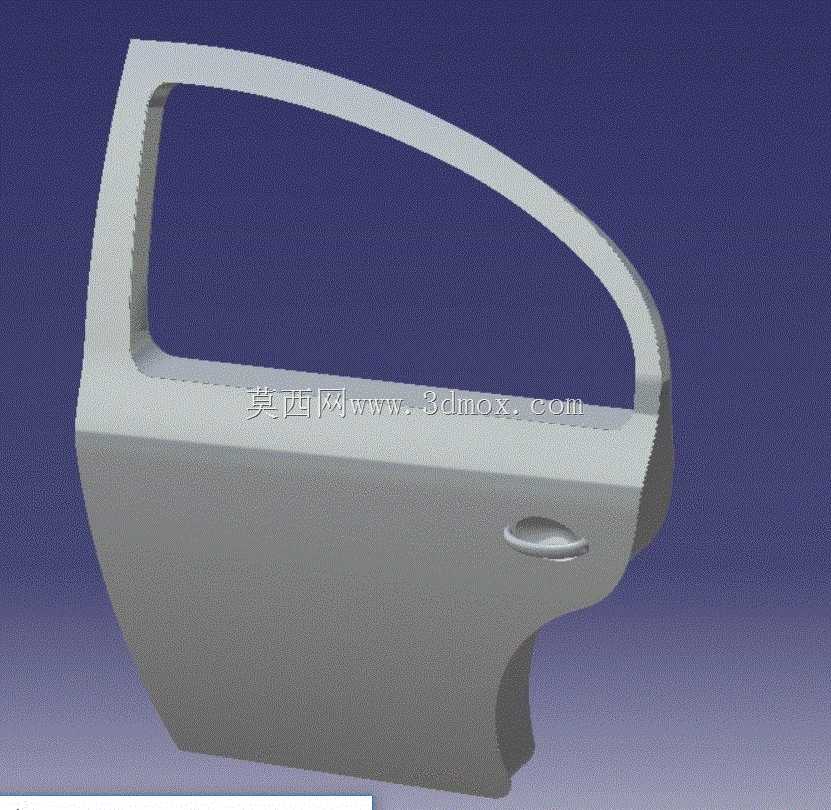

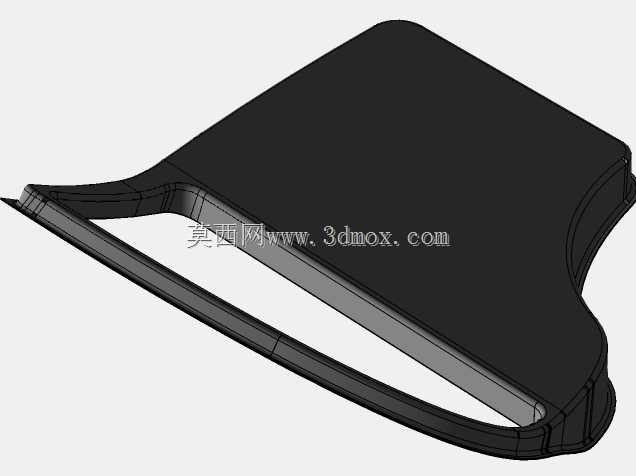

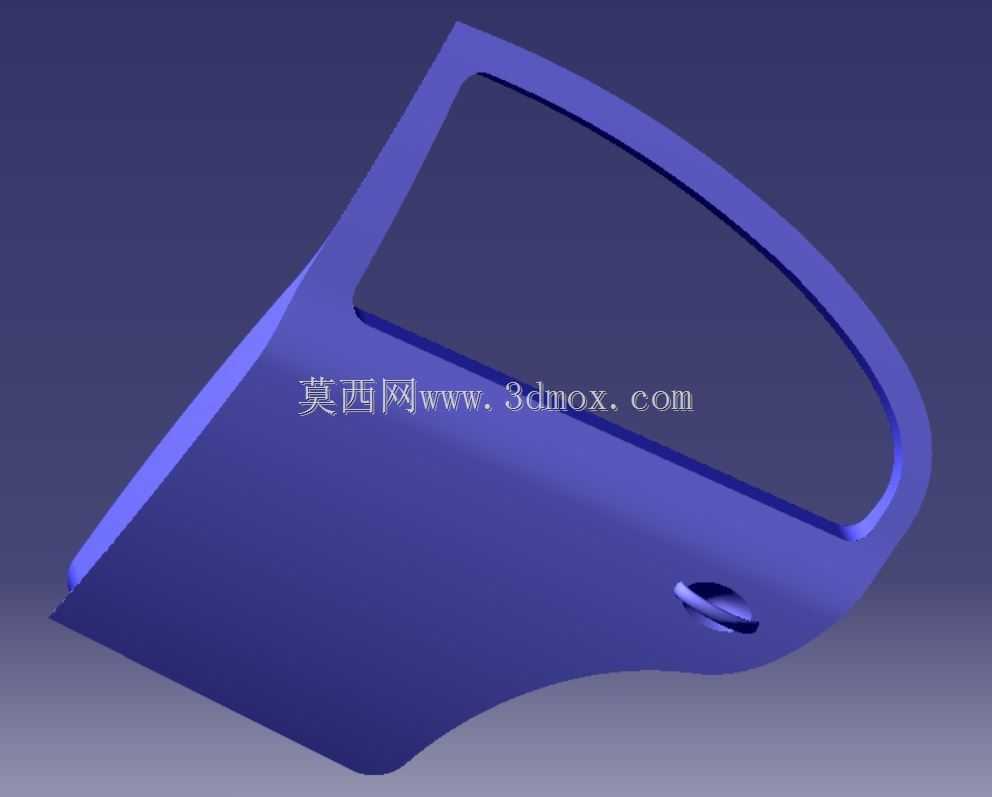

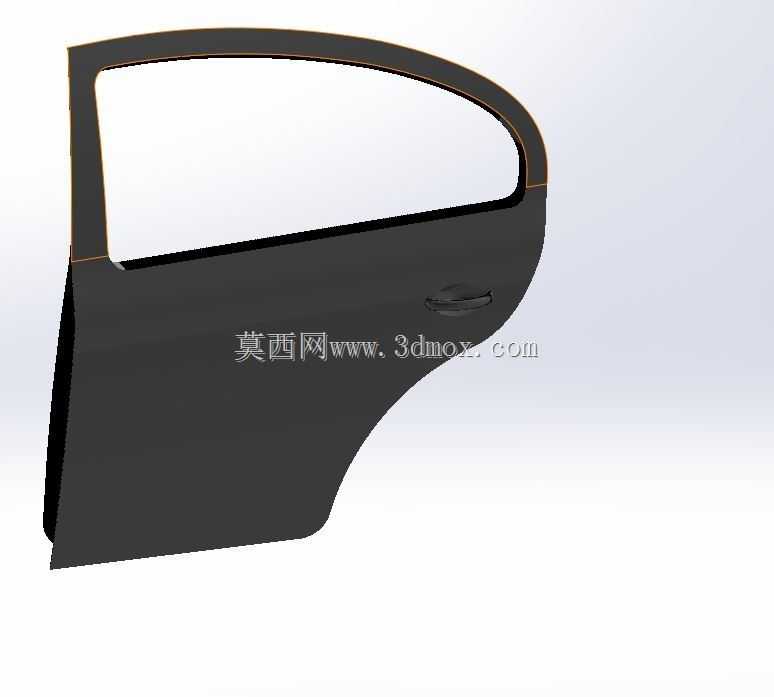

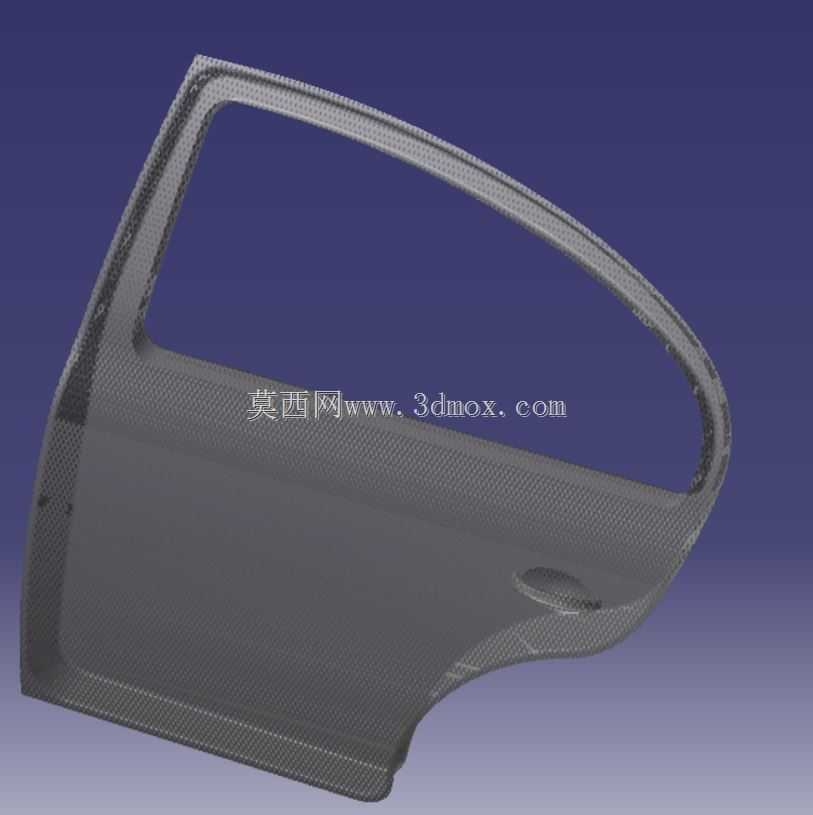

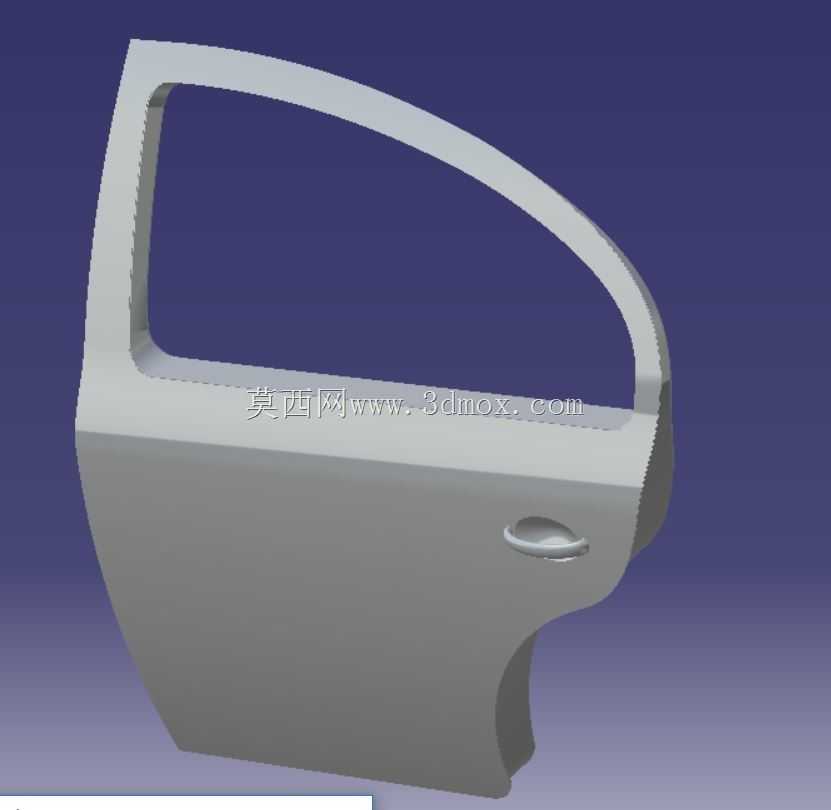

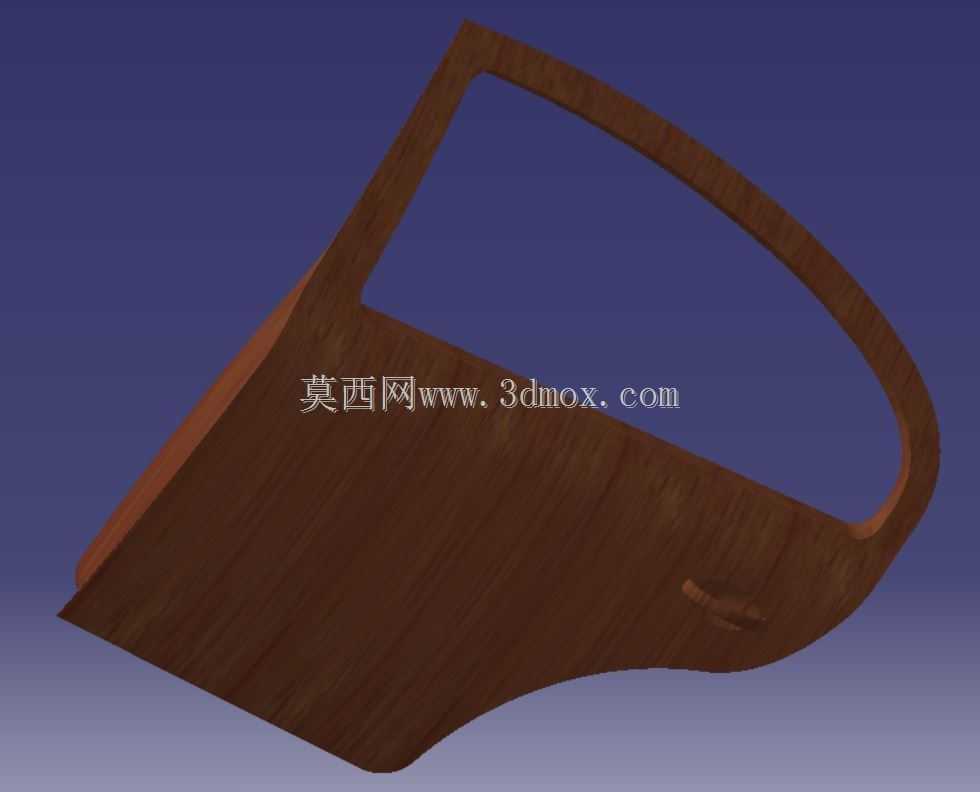

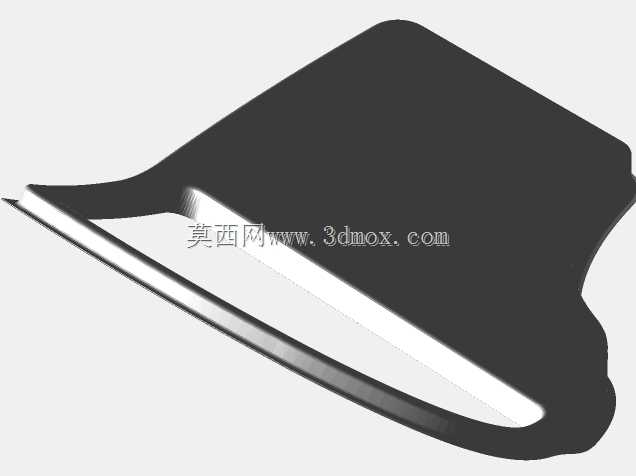

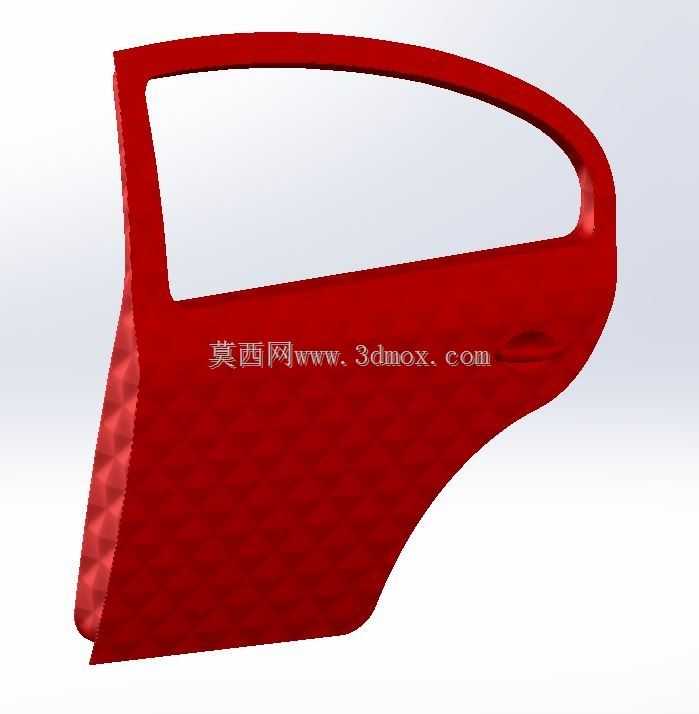

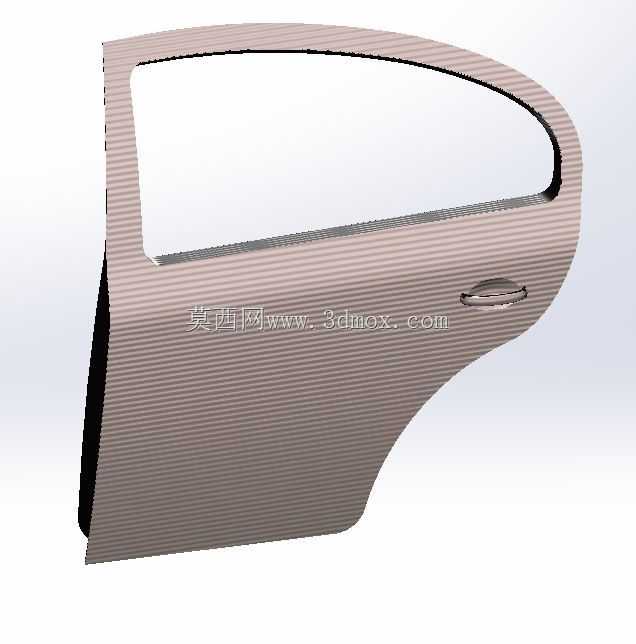

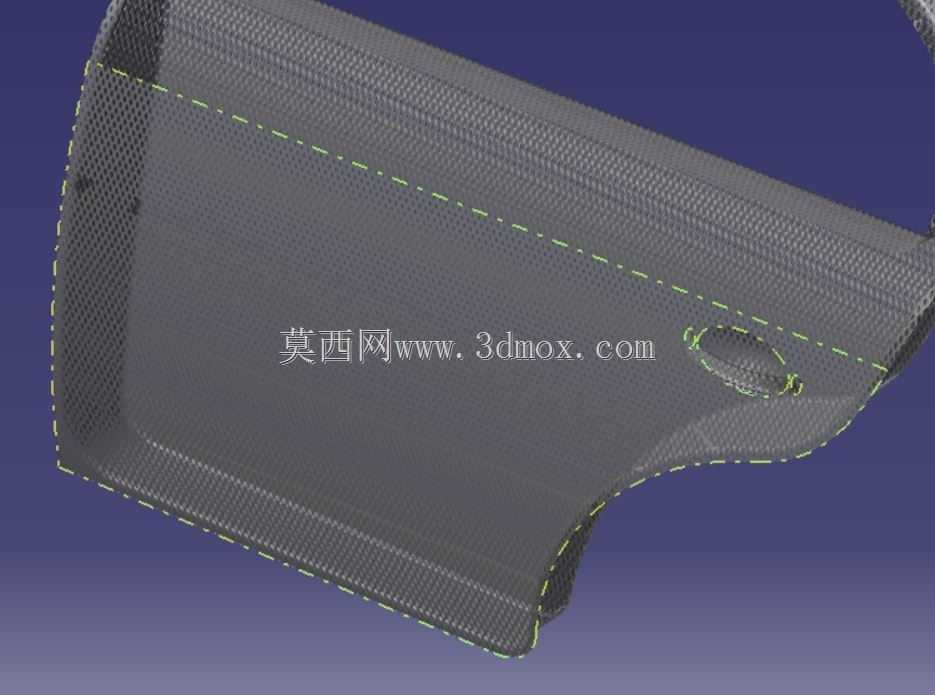

在乘用车白车身开发流程中，侧门作为覆盖范围最大的开启件，其曲面质量直接决定整车侧面的光影走向与风阻表现，同时还要兼顾窗框密封、门锁安装、玻璃升降轨迹预留、外饰件装配等多重硬点约束，是车身结构设计中兼顾美学与工程要求的典型部件。本次的侧门造型采用无形状草图模式构建基础曲面，先通过勾勒侧窗轮廓线、腰线走向、下边缘型线确定整体比例，再逐步过渡到门把手安装区域的局部凹陷、门板前缘与A柱匹配的圆角过渡、后缘与C柱/侧围贴合的密封面边界，整个曲面构建过程优先保证G2连续，避免后续渲染或实车打样时出现光影断层。从安装边界来看，该侧门的上沿窗框区域预留了玻璃导槽的安装厚度，内板侧需要对应布置玻璃升降器的安装点、门锁机构的固定位、防撞梁的焊接面，外表面的门把手区域做了内凹处理，既符合人机工程学的握持开启需求，也能降低高速行驶时的风噪源。在实际应用场景中，这类曲面造型可直接用于前期概念车的外饰评审，也可作为逆向建模的基准参考，帮助结构工程师快速搭建门板的基础数模，省去从点云重构基础曲面的大量时间。设计过程中需要特别注意门板下部的型面转折，既要保证冲压成型时的拔模角度，避免出现负角导致模具无法脱模，也要兼顾侧面碰撞时的力传导路径，让碰撞能量能顺着门板加强筋的走向分散到车身门槛与B柱位置。另外，侧门与侧围的分缝位置需要均匀控制在3.5mm间隙，曲面在分缝处的曲率要与相邻侧围面保持一致，否则装配后会出现明显的视觉断差，影响整车外观精致度。门把手的安装面做了局部沉台，保证装配后把手外表面与门板曲面齐平，不会突出型面增加风阻，同时沉台深度要控制在合理范围，避免冬季结冰后把手无法正常弹出。门板前缘的铰链安装面做了局部加厚处理，对应上下两个铰链的固定点位置预留了足够的螺栓过孔空间，同时保证铰链轴线的角度符合车门开启的运动轨迹，不会出现开启时与翼子板干涉的情况。
