谐振式无线充电装置结构设计

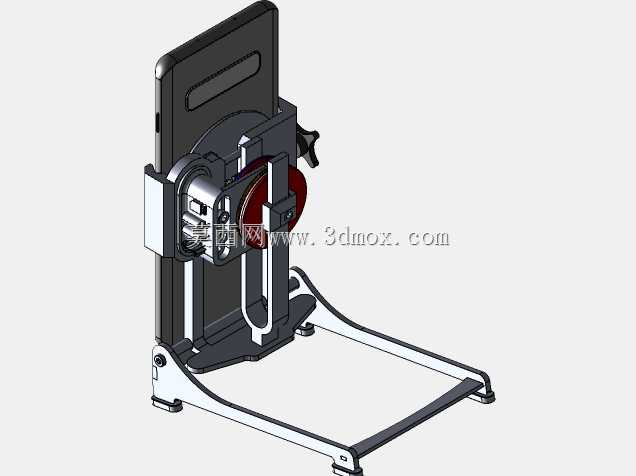

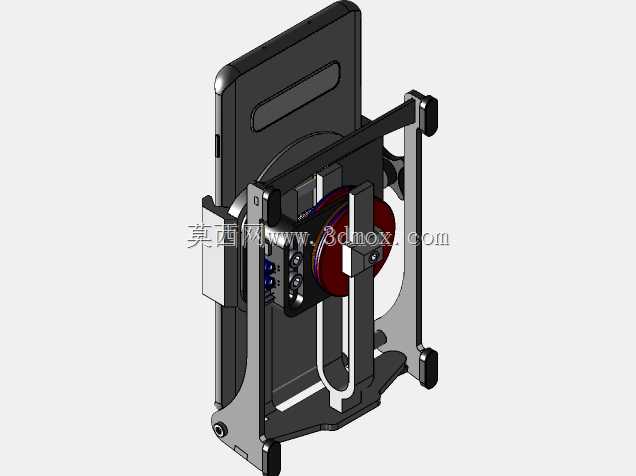

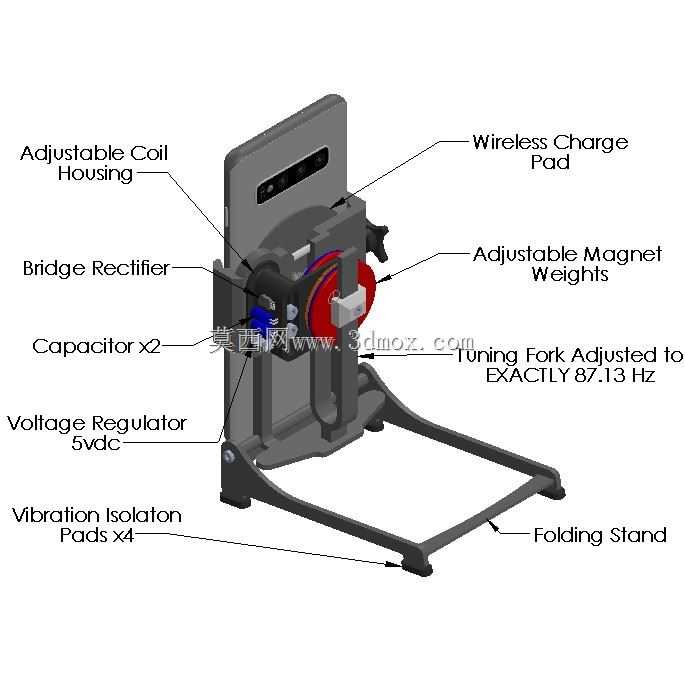

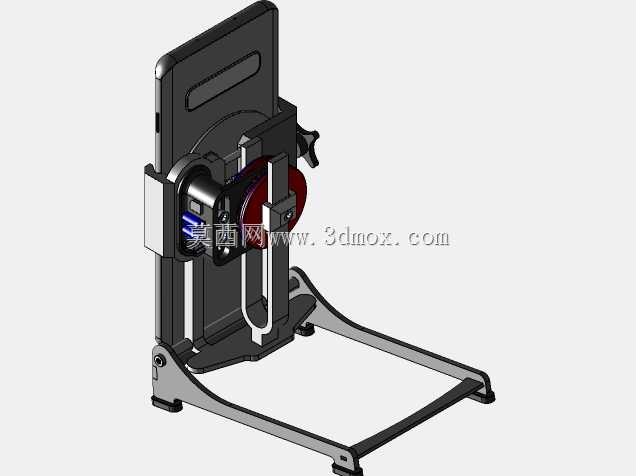

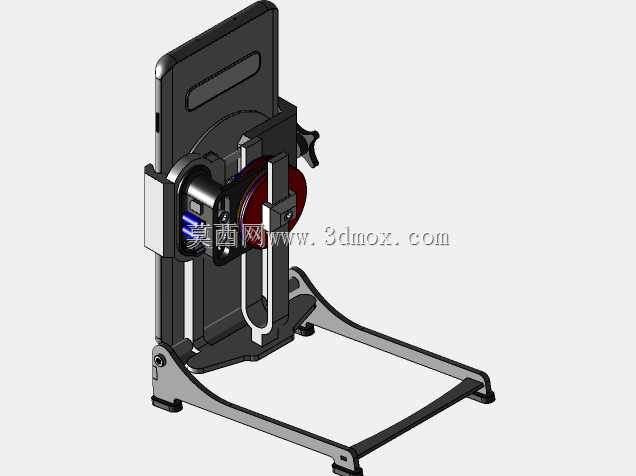

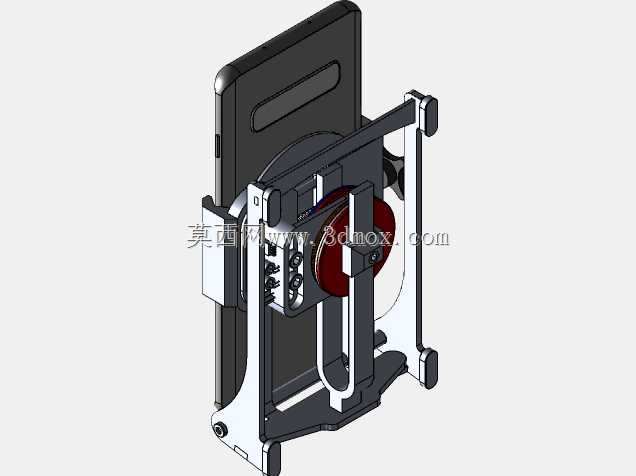

该装置面向小功率低压电子设备的无接触供电场景，可放置于桌面、工作台面为手机等便携数码产品提供充电支持，无需传统插接线缆，规避接口磨损、接触不良等长期使用痛点。整体采用立式折叠支撑结构，底部支架展开后形成稳定的三角支撑边界，四个角点配置隔振脚垫，可抵消谐振工作时产生的微幅振动，避免装置在光滑台面出现滑移，也能减少振动传递至放置面产生的异音，收拢后可缩减收纳体积，便于携带转移。核心谐振单元采用锻造铝合金音叉作为振动主体，搭配稀土磁体制作的可调配重块，配重可沿音叉支臂上下滑移调整，通过改变力臂长度精准校准谐振频率，匹配环境电磁场的谐振点，实现环境电磁能量的拾取。拾能组件将振动磁体切割磁场产生的交变电流导出，经桥式整流模块完成交直流转换，再通过双电容组进行纹波平滑处理，最终接入5Vdc稳压调节模块，输出符合通用数码设备充电要求的直流电压，直接供给无线充电发射pad，实现终端设备的无接触供电。结构设计上，线圈外壳设置为可调式结构，可根据谐振组件的实际装配公差微调位置，保证磁路耦合效率；整流、电容、稳压等电路元件沿音叉支撑座侧面排布，充分利用立式结构的侧边空间，避免额外增大装置的横向占位尺寸；无线充电pad设置于装置上部正面，与手机放置位置直接对应，减少能量传输路径损耗。实际使用时，装置放置于水平台面即可工作，无需额外外接供电线路，隔振脚垫的硬度参数经过匹配，既可以阻隔谐振振动外传，也能保证装置放置的稳定性，折叠支架的铰接位置设置阻尼结构，展开角度可根据使用需求调整，适配不同的设备放置视角。
