航模薄翼副翼专用伺服舵机结构

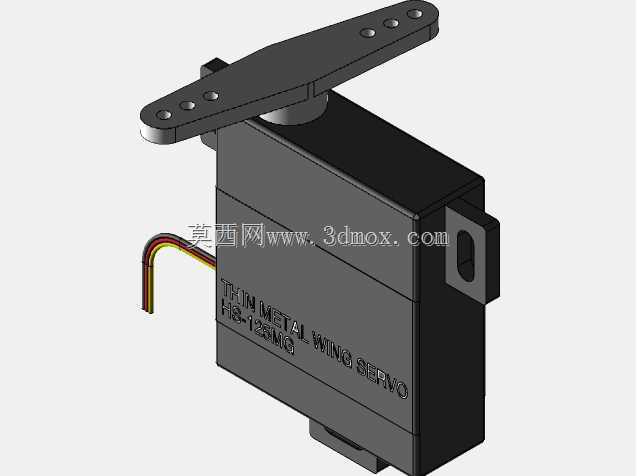

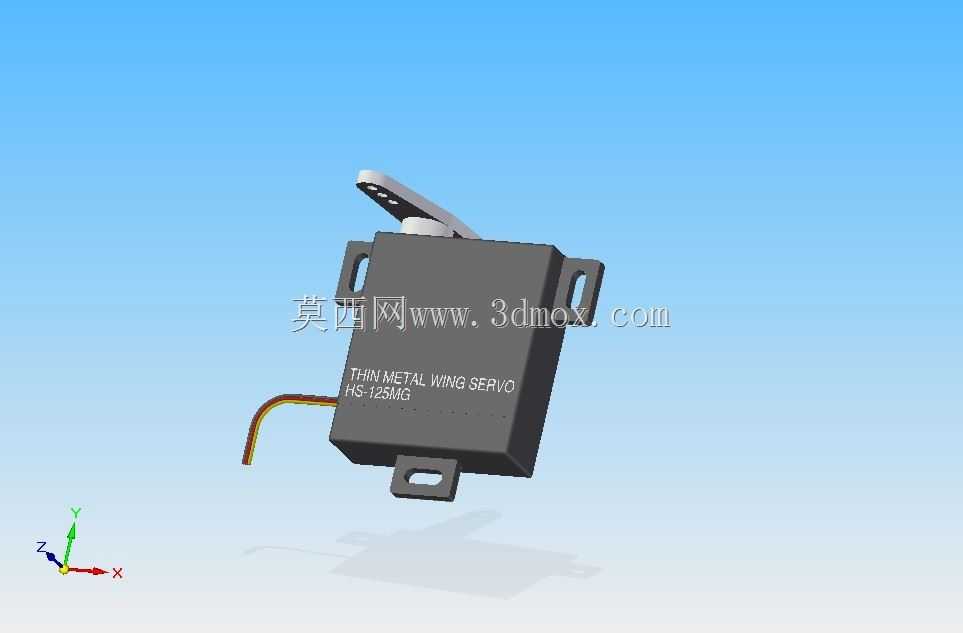

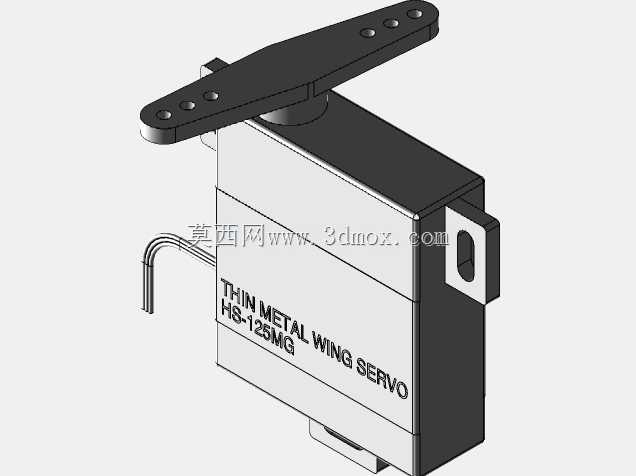

这款薄型伺服执行器的设计初衷，是解决固定翼滑翔机薄翼段内部安装空间局促的痛点，常规标准舵机厚度偏大，塞入薄蒙皮机翼时往往需要切削翼肋甚至破坏翼型结构，直接影响机翼气动效率与结构强度，这款产品在结构布局上做了针对性的扁平化处理，将驱动电机、减速齿轮组、电位器反馈组件沿翼面弦向平铺排布，最大限度压缩垂直翼面方向的厚度尺寸，安装耳座直接与主体外壳一体化成型，耳座上的安装孔位间距匹配主流轻木、泡沫滑翔机的翼肋标准安装间距，不需要额外设计转接支架就能直接固定在翼肋预设的安装位上，输出摇臂的转动轴线与机翼铰链轴线重合度偏差控制在极小范围内，能有效减少传动过程中的虚位与卡滞风险。

从实际应用场景来看，这类薄翼伺服主要负责滑翔机副翼的角度偏转控制，飞行过程中接收机输出的PWM控制信号传入舵机控制电路，驱动内部直流电机运转，经多级金属齿轮减速后带动输出摇臂转动，通过连杆拉动副翼绕铰链轴偏转，改变机翼两侧的升力差实现横滚姿态调整，因为机翼内部空间除了舵机之外，还要布设舵机引线、接收机天线甚至减重填充材料，这款舵机的出线位置做了侧置优化，引线沿翼肋走线槽布置不会与翼面蒙皮产生干涉，外壳采用高强度工程塑料注塑成型，表面做了细微的磨砂处理，既可以减轻整体重量，又能在安装时与泡沫、轻木翼肋之间产生足够的摩擦力，避免飞行过程中受振动影响出现移位。

设计过程中重点平衡了输出扭矩与自重的关系，滑翔机副翼的气动载荷随飞行速度、翼面面积变化，这款舵机的金属齿轮组能提供足够的输出扭矩应对大翼展滑翔机高速飞行时的副翼气动载荷，同时整体自重控制在航模配重允许的范围内，不会因为单侧舵机重量过大导致机翼横向重心偏移，额外增加飞行调试的配平工作量。安装边界方面，主体外壳的四个边角都做了圆弧过渡处理，安装时不会刮破薄质的热缩蒙皮，安装耳座的厚度与常规层板翼肋的厚度适配，用两颗微型自攻螺丝就能完成牢固固定，输出摇臂的花键齿数匹配通用航模舵机的标准规格，使用者可以根据连杆安装位置选择不同长度的原配摇臂，不需要额外定制配件就能完成装机调试，摇臂的转动角度范围覆盖航模副翼所需的正负偏转角度，不会出现舵机行程量不足导致副翼偏度达不到设计要求的问题。
