薄翼型KST135MG舵机结构设计

　　在航模固定翼尤其是薄翼机型的舵面控制场景中，舵机的安装空间往往被翼型厚度严格限制，常规标准舵机的壳体高度会直接顶穿翼面蒙皮，既破坏气动外形又增加飞行阻力，这款薄翼规格的KST135MG舵机正是针对这类受限安装场景做的定向结构优化。从实际使用角度看，这类舵机主要负责副翼、襟翼这类小扭矩高响应的舵面驱动，输出摇臂的摆角直接对应舵面偏转角度，内部通过电位器反馈位置信号，配合接收机的PWM信号实现精准的角度闭环控制，金属齿轮组的配置能承受飞行过程中舵面受到的气动载荷冲击，避免扫齿故障导致的舵面失控。

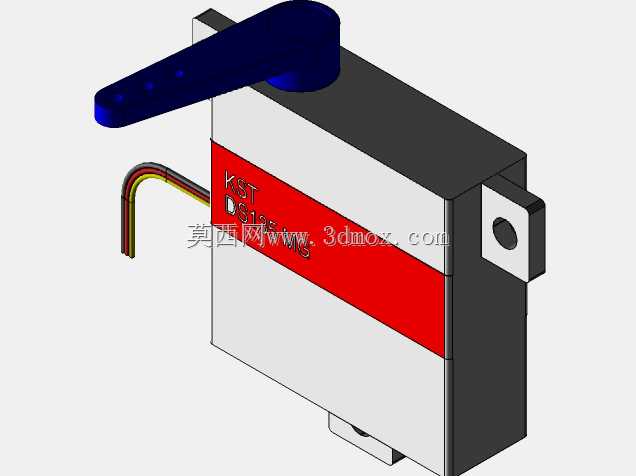

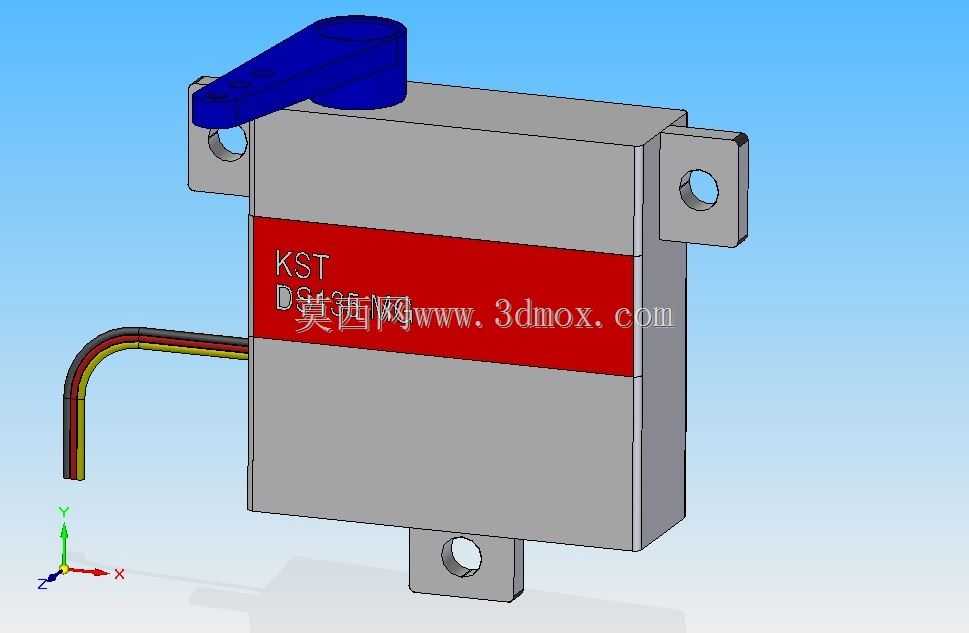

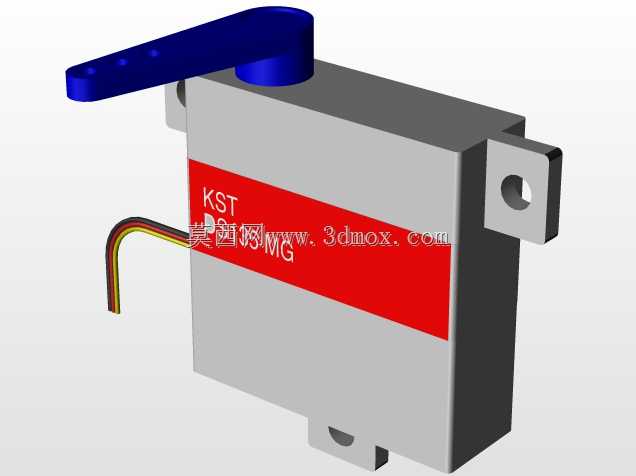

　　设计层面首先围绕薄翼安装的核心需求做了壳体布局重构，将常规舵机垂直排布的电路板、电机、减速组做了扁平化排布，把整体壳体厚度压缩到10mm级别，刚好适配常见的薄型固定翼机翼内部安装槽尺寸。壳体两侧伸出的带孔安装耳是核心安装定位基准，两个安装孔的中心距做了标准化适配，能直接匹配市面上多数薄翼机型的预开安装位，不需要额外做安装支架转接，底部额外设置的单安装孔则是为了满足不同翼型的安装固定需求，既可以用两侧耳片做螺丝锁紧，也能通过底部孔位配合舵机座做嵌入式安装，适配不同的装机习惯。出线端做了侧向90度出线设计，避免常规尾部出线的舵机在薄翼内安装时线材挤压翼面蒙皮，出线位置的线材做了分色处理，红黑为电源正负极，黄色为信号控制线，装机时能快速识别接线定义，减少接线错误概率。

　　输出摇臂采用了标准的花键轴配合设计，兼容市面上通用的金属、塑料舵机摇臂，不需要定制专用摇臂就能直接替换使用，摇臂的初始安装位置做了对中标识，装机时能快速调整舵面中立位置，减少调试工作量。壳体表面的标识区域做了凹陷设计，粘贴标识后不会突出壳体表面，避免安装时标识剐蹭翼面内部结构。从结构强度角度看，壳体采用了高强度工程塑料注塑成型，安装耳位置做了局部加厚处理，能承受飞行过程中震动带来的安装应力，避免安装孔开裂导致的舵机移位。

　　实际选型时需要注意，这类薄翼舵机的输出扭矩相比同级别标准舵机略有降低，更适合翼展1米以内的小型固定翼副翼、襟翼使用，不适合作为大型航模的方向舵、升降舵驱动元件。安装时需要保证舵机壳体与翼面安装槽之间留有0.2mm左右的间隙，避免飞行过程中翼面形变挤压舵机壳体导致内部齿轮卡滞，摇臂与舵面连杆的连接需要采用球头扣配合，消除连杆安装时的别劲问题，保证舵机转动顺畅。建模过程中还原了舵机的所有外部安装特征，包括安装孔位尺寸、输出轴高度、出线位置、摇臂摆动范围，做结构设计时可以直接导入整机装配体做干涉检查，提前排查安装空间不足、连杆运动干涉等问题，不需要反复测量实物尺寸，能有效缩短航模结构设计的迭代周期。
