薄翼专用10mm行程高压数字舵机结构

　　这款薄翼规格的伺服执行单元，核心适配固定翼航模的薄型机翼操控场景，在滑翔机、小型电动固定翼、涵道机的副翼、襟翼驱动场景中应用广泛，相比常规标准舵机，其10mm级的超薄主体厚度能够完全嵌入厚度有限的泡沫、轻木机翼内部，不会破坏机翼气动外形，也无需额外突出机身设置安装位，能最大程度降低飞行过程中的气动阻力。从实际功能层面看，该伺服单元采用数字控制驱动逻辑，相比传统模拟舵机，其控制死区更小，舵盘定位精度更高，在舵面受到气流扰动产生反向负载时，能够快速输出修正扭矩维持舵面角度，不会出现模拟舵机常见的舵面抖振、定位漂移问题，适配高压供电规格，能够直接适配航模常用的2S锂电池直供，无需额外设置降压模块，供电线路布设更简洁。

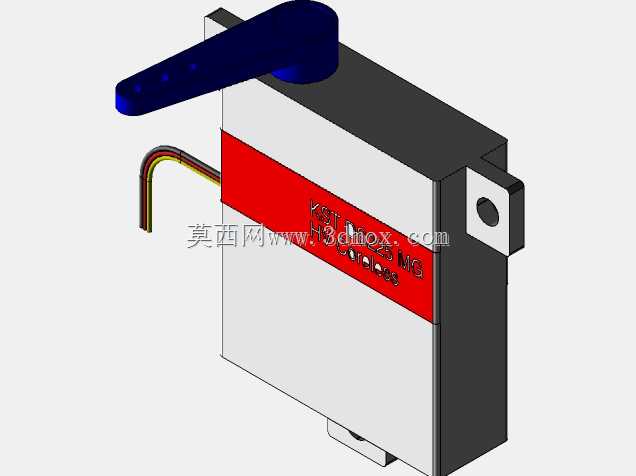

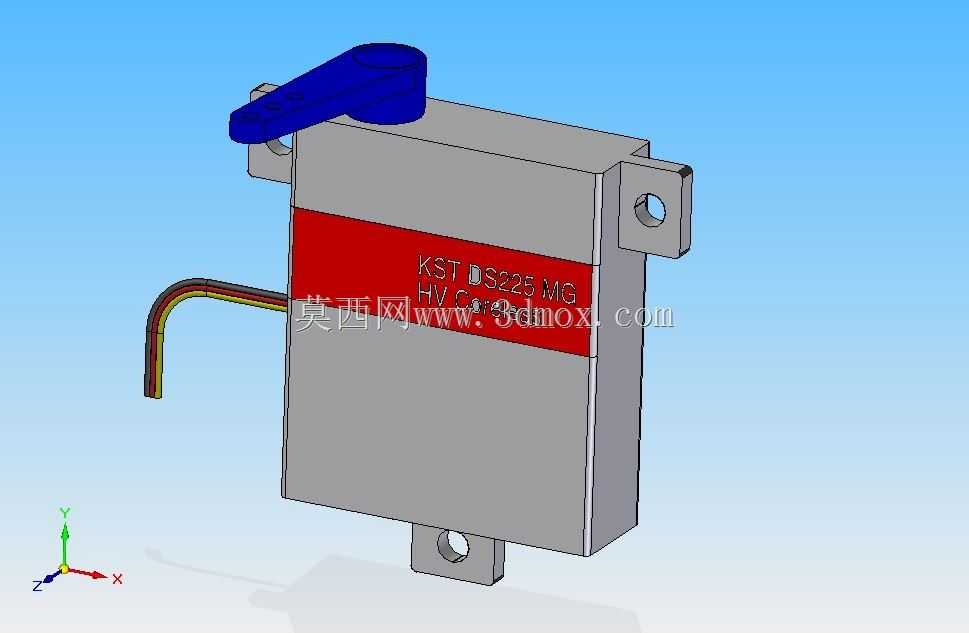

　　设计层面首先围绕薄型安装边界做了整体布局优化，主体采用方正的薄型长方体结构，所有传动齿轮组、驱动电机、控制电路板全部沿厚度方向堆叠排布，将主体厚度压缩至10mm级别，同时在主体的三个安装面预留了带通孔的安装耳，安装耳的孔位间距、孔径完全匹配航模领域薄翼舵机的通用安装规范，既可以采用螺丝直接锁附在机翼预埋的木质安装片上，也可以配合配套的塑胶安装座实现快拆维护，出线端采用侧出排线设计，排线从主体侧面引出后可沿机翼内部的走线槽直接延伸至接收机位置，不会在安装时与机翼蒙皮产生干涉。输出舵盘采用高强度塑胶材质，摇臂长度经过优化，在10mm行程的输出范围内，能够对应舵面0-45度的常规偏转角度，满足常规飞行的舵面操控行程需求，摇臂与输出轴之间采用齿形啮合结构，可根据安装需求调整摇臂初始角度，安装对位更灵活。

　　从结构细节来看，主体外壳采用高强度工程塑料注塑成型，外壳拼接处采用止口定位结构，能够抵御飞行过程中的振动冲击，同时具备一定的防尘能力，避免机翼内部的泡沫碎屑、灰尘进入齿轮组导致卡滞。内部传动组采用金属与塑胶齿轮混合搭配，首级减速齿轮采用金属材质承受电机输出的高转速大扭矩，末级输出齿轮采用低摩擦塑胶材质降低运行噪音，同时兼顾传动强度与运行顺滑度，输出轴处设置有耐磨铜套，能够承受舵面传递过来的径向负载，避免长时间飞行后输出轴出现旷量。控制电路板集成了过流保护、堵转保护功能，当舵面被异物卡住无法偏转时，会自动限制驱动电流，避免电机长时间堵转烧毁，提升飞行过程中的可靠性。

　　在实际选型适配过程中，该舵机的安装边界尺寸需要在机翼结构设计阶段就提前预留，主体嵌入机翼的开槽尺寸需要比主体外形单边大0.5mm左右，方便填充减震泡棉吸收飞行振动，安装耳的锁附螺丝不宜过长，避免螺丝穿透机翼蒙皮破坏气动表面。舵机的输出行程可通过遥控器的舵量设置进行微调，配合不同长度的舵盘摇臂，可适配不同尺寸的舵面操控力矩需求，对于翼展1米以内的小型固定翼机型，该舵机的输出扭矩完全满足副翼、升降舵的操控需求，无需选用更大规格的标准舵机，能够有效减轻机身整体重量，提升飞行续航时间。
