薄型铝制机翼舵机结构设计

这款薄型舵机主要面向小型固定翼航模、微型无人机的机翼舵面控制场景设计，作为航模飞控系统的末端执行元件，承担着将飞控电信号转化为舵面机械偏转动作的核心作用，直接决定飞行器姿态调整的响应速度与控制精度，在室内微型航模、小型穿越机、轻量化固定翼无人机的副翼、升降舵控制场景中有着广泛应用。

在产品功能特性层面，该舵机采用铝制外壳结构，相比传统塑料外壳舵机拥有更好的散热性能与结构强度，能够在高频次往复动作的工况下保持结构稳定性，避免长时间工作产生的热量堆积导致内部电路性能衰减。其宽电压适配的设计可以适配不同规格的航模供电系统，在不同供电电压下均可输出稳定的扭矩参数，满足不同起飞重量飞行器的舵面负载驱动需求，整体重量控制在极低水平，能够有效降低航模整机自重，提升飞行器的载荷空间与续航表现。

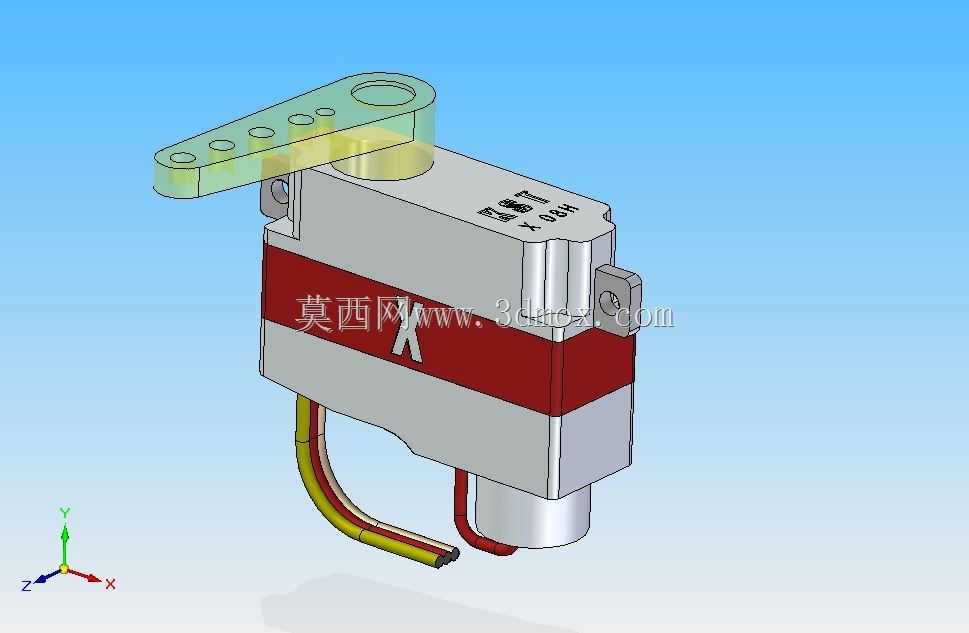

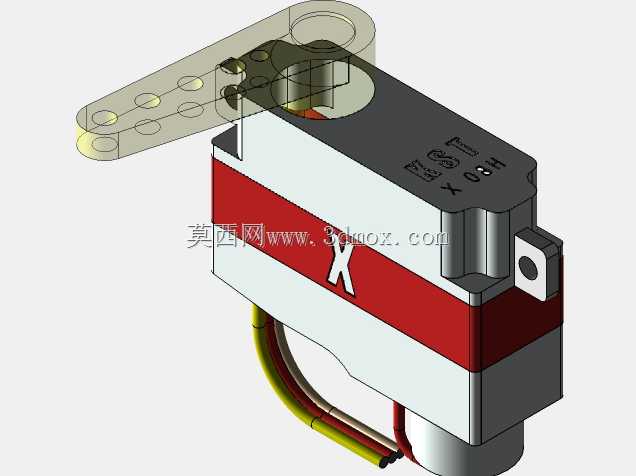

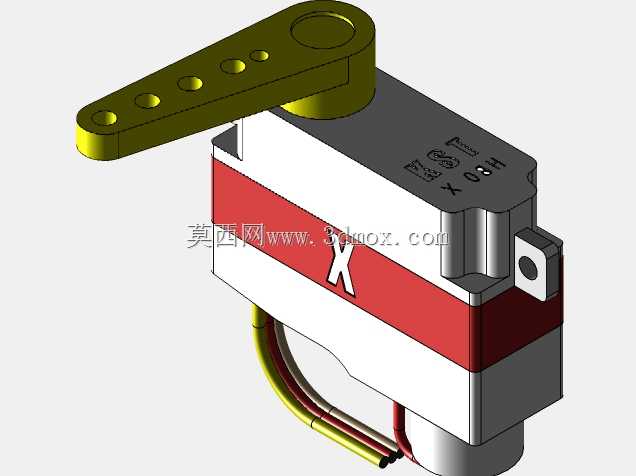

从设计思路来看，这款舵机采用扁平化超薄结构设计，整体外形规整无突出冗余结构，能够完美嵌入薄型机翼的内部安装空间，不会破坏机翼的气动外形，避免额外的飞行阻力。输出摇臂采用多孔位设计，可以根据舵面的实际偏转行程需求选择不同的安装孔位，灵活调整舵机的动作传动比，适配不同舵面的偏转角度要求，出线端采用柔性排线设计，能够在机翼内部狭小空间内完成布线，避免线材与机翼内部结构产生干涉。

在外形尺寸与安装边界层面，该舵机整体尺寸控制在8×23.5×16.8mm的极小范围内，安装时仅需要在机翼内部预留对应尺寸的安装槽位，配合两侧的固定耳即可完成快速安装，不需要额外设计复杂的固定支架。其输出轴位于舵机主体上部，安装后摇臂转动平面与机翼舵面转动平面完全平行，传动路径无额外转角损耗，能够最大化传递舵机输出扭矩，保证舵面偏转动作的响应同步性，不会出现动作滞后或者虚位问题，完全适配小型轻量化飞行器的紧凑安装空间要求。
