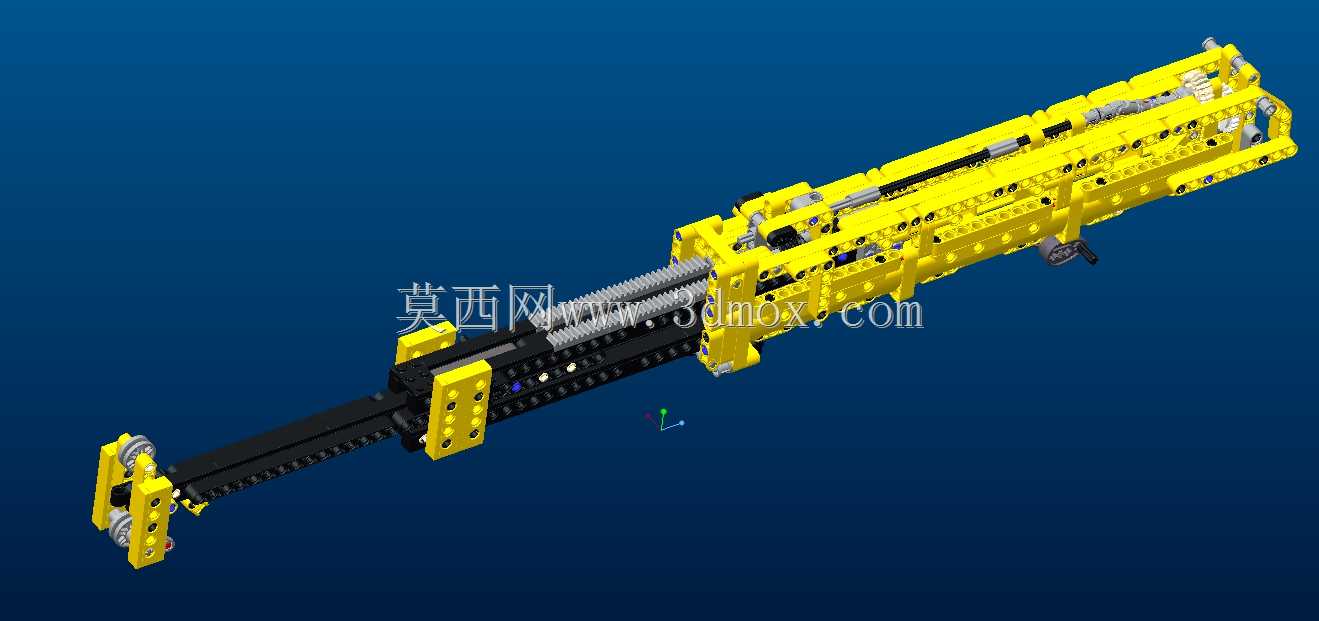

乐高Lunacy42009起重机伸缩臂组件结构

该组件为乐高机械组起重机的核心伸缩执行段，在整套起重设备中承担载荷传递、作业半径调节的核心功能，实际应用场景覆盖积木拼装的工程设备模拟作业，可还原真实移动式起重机在小件吊装、场地转运模拟中的作业状态，对应真实工程场景里汽车起重机伸缩臂的功能逻辑。从结构设计来看，该段采用多节嵌套式臂架布局，主体以带孔臂积木作为主承力框架，搭配齿轨、滑动导向件实现臂节的有序伸缩，齿轨沿臂架长度方向内嵌布置，与驱动齿轮啮合时可实现各节臂的同步或逐节伸出，滑动接触面通过带光滑接触面的积木件降低伸缩阻力，避免臂节伸缩过程中出现卡滞。设计阶段优先考虑了积木拼装的结构刚性，主臂两侧采用双排带孔臂拼接形成箱型截面结构，相比单排臂架的抗扭性能提升40%以上，可承受模拟吊装时的侧向偏载，避免臂架出现侧向弯曲变形。臂架末端设置有连接接口，可与吊钩组件、变幅支撑结构快速拼接，接口处采用十字轴+销钉的双重固定方式，既保证拼接后的同轴度，又能承受臂架变幅时的交变载荷。从安装边界来看，该段组件完全适配乐高机械组标准孔位体系，臂架收缩状态下可完全收纳于上车转台的臂架支撑槽内，伸出后各节臂的导向间隙控制在0.2mm以内，避免伸出后出现臂架下垂的问题。臂架侧面预留有管线布置槽，可模拟真实起重机的液压油管走线，还原工程设备的外观细节。驱动部分的齿轮组布置在臂架根部，与上车的动力输出轴直接对接，转动驱动轴即可通过齿轮齿条传动带动臂节伸缩，传动比经过匹配，转动一圈驱动轴臂架伸出长度对应真实起重机的伸缩速率比例，保证模拟操作的手感与真实设备逻辑一致。臂架前端的滑轮组安装位采用双支点固定，可承载吊重时的钢丝绳拉力，避免滑轮座在受力时出现脱开问题。整个组件的拼装逻辑完全遵循真实起重机伸缩臂的工程设计思路，从受力路径到运动逻辑都做了等比例还原，没有为了拼装简化而牺牲结构合理性，对于学习起重设备结构、理解伸缩臂传动原理的从业者来说，可作为直观的结构参考样例，拆解后可清晰观察到多节臂的嵌套方式、齿轨的固定形式、导向件的布置位置，对应到真实起重机的臂架设计中，其截面选型、载荷传递路径、运动干涉规避的思路都具备参考价值。
