简易冲孔剪切单工序冲压模具结构

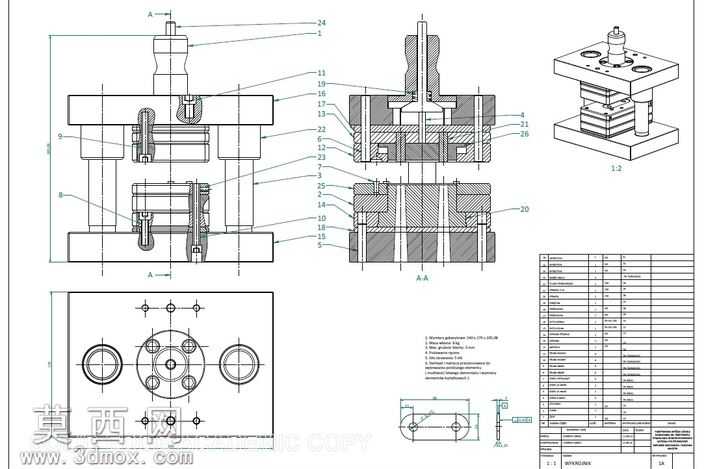

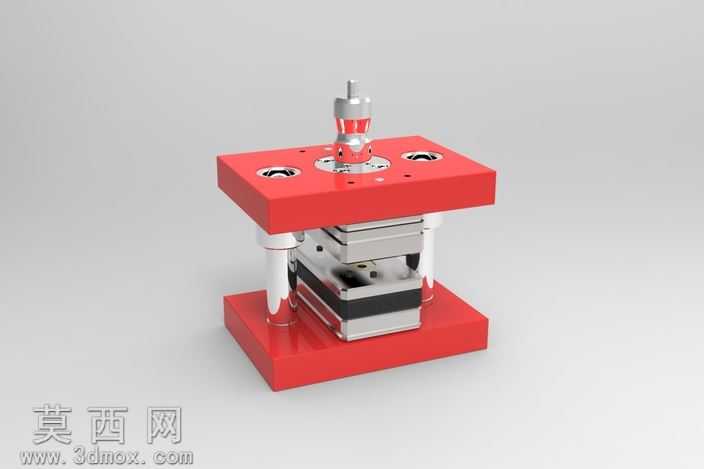

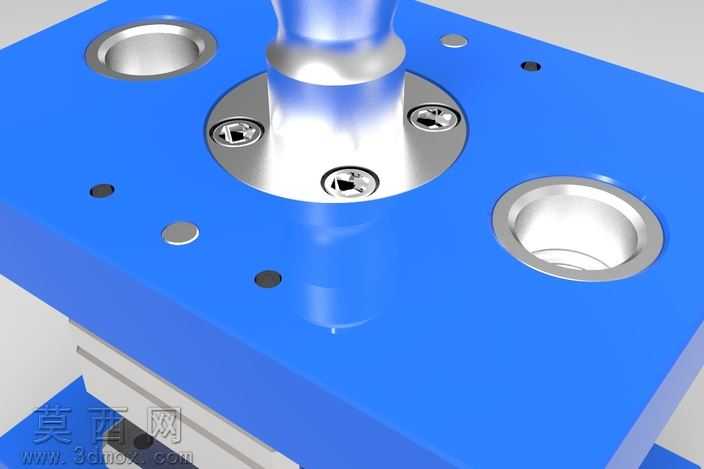

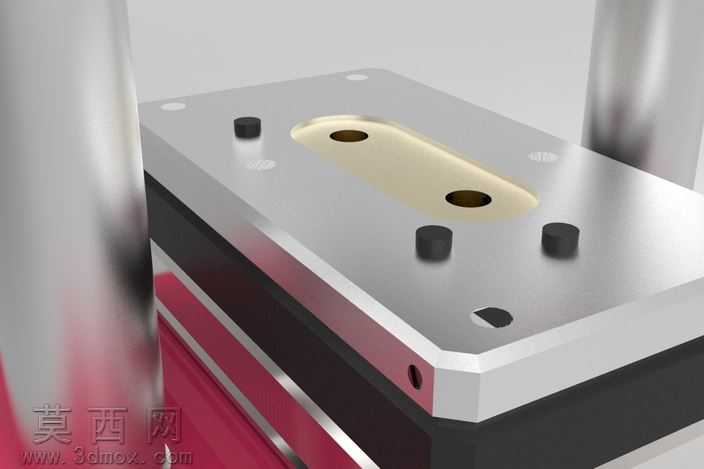

本模型为单工序简易冲压模具，采用标准中间导柱模架结构，整体建模过程严格遵循冷冲压模具设计规范，在三维建模环境中完成全部零部件的参数化搭建，可直观展现模具合模、开模状态下的各部件配合关系。建模阶段优先完成上下模座、导柱导套的标准件调用与装配定位，上下模座采用铸铁材质视觉表现，渲染时赋予哑光深灰红色漆面质感，还原真实模座的表面处理效果；导柱导套设置为高抛光金属材质，添加轻微环境反射效果，体现导向件的高精度加工表面特性。模架中间的工作部分依次搭建模柄、上模固定板、凸模、卸料板、凹模、下模固定板等核心组件，模柄与上模座中心精准同轴，保证压力机滑块输出压力的均匀传递；凸模与冲孔、剪切刃口做对应结构设计，刃口部位做锐边处理，建模时预留合理的冲裁间隙参数，符合薄板冲压加工的工艺要求；卸料板采用弹性卸料结构，建模时还原卸料弹簧的安装位与卸料板的滑动导向间隙，保证开模时可顺利箍住板料完成卸料动作。渲染阶段采用柔和的影棚布光方案，主光源从斜上方45度投射，搭配辅助补光弱化部件间的死黑阴影，适当提高金属刃口部位的高光对比度，清晰区分不同材质部件的视觉层次：模板类部件呈现哑光漆面质感，导柱、凸凹模等工作零件呈现光亮合金金属质感，紧固件等标准件做发黑处理的深色金属质感。整体设计思路围绕小批量薄板零件的冲孔、剪切工序需求展开，结构精简无冗余部件，导向精度可靠，装配逻辑符合实际冲压模具的生产装配流程，可作为冷冲压模具结构学习、工艺方案参考的直观三维参照，完整展现了单工序冲模从模架选型到工作零件布置的全流程设计逻辑，各部件的连接关系、定位方式均按照实际生产中的模具制造要求搭建，无结构干涉问题，合模行程内各运动部件无卡滞，完全满足冲压加工的动作逻辑要求。
