多层板结构冲压成型模具三维设计

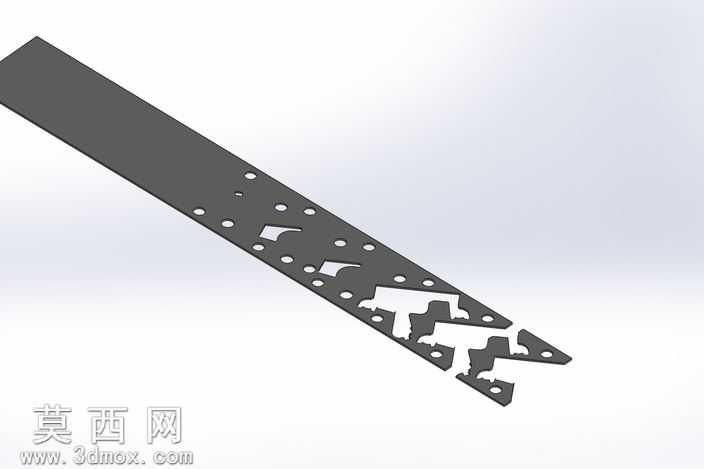

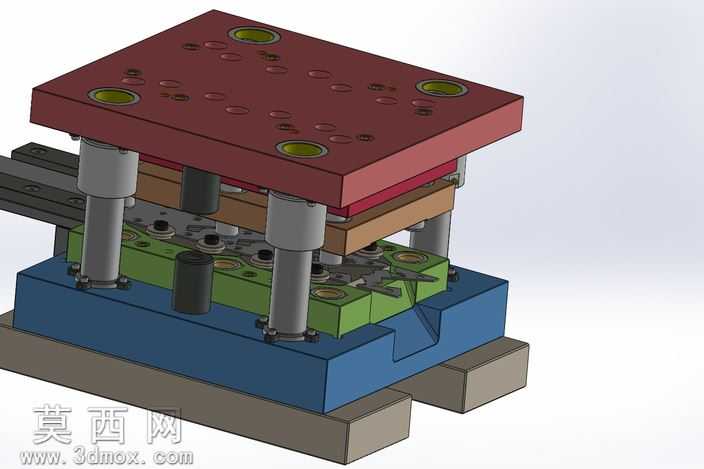

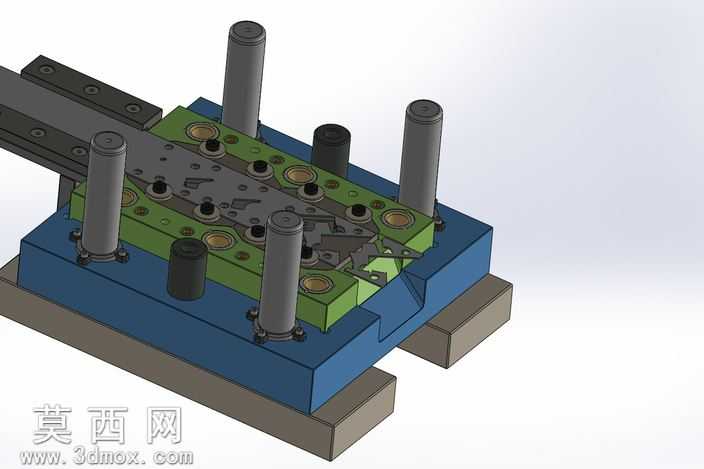

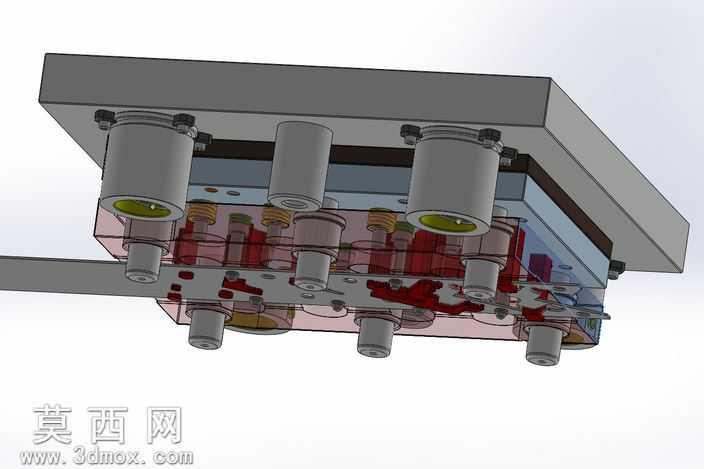

本套模具采用典型的冷冲压倒装式模架结构完成三维建模，整体遵循冲压模具的标准化设计逻辑，自上而下完成各层级板件与功能组件的装配搭建。建模过程中首先完成上下模座的基础特征构建，下模座采用厚重的蓝色承托结构作为整套模具的安装基准，上模座为酒红色的施力安装板，板件上均匀排布安装孔与导套定位孔，孔位精度严格匹配导柱与紧固件的装配公差，保证合模过程的运动同轴度。导向系统采用四根独立的圆柱导柱完成上下模的滑动导向，导柱表面做光滑金属质感渲染，搭配对应位置的导套组件，能够在冲压行程中精准限制上下模的偏移量，避免凸凹模发生啃模损伤。中间功能层依次排布卸料板、凸模安装板、凹模固定板等核心组件，不同功能板件采用差异化的色彩材质区分：绿色层为凹模固定组件，内嵌多组冲压成型型腔，棕色层为垫板与卸料弹性元件安装层，黑色柱状组件为弹性卸料装置与独立导柱辅助定位结构，能够在开模过程中完成料带的自动卸料，避免工件卡滞在凸模表面。模架底部设置垫脚结构，将下模座抬升出安装空间，方便漏料与底部紧固件的安装调试。渲染阶段针对不同组件的材质特性做了质感区分：模座板件做哑光喷漆质感处理，导柱导套做金属镀铬的高光反射效果，弹性组件做哑光橡胶质感，各板件的分型面做清晰的边线处理，能够直观展现各层组件的装配关系与配合间隙。设计过程中充分考虑冲压生产的实际工况，所有安装孔、定位销孔的位置均符合五金冲压模具的设计规范，料带送进方向预留了对应的导料空间，凸凹模的刃口位置做了对应结构强化，能够满足薄金属板材的连续冲压成型需求，整套模型装配关系完整，无干涉错位问题，可直接用于模具结构教学、方案评审参考使用。
