桌面数控雕刻机SolidWorks三维设计模型

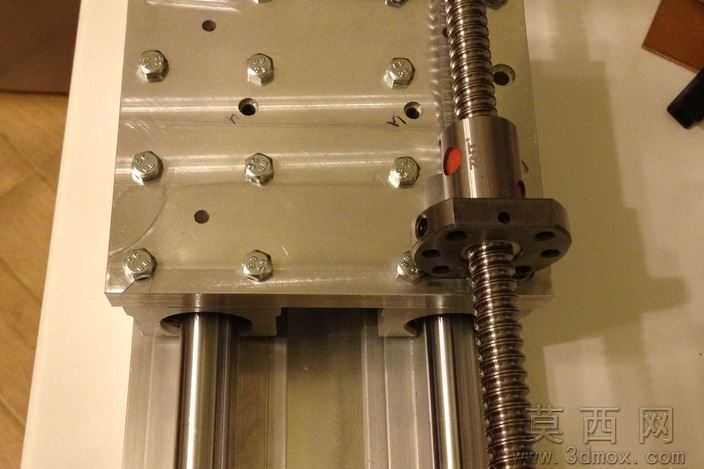

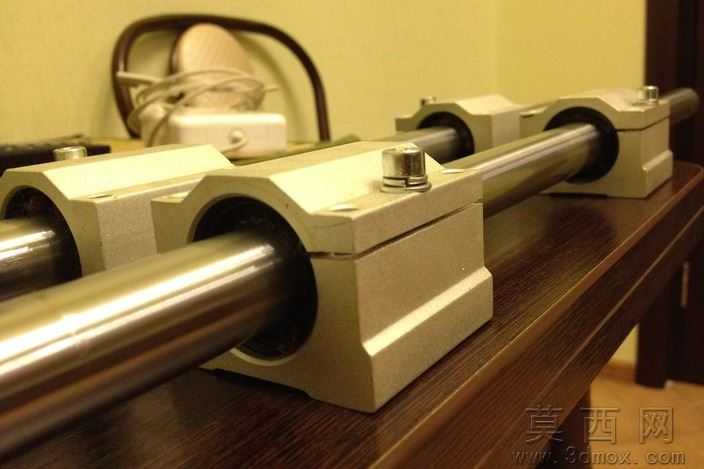

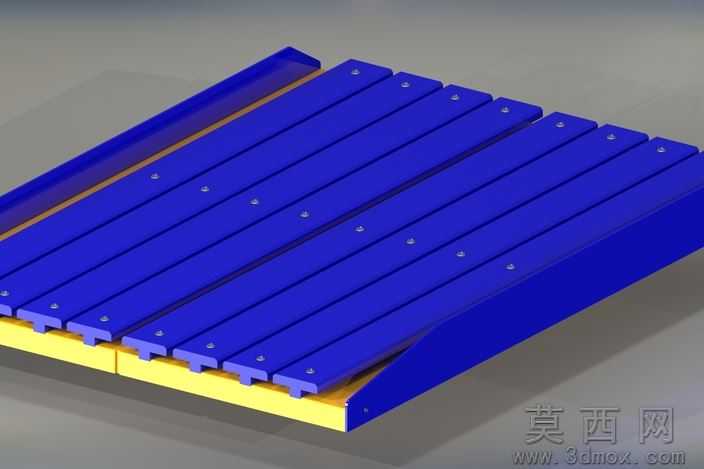

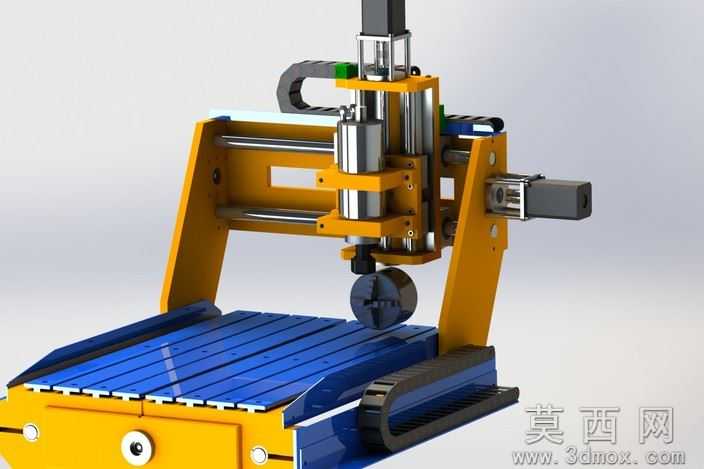

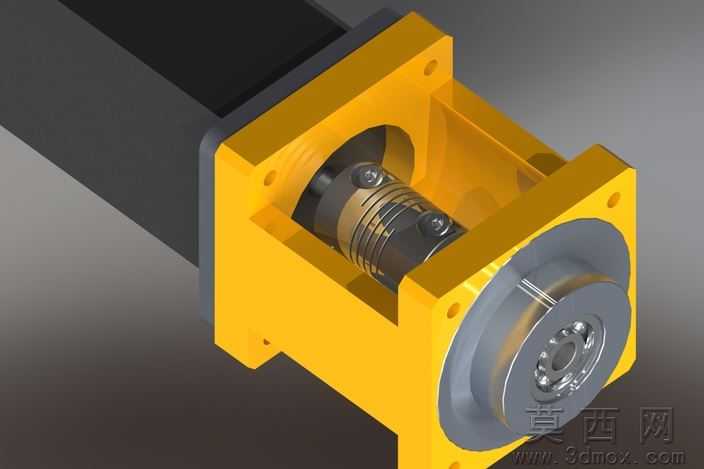

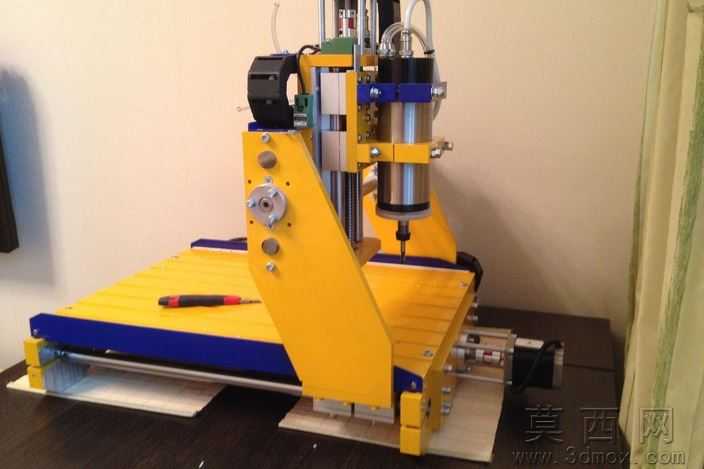

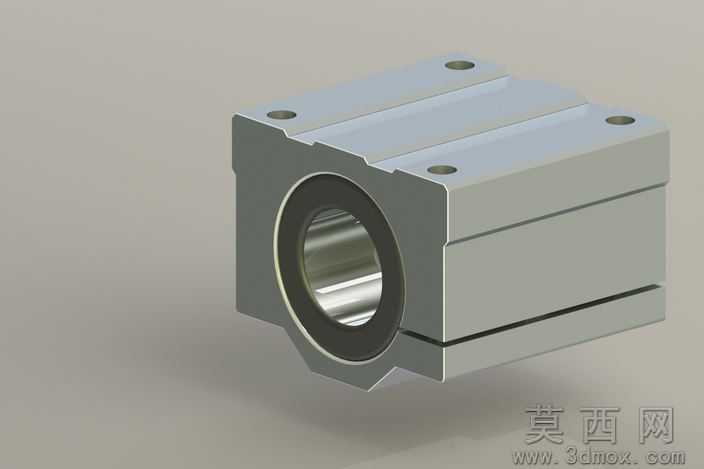

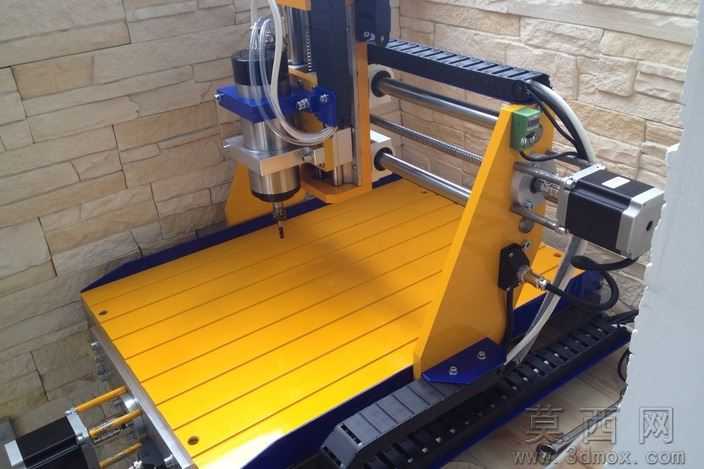

本模型为桌面级小型数控雕刻机完整三维设计成果，建模阶段以SolidWorks2013为核心工具，采用自底向上的装配建模流程，先逐一完成主轴组件、龙门机架、滑动导轨、驱动电机、工作台面、拖链防护等单个零件的参数化建模，严格按照实际加工装配约束完成整机配合，保证各运动轴行程、零件干涉检查全部符合设计要求，无装配错位与结构冲突。参数设计层面，模型还原了小型桌面雕刻机的合理尺寸配比，龙门架采用对称式支撑结构保证加工刚性，蓝色铝型材工作台预留标准T型槽用于工件装夹，三轴传动采用直线导轨搭配丝杠的传动结构，主轴部分预留标准刀具装夹位，可适配不同规格的雕刻刀具，整体尺寸适配桌面放置场景，兼顾小型加工的刚性需求与家用、教学场景的占地要求。渲染材质部分，模型对不同零件做了区分化材质赋予，机架主体采用明黄色工程烤漆金属材质，工作台面采用蓝色阳极氧化铝材质，导轨、丝杠、电机等传动与动力部件采用哑光金属材质，拖链采用黑色工程塑料材质，刀具部分采用高速钢亮面金属材质，渲染效果还原真实设备的视觉质感，清晰区分不同功能部件。结构原理上，该雕刻机采用龙门移动式结构，Y轴驱动龙门架沿工作台前后运动，X轴驱动主轴组件沿横梁左右运动，Z轴驱动主轴上下进给，通过三轴联动实现平面雕刻、浮雕、小型零件铣削等加工功能，拖链内置排布线缆与管路，避免运动过程中线缆磨损，主轴高速旋转带动刀具完成材料去除作业，整体结构紧凑传动效率高。软件兼容方面，模型除原生SolidWorks2013格式外，还导出了STEP、IGES通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，不同软件环境下均可打开编辑、完成工程图导出或运动仿真操作，不存在版本不兼容导致的文件无法读取问题。研发教学应用层面，该模型可作为数控设备教学的演示案例，帮助学习者理解三轴数控雕刻机的结构组成、传动原理与装配逻辑，也可作为小型数控设备研发的参考原型，用于结构优化、成本核算、运动仿真验证，同时也可供数控加工爱好者作为DIY自制雕刻机的结构参考，辅助完成实物搭建与调试。
