带挂钩圆柱拉伸弹簧三维结构设计

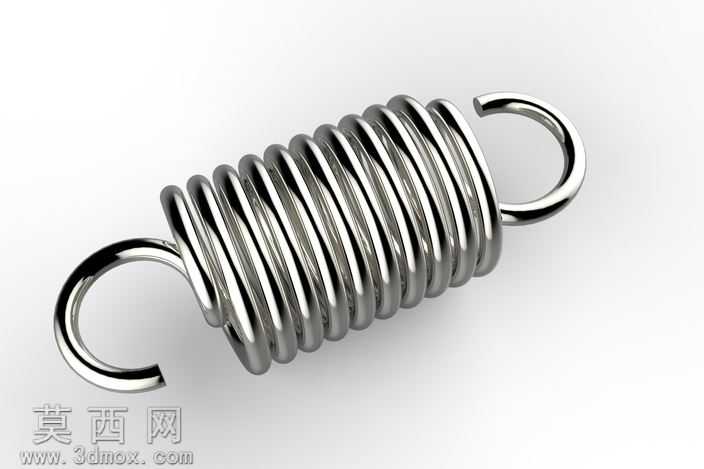

本模型为带挂钩的圆柱螺旋拉伸弹簧，建模过程以SolidWorks为核心工具，首先通过螺旋线命令生成弹簧主体的螺旋路径，设定匹配拉伸弹簧特性的节距参数，保证弹簧圈与圈之间在自由状态下紧密贴合，符合拉伸弹簧无初始间隙的结构特性。随后在螺旋线两端分别绘制挂钩的扫描轮廓，通过扫描命令完成两端C型挂钩的建模，挂钩与弹簧主体衔接处做平滑过渡处理，避免应力集中的结构缺陷，还原实际五金弹簧的工艺细节。材质设置上选用抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，模拟弹簧表面镀铬后的光亮金属质感，渲染阶段添加柔和的环境光与定向光源，突出弹簧螺旋曲面的光影层次，清晰展现每一圈簧丝的圆柱轮廓与金属光泽。结构设计层面，严格遵循拉伸弹簧的受力特性，簧丝直径、弹簧中径、有效圈数、挂钩开口尺寸均参考通用五金拉伸弹簧的标准参数设定，两端挂钩的弯曲半径符合实际装配使用要求，可直接用于机械结构的预紧、复位、拉力缓冲等场景的装配模拟。建模过程中对弹簧的螺旋升角做精准控制，保证每一圈簧丝的间距均匀一致，挂钩与弹簧端部的连接位置做相切约束，避免建模过程中出现曲面扭曲、实体破面的问题，整体模型为实体结构，可直接导入工程图模块生成加工图纸，也可用于装配体中的运动仿真，模拟弹簧受拉后的形变过程与受力状态，适配各类需要弹性复位、拉力提供的机械结构设计场景。
