弹簧式安全门与管架扶手安装结构

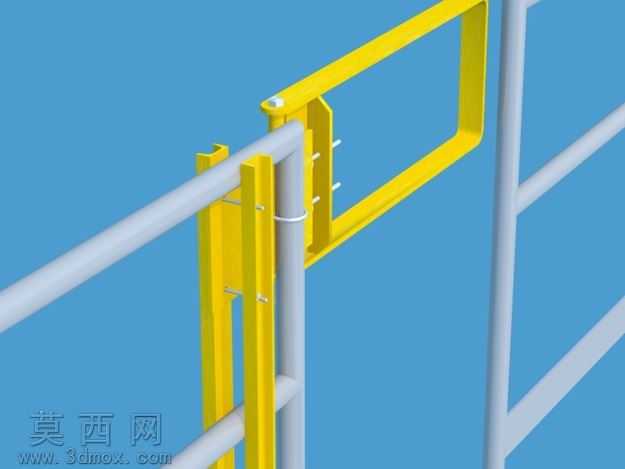

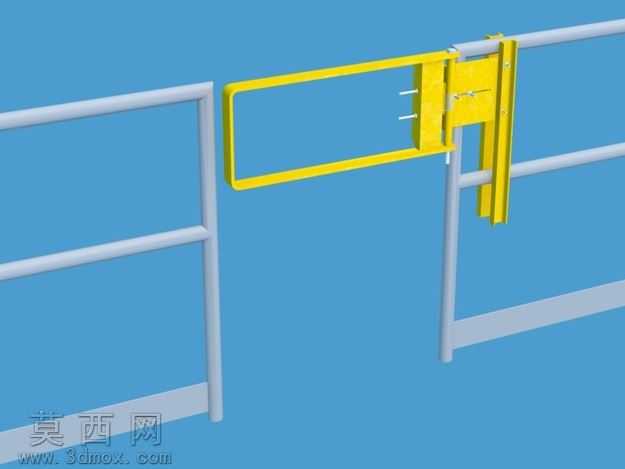

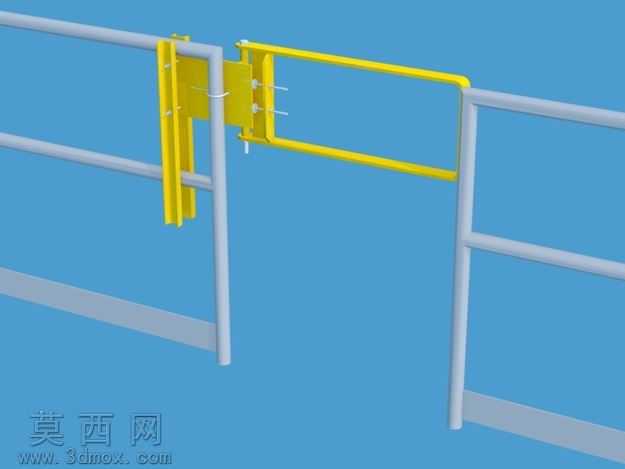

本模型为弹簧式安全闸与配套管架扶手的安装结构三维设计，建模过程中首先对管状扶手进行参数化构建，采用等径圆管特征生成横向与竖向的扶手杆件，保证杆件衔接处的同轴度与拼接精度，还原现场管状护栏的真实尺寸比例。针对核心的弹簧安全门组件，建模时拆分了固定支座、活动门架、内置弹簧复位结构、连接销轴四个子部件，固定支座采用钣金折弯特征构建，预留与竖向扶手管贴合的安装面，设计了对应的螺栓过孔结构，还原支座与管架的抱合安装逻辑；活动门架采用矩形框式结构，边框与扶手管采用同径管材，保证门体关闭时与两侧扶手的视觉统一性与衔接平整度。内置弹簧复位结构采用隐藏式设计，建模时还原了弹簧的预压缩装配状态，通过同轴配合关系模拟门体开启后自动回弹复位的运动逻辑，销轴连接件采用标准件参数化建模，保证转动副的配合间隙符合实际装配要求。材质渲染阶段，扶手杆件赋予哑光银灰色金属材质，模拟普通碳钢护栏的表面质感，安全门架与固定支座采用醒目的亮黄色喷塑材质，匹配工业现场安全防护设施的配色规范，弹簧与销轴赋予镀锌金属质感，区分不同功能部件的材质差异。设计思路上围绕工业操作平台、临边护栏的安全防护需求，采用自闭式弹簧门结构避免人员通行后忘记关闭护栏门的安全隐患，整体结构无需额外电气控制，纯机械结构实现自动复位，安装时可直接适配现有标准管状护栏，无需对原有护栏进行大规模改造，固定支座的可调式结构可适配一定范围内的管径误差，降低现场安装的适配难度。模型装配阶段严格按照实际安装顺序构建配合关系，先完成两侧固定扶手架的定位装配，再将固定支座锁紧在一侧竖向扶手管上，随后将活动门架通过销轴与固定支座铰接，内置弹簧卡装在铰接位的复位槽内，最后调整门体的转动行程，保证门体开启至最大角度时不会与相邻结构产生干涉，关闭时门体端部可与另一侧扶手的限位件精准贴合，起到可靠的临边防护作用，整体结构简洁可靠，无冗余部件，兼顾防护实用性与安装便捷性。
