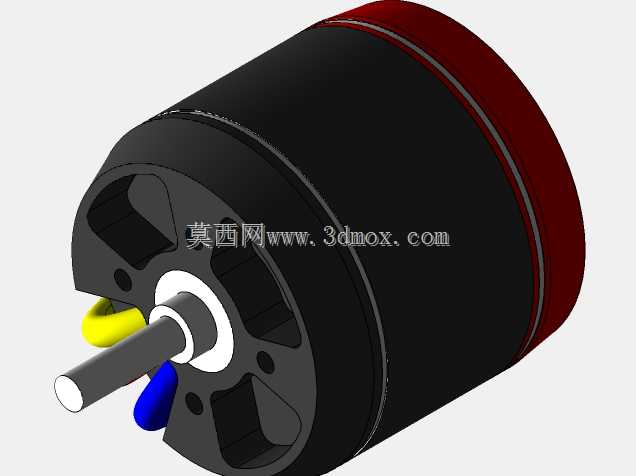

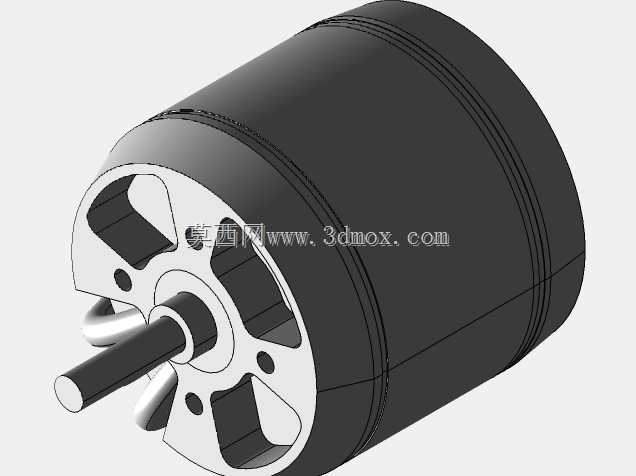

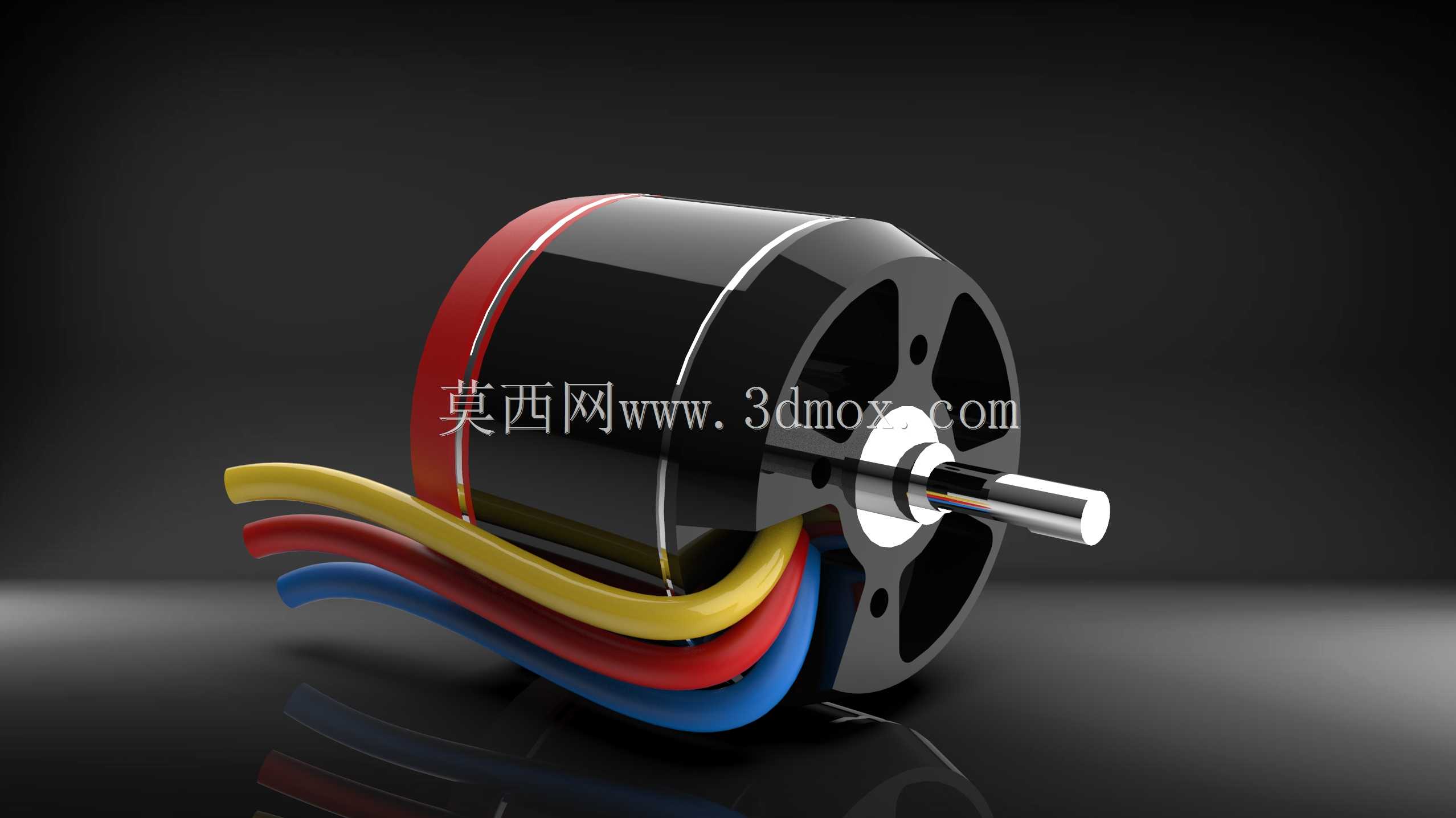

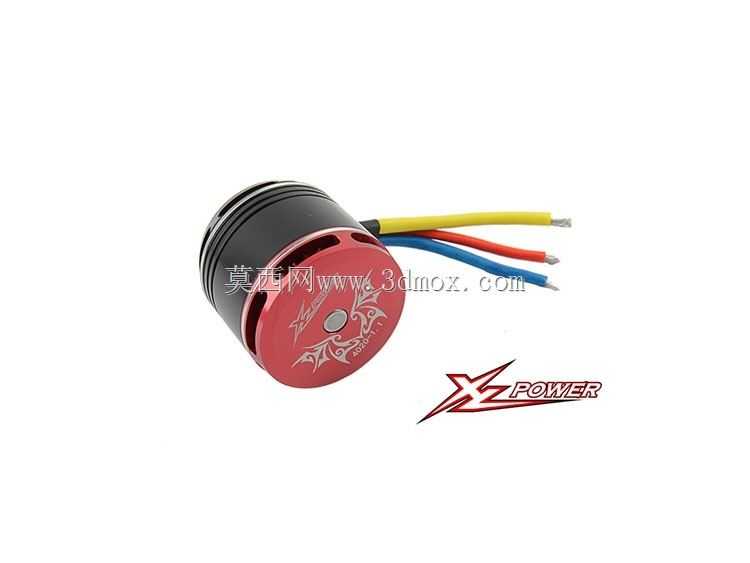

XL52M01外转子无刷动力电机结构

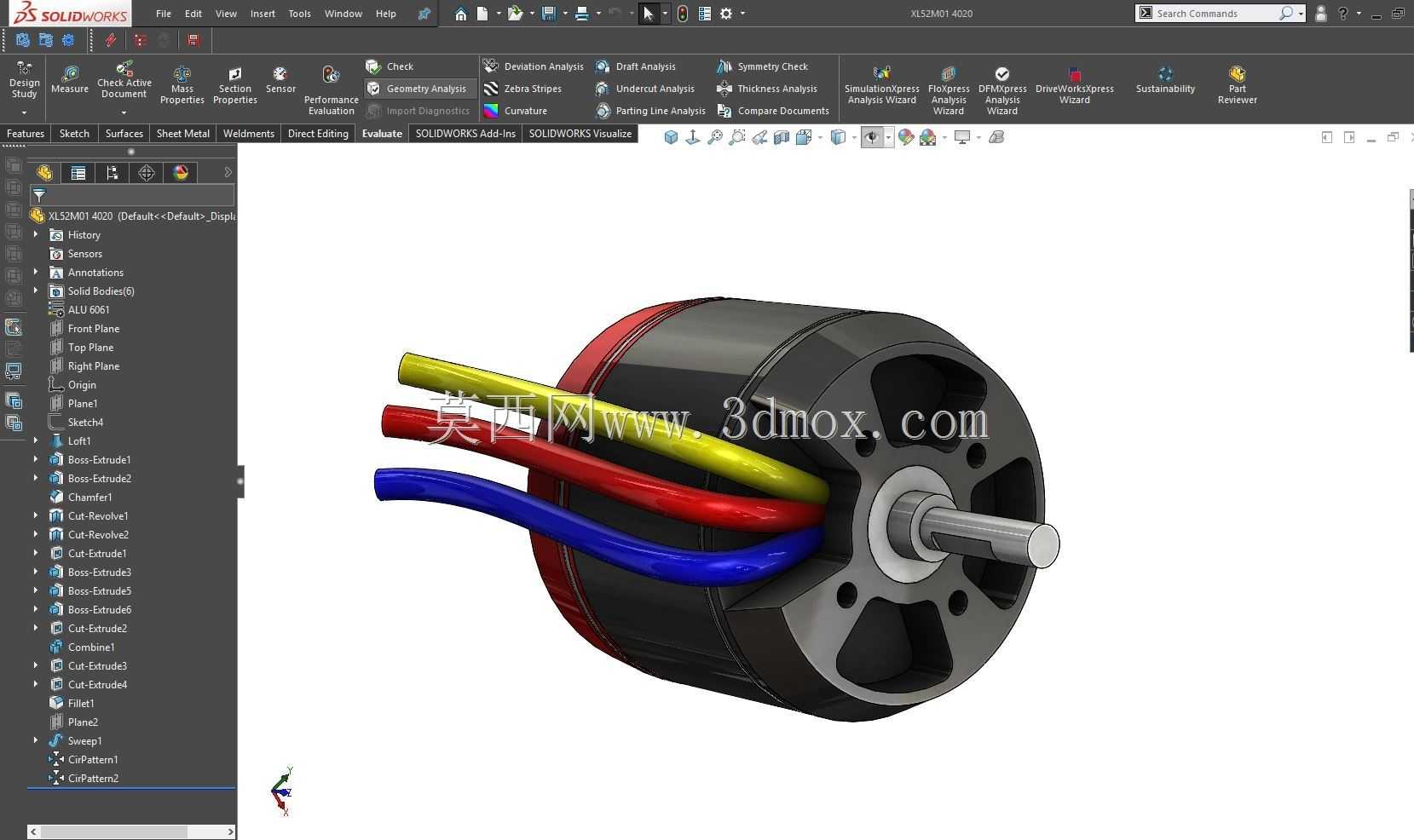

这款外转子无刷动力部件，常被应用在中小型航模、便携植保无人机、桌面级小型动力传动模组、智能代步滑板等对动力密度有较高要求的场景中，作为核心动力输出单元，它需要在高转速工况下保持稳定的扭矩输出，同时兼顾轻量化与散热效率，适配不同负载下的持续运转需求。从结构设计逻辑来看，外转子的结构形式让转动惯量更匹配高转速响应需求，定子绕组固定在中心基座上，转子外壳内嵌永磁体，转动时外壳随磁体同步旋转，直接连接输出轴带动负载，省去了额外的传动减速结构，能有效降低动力传输过程中的损耗。出线端采用三色相线布局，分别对应三相绕组的接线端，方便调试时匹配电调的相序，避免接反导致的反转或启动异常，线缆的弯折弧度做了适配性设计，预留了安装时的走线空间，不会因为壳体边缘的剐蹭破坏线皮绝缘层。输出轴采用台阶式定位结构，轴径的公差匹配常规的桨座、同步带轮安装孔公差，轴端的限位卡槽可以配合卡簧完成轴向固定，防止高速运转时负载件出现轴向窜动。安装端的端盖上预留了四个对称的安装孔，孔位的分布圆直径适配主流的航模、小型动力模组的安装支架尺寸，安装时不需要额外做转接板加工，就能直接固定在预设的安装位上，端盖的镂空结构一方面是为了降低整体重量，另一方面可以让运转时带动的气流直接穿过定子绕组间隙，带走绕组通电产生的热量，避免长时间高负载下出现绕组过热退磁的问题。壳体的表面做了氧化处理，不同颜色的壳体圈边除了标识KV值区间，也能在装配时快速区分同系列不同参数的型号，避免选型装配时出现错装。转子外壳与端盖的配合面采用小间隙过盈配合，配合定位台阶保证同轴度，减少高速转动时的径向跳动，降低运转过程中的振动噪音，输出轴与转子壳体的连接位置做了滚花销固定，保证大扭矩输出时轴与转子不会出现相对滑动。在做整机结构适配时，需要注意预留出线端的线缆弯折空间，避免安装后线缆被挤压在壳体与安装支架之间，同时要保证安装面的平面度，防止锁紧安装螺丝时端盖出现形变，摩擦转子外壳导致运转卡滞。这类动力部件的三维结构建模，需要重点把控转子与定子的气隙均匀度，气隙过大会降低磁能利用率，导致输出扭矩不足，气隙过小则容易因为加工装配公差出现扫膛问题，建模时需要给加工与装配预留合理的公差带，同时还原安装孔位、轴径、出线位置的关键尺寸，保证后续做整机装配干涉检查时，能准确判断部件与周边结构的位置关系，避免实际加工组装时出现尺寸不匹配的问题。
