N20小型减速齿轮电机三维结构设计

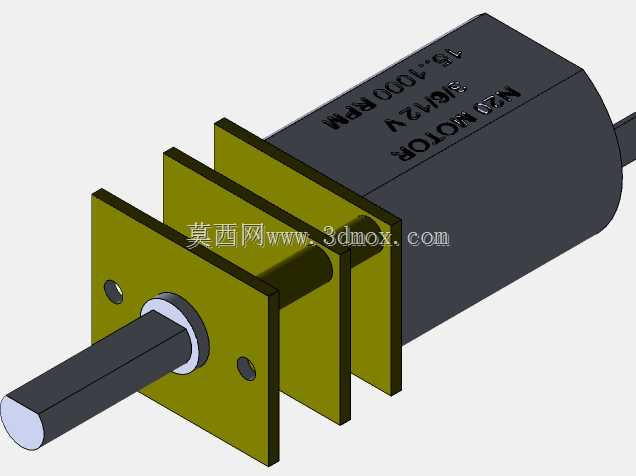

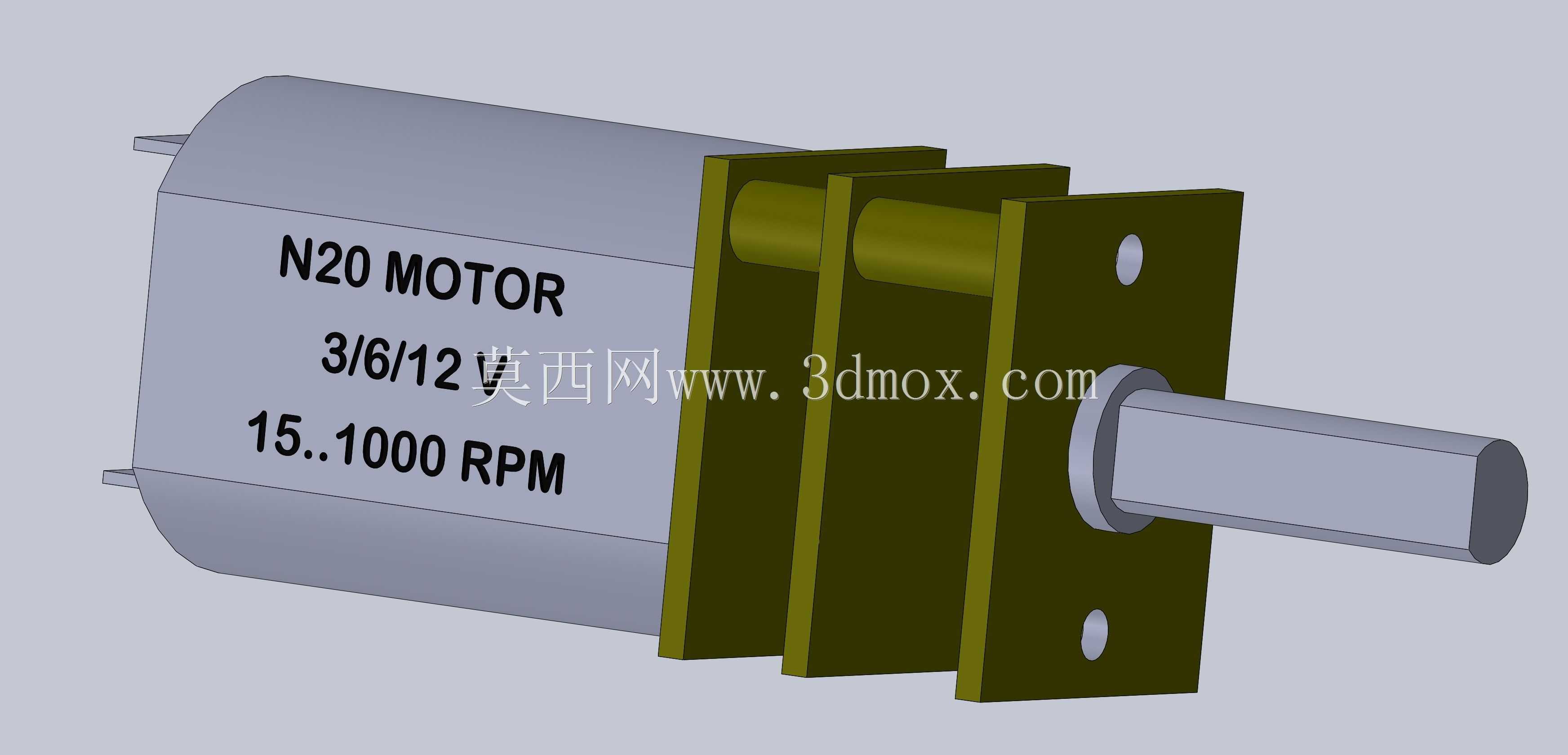

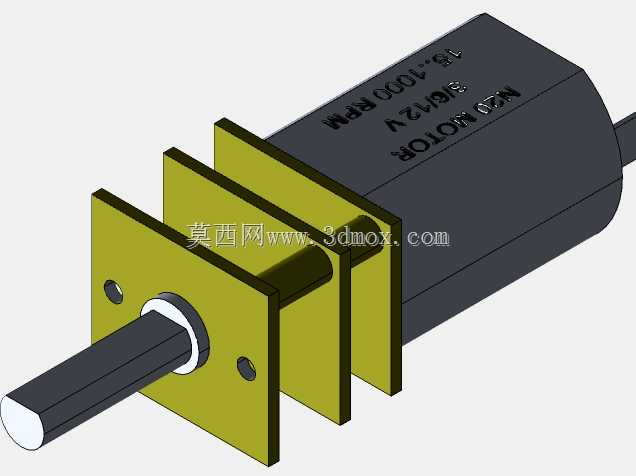

这款N20规格的小型齿轮减速电机，是微型传动场景里应用极广的动力元件，日常做小型智能设备、精密传动机构选型时经常会接触到。从结构设计来看，模型完整还原了电机本体与减速箱的装配关系，电机主体为圆柱型壳体，直径12mm、本体长度25mm，输出端搭配的金属安装支架预留了两个对称安装孔，安装孔位与输出轴的同轴度、端面跳动公差都在建模时做了对应约束，能直接适配常规微型设备的安装位，不用额外做孔位适配修改。

做这类微型电机建模时，首先要兼顾实际装配的干涉问题：减速箱内部的多级齿轮啮合间隙、输出轴与轴承位的配合公差、安装支架与减速箱端盖的贴合面，都要按照实际量产零件的尺寸链来做约束，不能只做外观曲面忽略内部装配逻辑。很多新手建模时容易把减速箱外壳和电机本体的衔接位做的过于理想化，实际生产中这个位置是压装配合，建模时要预留对应的压装余量，同时要保证输出轴的伸出长度符合常规配套负载的安装要求，避免后续做整机装配时出现轴长不够或者过长干涉的问题。

从应用场景来说，这类微型减速电机常用在智能门锁传动机构、小型桌面云台、精密电子锁具、微型玩具传动结构、小型医疗采样设备的进给机构里，不同应用场景对输出转速的要求不同，这款模型对应的减速比覆盖3、6、12等多个档位，输出转速区间适配15转到1000转的不同需求，选型时可以根据负载扭矩、输出转速的要求匹配对应的减速比参数。建模时特意还原了电机外壳的标识区域、减速箱的分层结构、输出轴的D型切面，这些细节都是实际装配时的关键定位特征：输出轴的D型切面是为了和配套的传动轮做周向固定，避免传动时出现打滑空转，安装支架的两个定位孔可以直接用M2或者M2.5的螺丝固定在设备基板上，安装端面与输出轴的垂直度公差控制在0.02mm以内，能保证传动时输出轴不会出现偏摆，降低运转噪音和齿轮磨损速度。

在做整机结构设计时，这类微型电机的安装边界要提前预留：除了电机本体的径向尺寸，还要考虑接线端的出线空间、减速箱端的负载安装空间，模型里把电机尾部的出线位、安装支架的厚度都做了1:1还原，结构工程师在做布局时可以直接套用模型的尺寸做腔体预留，不用再反复核对样品尺寸，能大幅缩短选型和结构校核的时间。另外建模时对齿轮减速箱的内部腔体也做了实体还原，后续如果要做齿轮参数的修改、减速比的调整，可以直接在现有模型基础上修改内部齿轮的齿数、模数参数，不用重新搭建整个电机的外部结构，对于做系列化产品设计的工程师来说，这种参数化的基础模型能节省大量重复建模的时间。
