立式多级硬齿面齿轮传动箱体结构

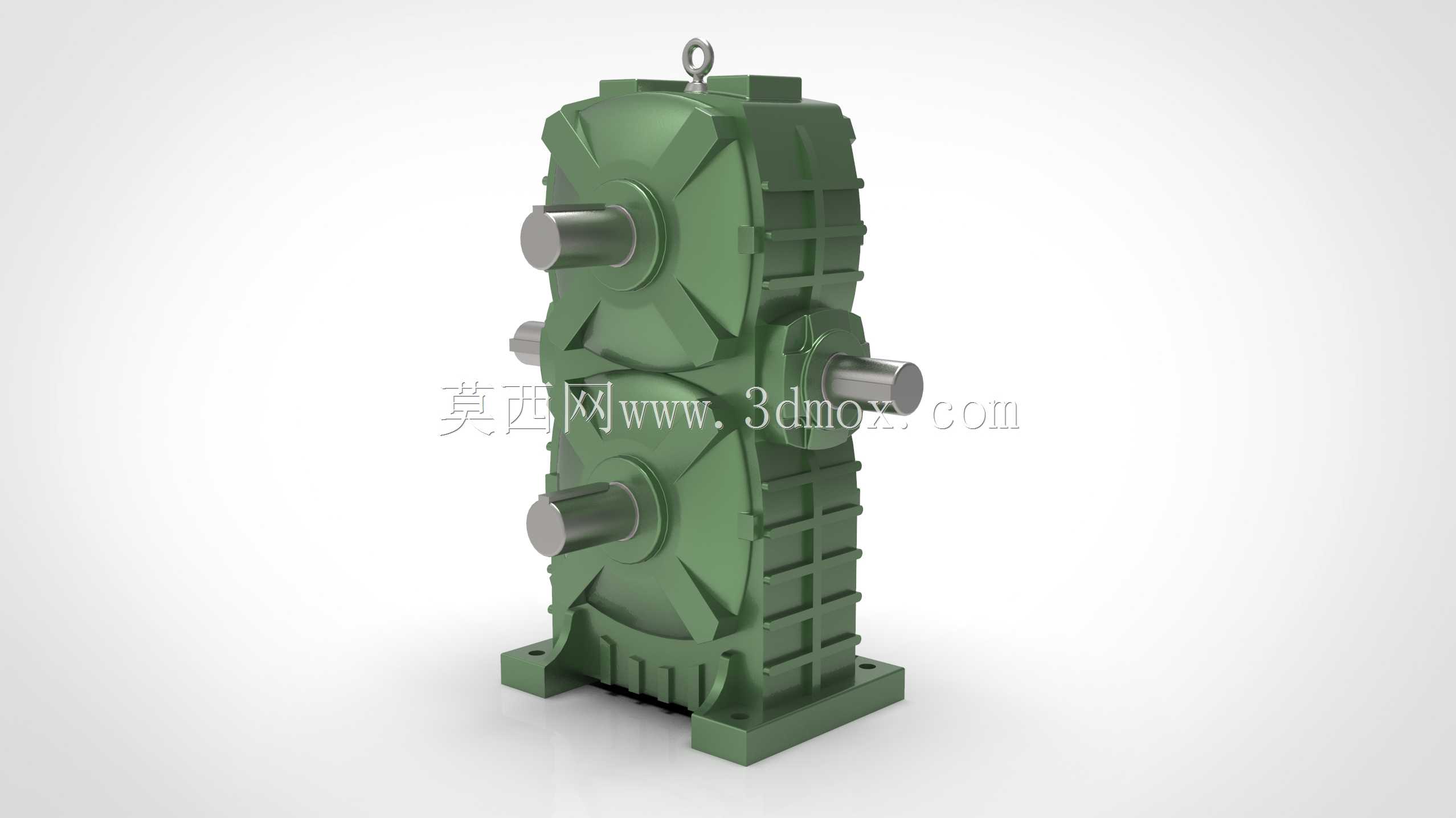

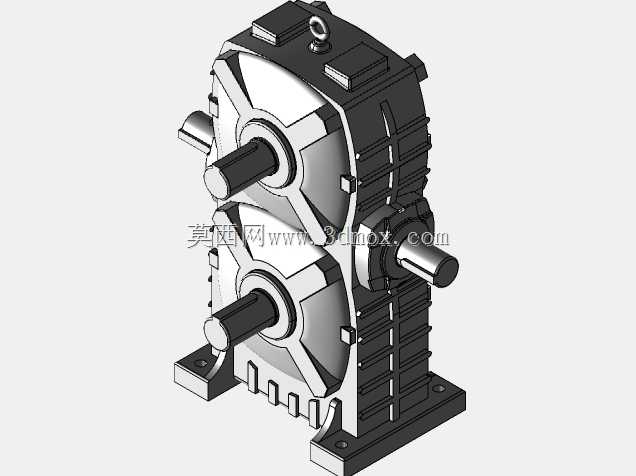

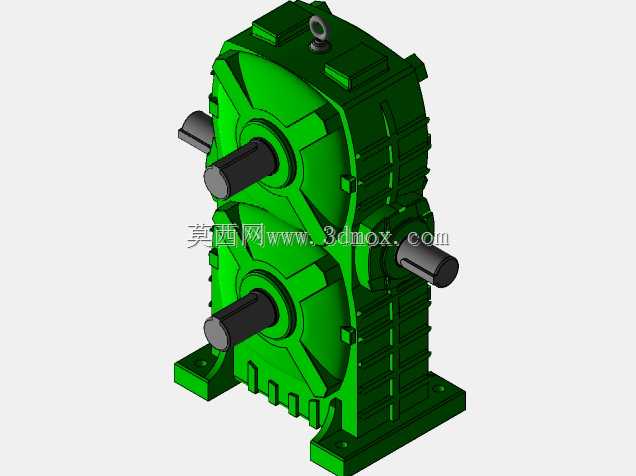

　　这款立式排布的多级齿轮传动箱体，主要面向起重、冶金输送、建材生产等需要大传动比、重载持续作业的工况场景，作为动力传递与转速匹配的核心部件，承担着将原动机高转速低扭矩输出转化为作业端低转速高扭矩动力的核心作用，可适配多轴输出的传动需求，满足不同工位同步取力的使用要求。从结构设计来看，整体采用立式叠装的布局思路，将多级齿轮传动副沿垂直方向依次排布，相比卧式排布的同参数减速箱体，大幅压缩了水平方向的安装占地空间，适配安装面局促、垂直方向有充足布置空间的设备机架。箱体本体采用分体式合箱结构，结合加强筋的网格状排布，既保证了铸造加工阶段的拔模便利性，也能在齿轮啮合传递大扭矩时，抵消箱体承受的径向与轴向交变载荷，

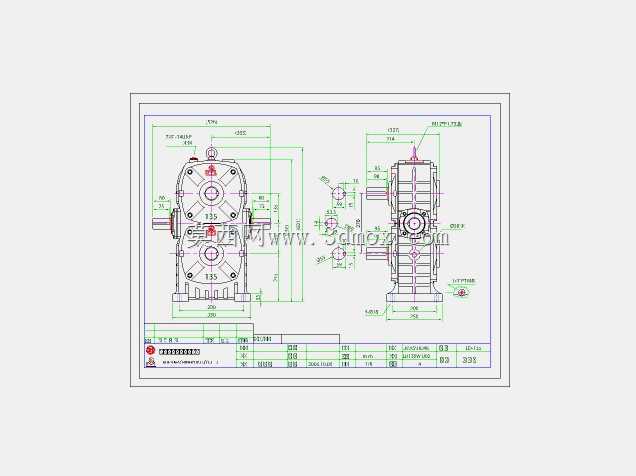

　　避免箱壁出现形变导致齿轮啮合间隙偏移、传动精度下降的问题。输入输出轴的伸出端均做了轴肩定位结构设计，可适配标准规格的联轴器、链轮或齿轮安装，轴伸位置的密封槽预留了足够的安装空间，可根据使用场景的防尘、防漏油需求，配置骨架油封或者迷宫密封结构。顶部设置的吊环结构，充分考虑了整机装配、现场吊装移位的受力需求，吊环安装位置经过重心校核，吊装时箱体可保持垂直姿态，避免磕碰轴伸或者安装基面。底部的安装底座采用带加强筋的法兰式结构，四个安装孔的孔位间距、孔径尺寸均匹配通用安装标准，安装基面的平面度公差控制在合理范围，可保证安装后箱体的垂直度，避免轴系出现偏载。设计阶段针对各级齿轮的中心距、轴系跨距做了反复校核，保证齿轮啮合的侧隙、

　　接触斑点符合重载传动的要求，箱体内部的油道、油位观察位置、放油孔的排布也兼顾了日常维护的便利性，无需拆解箱体即可完成润滑油更换、油位检查的常规操作。多输出轴的布局可以同时为多个执行机构提供动力输出，减少整套设备的动力源配置数量，简化整体传动链路，降低设备整体的故障点。箱体的外壁加强筋除了提升结构刚性之外，也能增大散热面积，在持续重载作业时帮助齿轮啮合产生的热量快速散发，避免箱体内油温过高导致润滑油性能下降，延长齿轮与轴承的使用寿命。
