联盟圆锥形外螺纹液压管接头模型

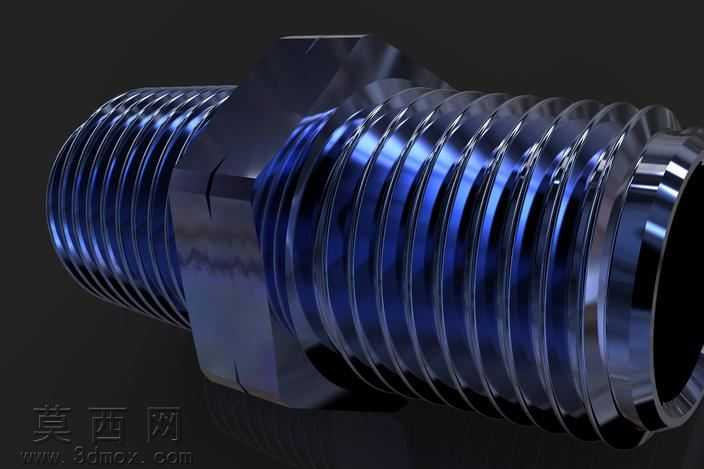

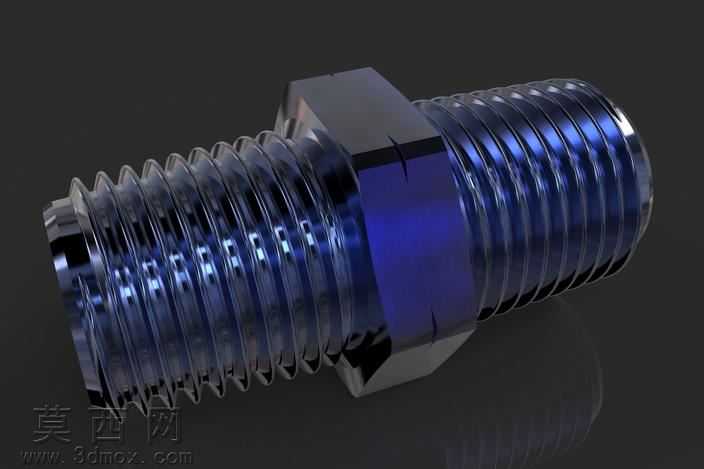

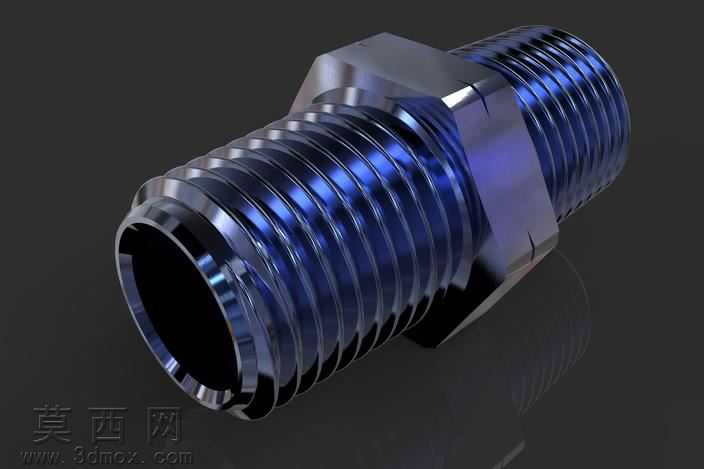

本模型为联盟圆锥形男性管接头，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循液压气动管路连接件的通用尺寸规范，精准还原接头的核心结构特征。模型主体包含两端外螺纹段、中部六角拧动台、过渡锥面三个核心结构区域，建模时先通过旋转特征构建接头的整体基体轮廓，再对两端螺纹段采用螺旋线扫描切除的方式生成标准牙型螺纹，还原螺纹的牙距、牙高、锥度细节，保证螺纹结构的装配适配性；中部六角拧动台采用拉伸切除结合倒角处理，精准还原六角的对边尺寸、对角尺寸以及棱边的过渡倒角，还原实际加工后的工艺特征，同时在六角台与两端螺纹段的衔接位置，做了符合加工工艺的圆角过渡处理，避免模型出现尖锐直角，还原真实零件的加工细节。材质渲染阶段，模型整体赋予金属镀锌钝化后的深蓝色金属材质，调整材质的反射率、粗糙度参数，模拟金属机加工后的表面光泽，在螺纹牙底、六角台棱边位置做了细微的粗糙度差异处理，还原零件机加工后不同区域的表面质感差异，渲染时采用三点布光方式，主光源从斜上方打亮接头主体，突出螺纹的螺旋纹理与六角台的棱角结构，辅光源补亮暗部避免细节死黑，添加环境反射贴图模拟金属表面的环境反光效果，最终呈现的渲染效果贴近真实金属接头的视觉质感。结构设计上，该接头为直通式外螺纹连接结构，两端圆锥外螺纹可适配对应的内螺纹管路端口，依靠圆锥螺纹的锥度实现密封配合，中部六角台为安装拧动提供受力点位，整体结构紧凑无冗余特征，可直接用于液压气动管路的装配仿真、管路布局干涉检查、产品展示等场景，建模过程中对所有特征做了参数化关联，可通过修改核心尺寸参数快速生成不同规格的同系列接头模型，提升同类型零件的建模效率。
