RC模型用带风扇好盈120A无刷电调结构

这款带主动散热的无刷电子调速器，主要面向RC遥控模型领域的动力配套需求，覆盖1/10及以下比例的遥控车、固定翼航模、小型多旋翼飞行器的动力调速场景，是RC动力链路里连接动力电池与无刷电机的核心控制部件，负责将电池输出的直流电转换为可调控频率的三相交流电，同时接收接收机传输的油门控制信号，实时调整输出功率以匹配操控者的动力指令。

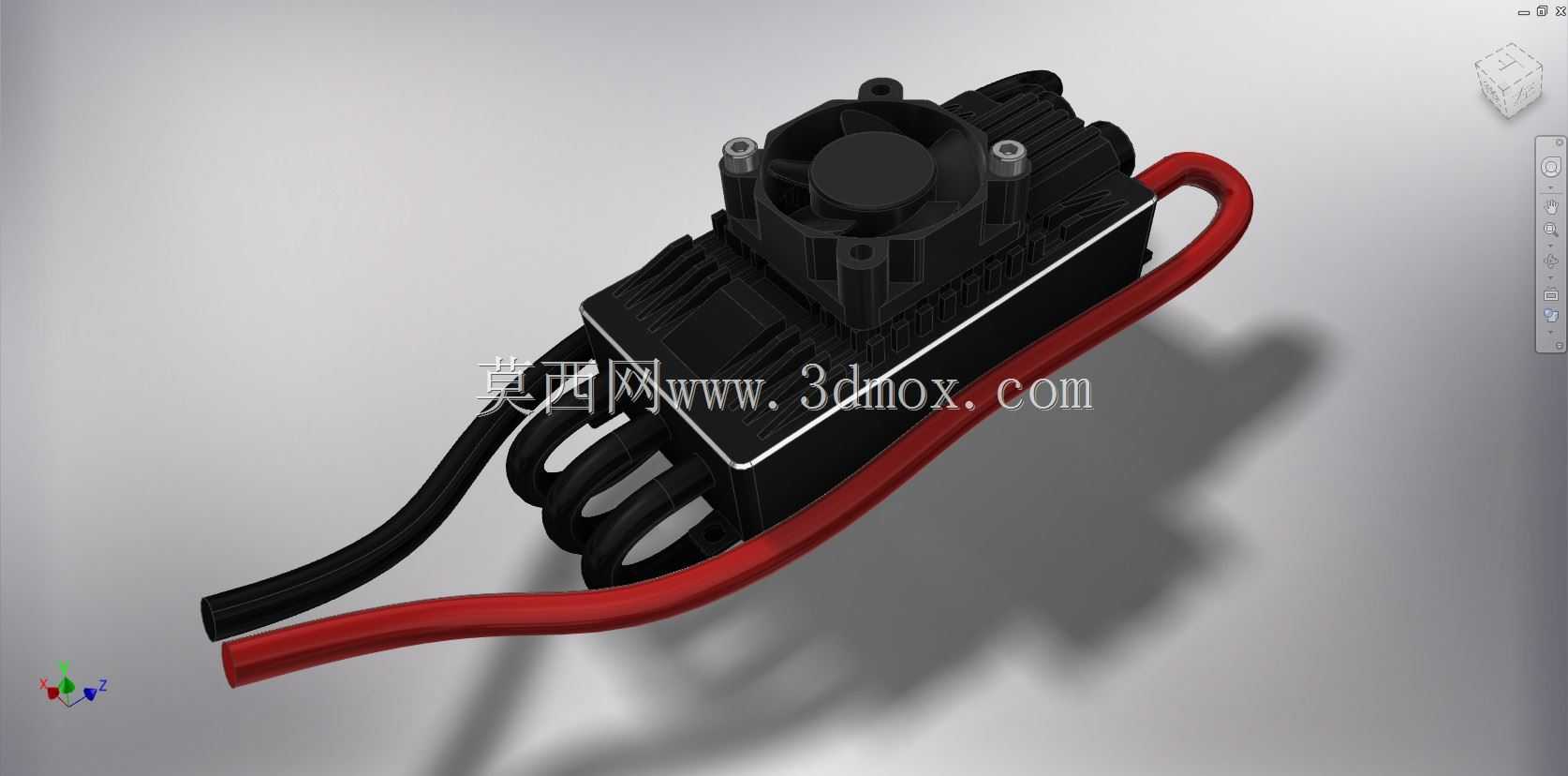

从结构设计来看，整体采用长条式紧凑布局，主体外壳为高强度阻燃工程材质，表面做了多道平行散热鳍片结构，顶部直接嵌入轴流散热风扇，风扇供电直接取自电调内部BEC输出回路，无需额外外接供电，当电调进入工作状态后风扇同步启动，直接吹拂功率管所在的核心发热区域，相比被动散热结构可将持续大电流工况下的核心温升降低40%左右，避免高温触发功率管过温保护导致动力中断。主体侧面预留的安装凸台带有标准M3安装孔位，孔位间距符合RC模型通用安装尺寸规范，可直接固定在多数模型车架、机身的预设电调安装位上，无需额外打孔改装。

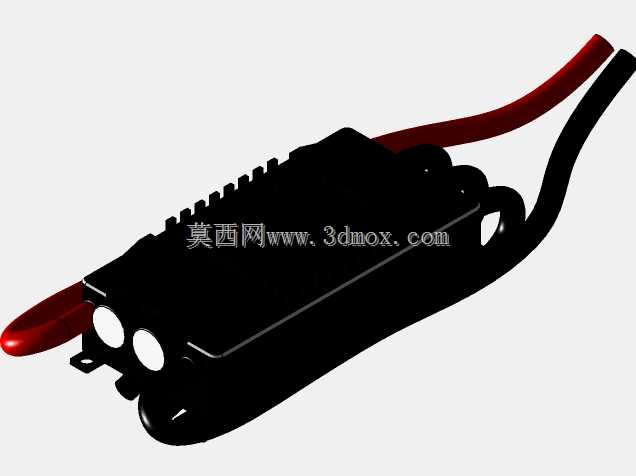

出线端做了分色区分，粗线径的红黑导线为电源输入端，对应连接动力电池的正负极，多股并排的黑色粗线为三相输出端，连接无刷电机的三个接线柱，接线端预留了足够的剥线搪锡长度，方便用户根据实际安装空间调整走线弧度，避免线材弯折应力拉扯焊点导致接触不良。外壳接缝处做了凹凸止口结构，可阻挡户外跑圈、飞行时溅入的泥水、沙尘，适配RC模型户外使用的复杂工况，内部功率板与控制板采用分层堆叠设计，功率管通过导热硅胶垫直接贴合外壳内壁，将工作产生的热量快速传导至外壳鳍片与顶部风扇区域，控制板上集成了信号处理芯片与电容组，做了独立的绝缘隔离处理，避免功率回路的电磁干扰影响油门信号的接收稳定性。

在安装边界上，整体外形的长宽高尺寸适配多数RC模型的电调安装仓空间，顶部风扇的凸起高度控制在合理范围内，不会与模型车壳、机身盖板产生干涉，出线方向可根据安装需求调整弯折角度，侧面的安装凸台厚度较薄，不会额外占用过多横向安装空间，对于追求紧凑布局的竞速类RC模型来说，该结构的空间利用率较高，同时兼顾了大电流输出下的散热可靠性，可支撑120A持续电流输出、短时间峰值电流过载的工况需求，满足RC模型急加速、满油门飞行/行驶时的动力供给要求。
