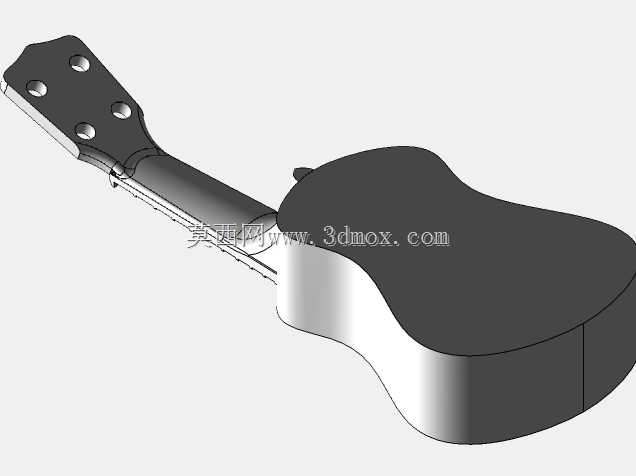

可分体3D打印四弦袖珍尤克里里结构设计

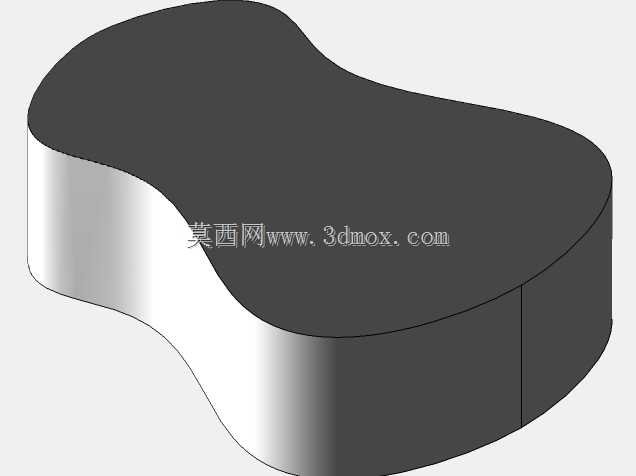

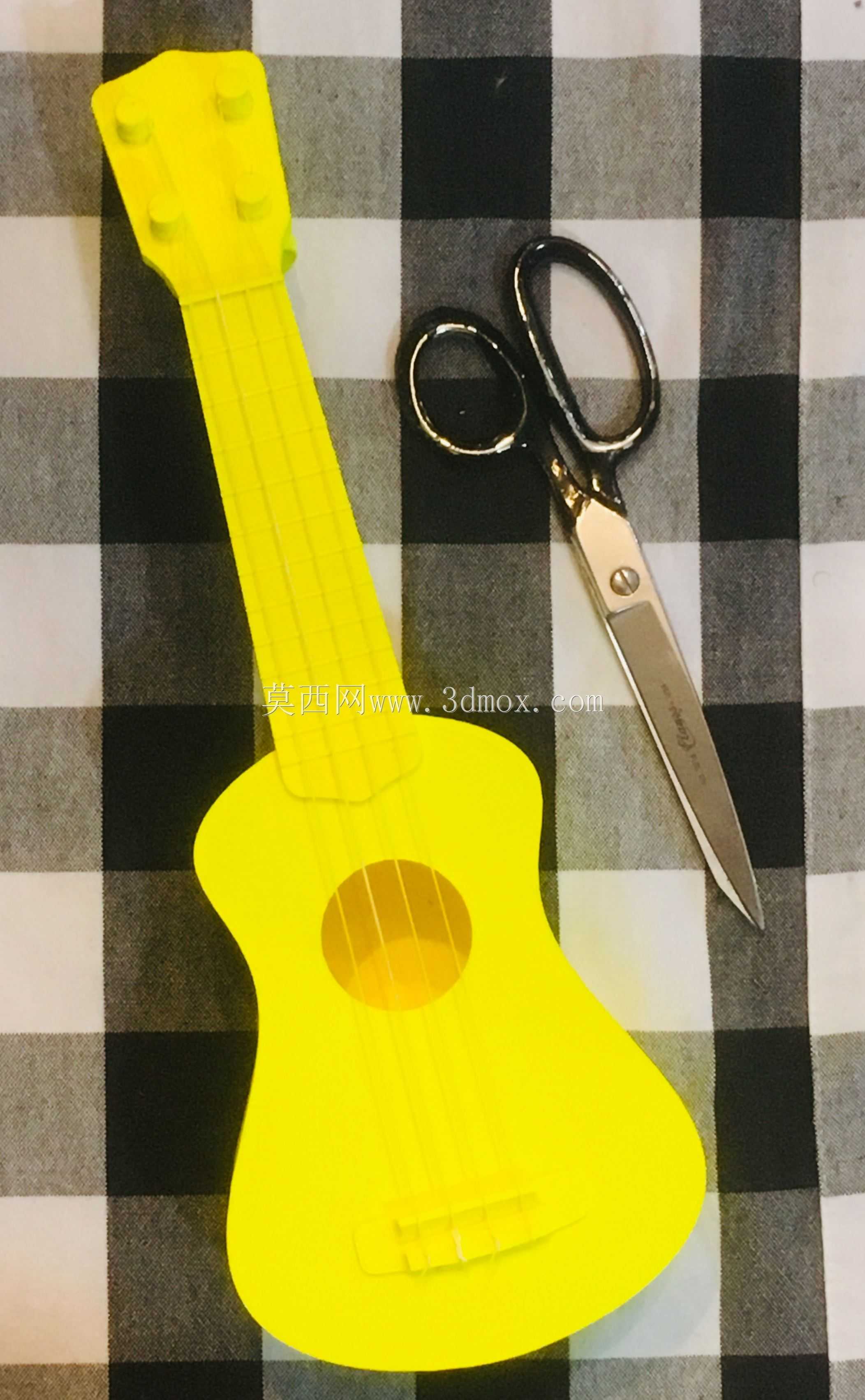

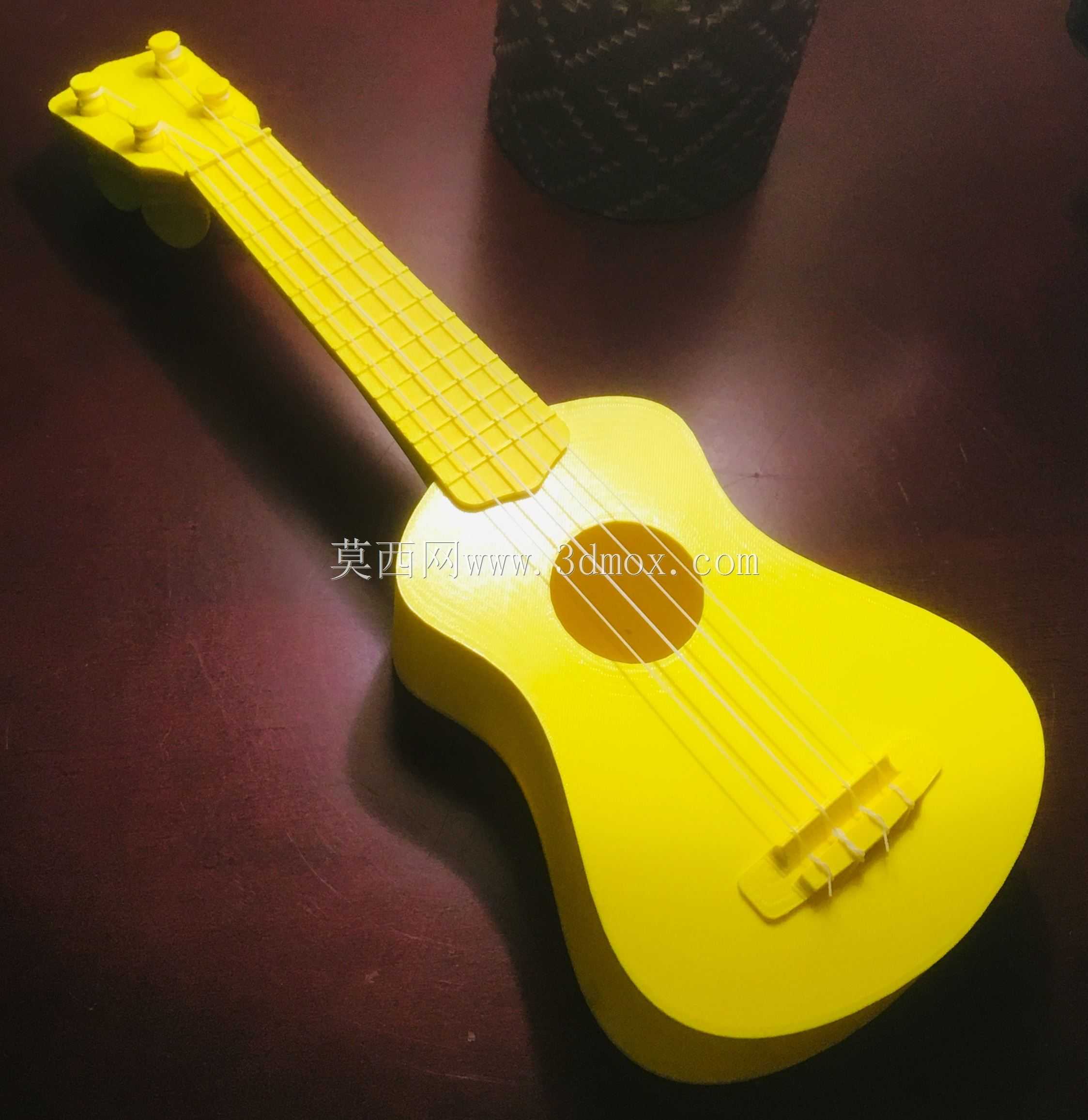

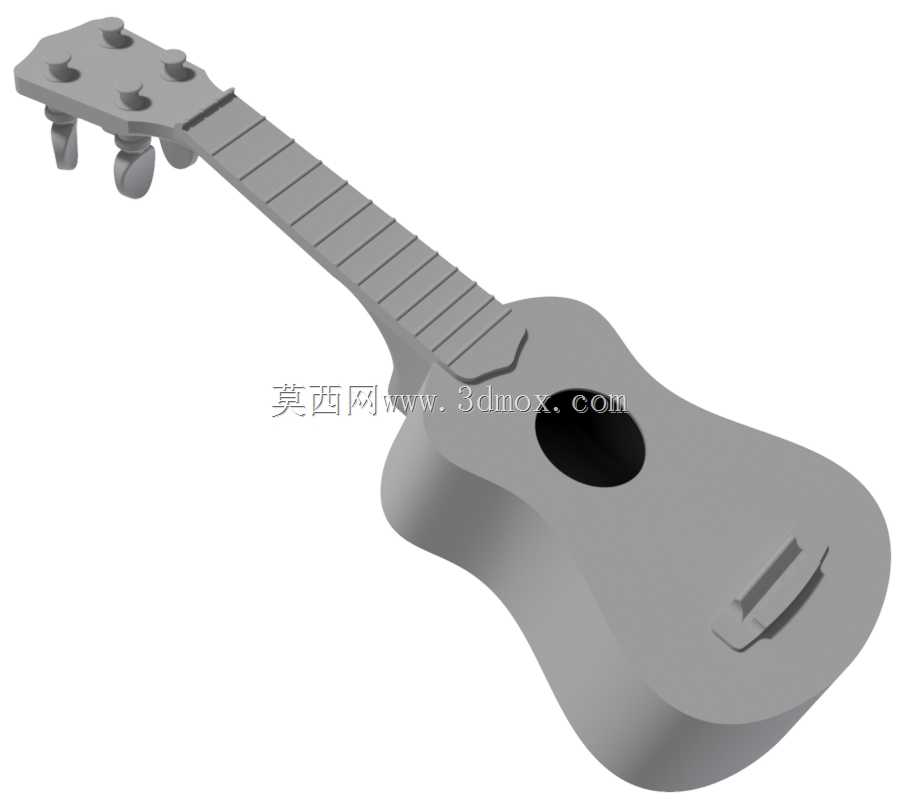

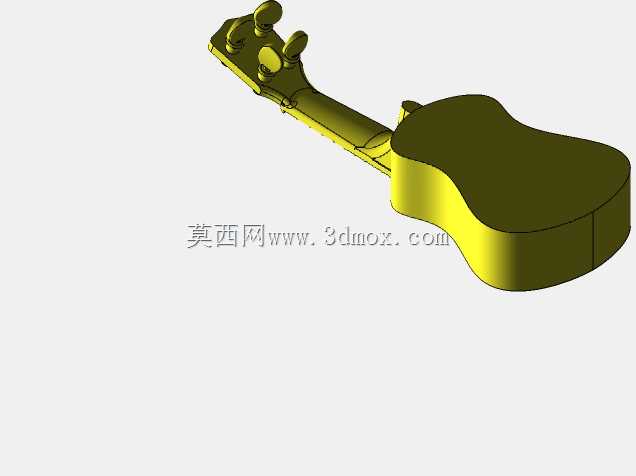

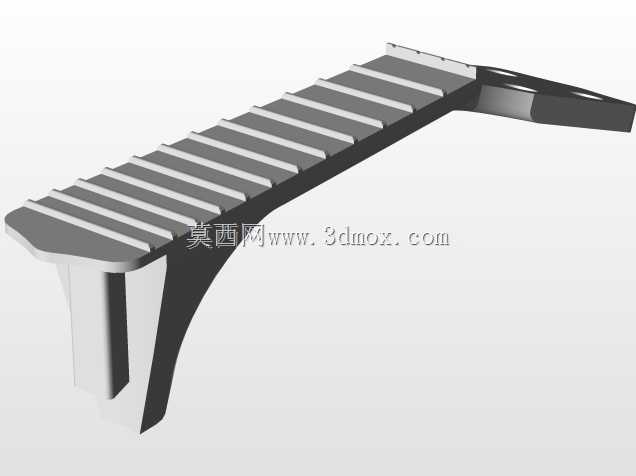

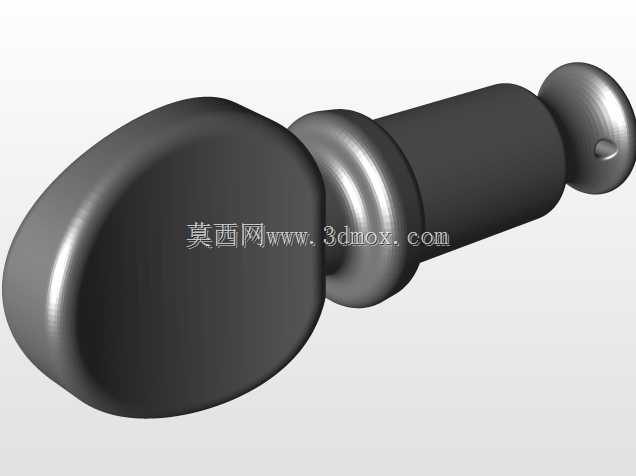

这款分体式打印的袖珍弦鸣乐器，核心定位是面向桌面级FDM双挤出打印场景的可落地制作方案，解决了小尺寸打印设备无法一体成型完整弦乐器的尺寸限制问题。从结构设计逻辑来看，整体拆分为琴颈、琴身两大主体部件，额外配套4个摩擦式调音销钉，拆分边界完全匹配8英寸×8英寸的常规桌面级打印机成型平台尺寸，无需大尺寸打印设备即可完成全部部件制作，大幅降低了个人爱好者、创客教育场景的制作门槛。琴颈与琴身的连接采用隐藏式燕尾榫结构，这种结构无需额外金属紧固件，依靠榫卯的过盈配合即可实现稳固连接，装配后拼接缝隙极小，不会破坏琴身整体的外观完整性，同时燕尾榫的咬合方向与琴弦拉力方向垂直，能够有效抵消琴弦张紧后对拼接位置产生的拉脱力矩，长期使用也不会出现拼接位松动、琴颈偏移的问题。琴身采用局部中空结构设计，在保证壳体结构强度的前提下，既减少了打印耗材的用量，也能形成弦乐器所需的共鸣腔体，保证基础的发声效果；中空区域的悬空结构设计适配可溶性支撑的打印工艺，使用双挤出打印机搭配可溶性支撑材料打印时，无需手动拆除复杂内腔的支撑，溶解后即可获得光滑的内腔表面，避免手动拆支撑造成的内壁毛刺破坏共鸣效果。从实际应用场景来看，这款模型既可以作为3D打印教学中的结构拼装实训案例，帮助学习者理解榫卯连接、拆分打印的设计思路，也可以作为个人DIY的趣味音乐小物件，装配标准琴弦后即可实现正常弹奏，调音销钉采用摩擦式锁紧结构，无需额外采购金属调音旋钮，打印完成后简单打磨装配即可使用，整体打印后处理工序极少。设计过程中充分考虑了打印工艺的容错性，所有外表面均做了最小0.8mm的圆角过渡，避免打印过程中出现尖角翘曲、层间开裂的问题，琴颈上的品丝位置采用一体化凸起设计，无需后期粘贴品丝，打印完成后简单打磨表面即可获得顺滑的按弦手感，琴桥位置预留了琴弦绑定的卡槽结构，琴弦安装时无需额外打孔，直接卡入卡槽即可固定，降低了装配难度。
