FRC竞赛用模块化电气控制容纳外壳结构

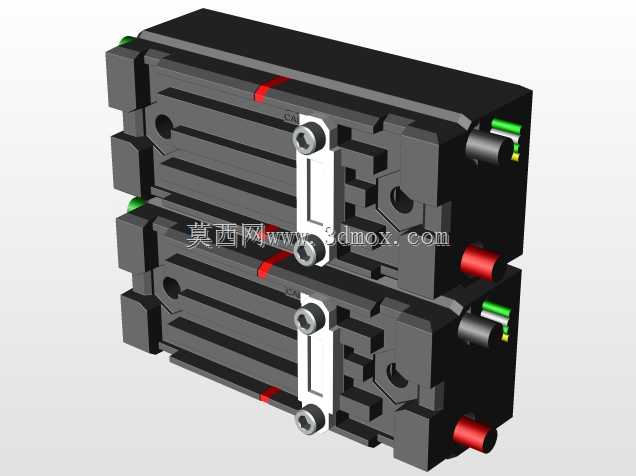

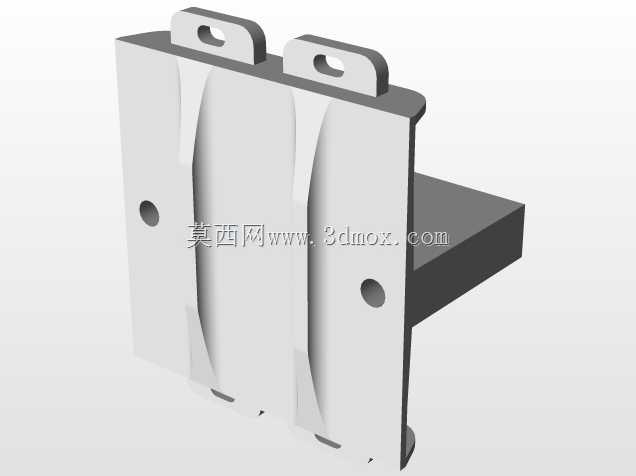

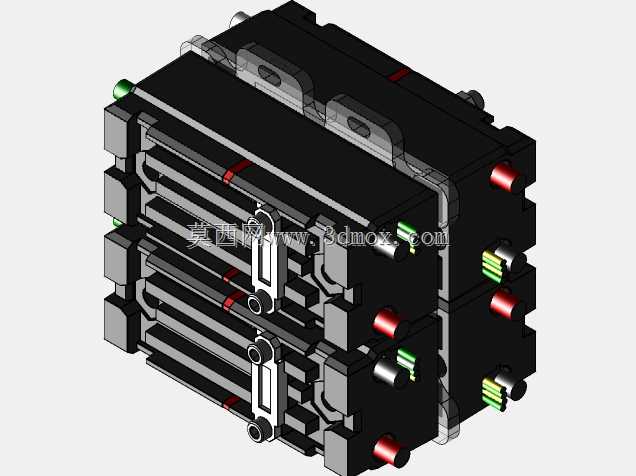

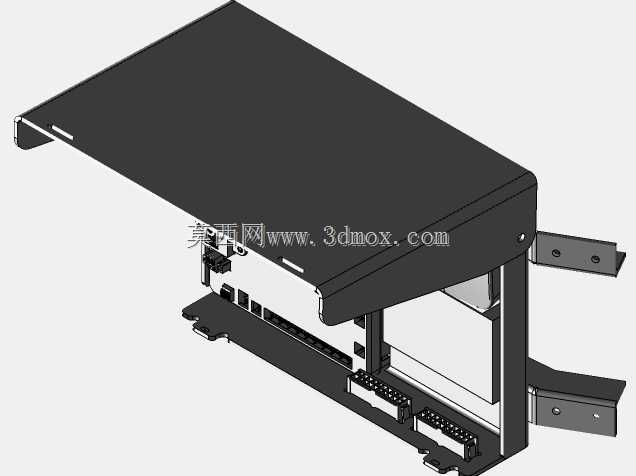

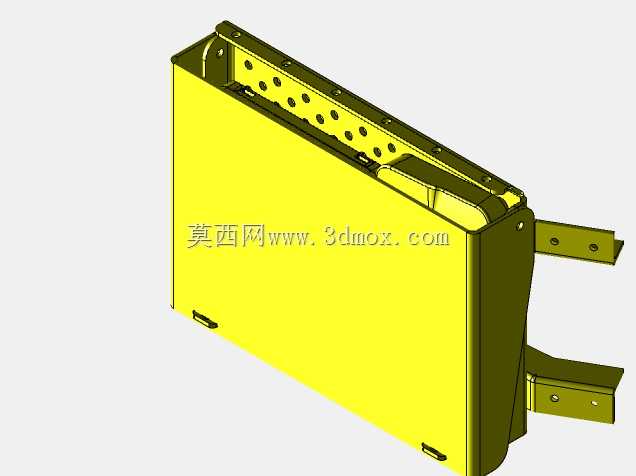

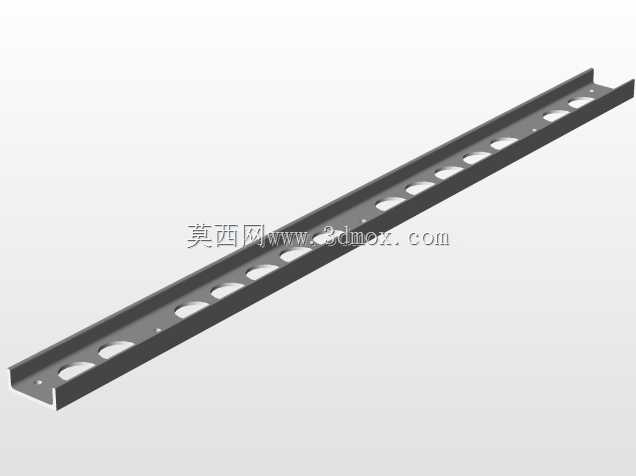

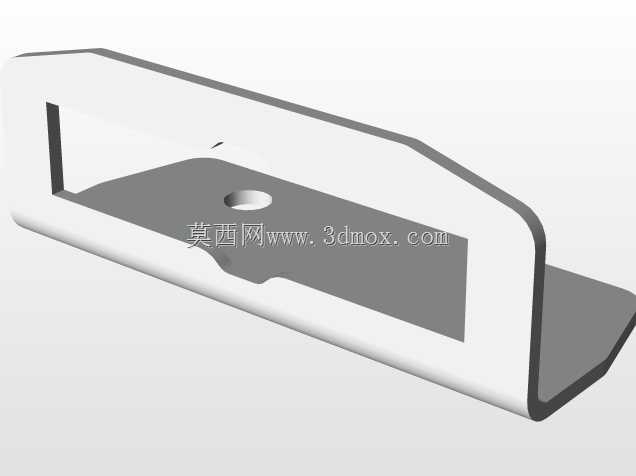

　　设计阶段首先考虑的是安装边界的适配性，外壳整体采用折边钣金拼接的结构形式，底部预留了与机器人铝型材框架通用的安装孔位，可直接兼容FRC赛事常用的20系列、40系列铝型材安装标准，无需额外制作转接支架，安装时仅需通过标准T型螺栓即可完成整体固定，安装孔位预留了足够的调节余量，可适配不同布局的机器人框架安装面。外壳的模块化设计思路贯穿整个结构，整体分为底层安装基座、两侧端子安装区、中部核心元件容纳腔三个独立模块，各模块之间通过快拆卡扣与定位销连接，无需借助专用工具即可完成模块拆分。在FRC机器人竞赛的现场运维场景里，参赛队伍往往需要在极短的赛间间隙完成电气系统的故障排查、部件更换与参数调试，传统的固定式电气安装外壳往往需要拆卸大量螺丝、梳理杂乱线束才能触及核心控制元件，极大拖慢了现场抢修效率，这款模块化电气外壳正是针对这一实际痛点开发的专用容纳结构。从实际使用场景出发，这款外壳的核心定位是为FRC控制系统的各类核心元件提供稳定的安装载体与防护，同时兼顾现场快速拆装的需求。

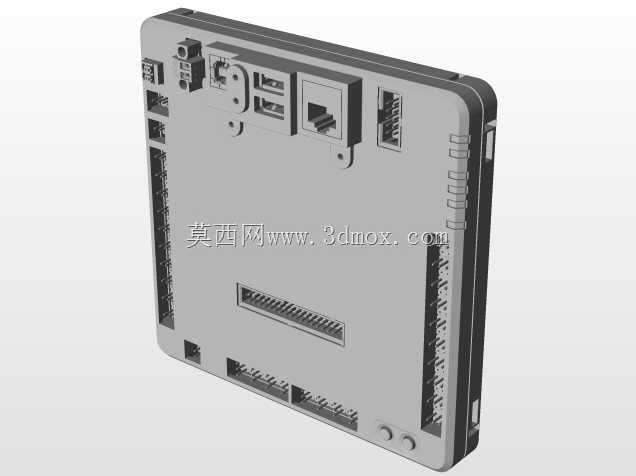

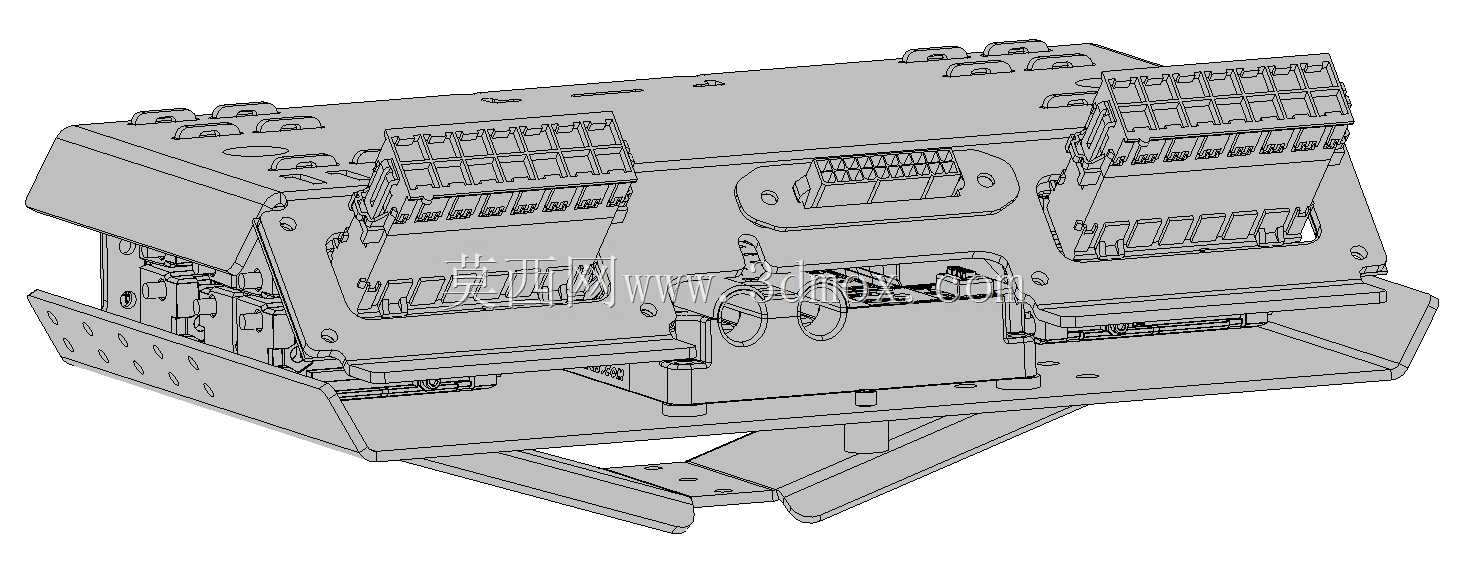

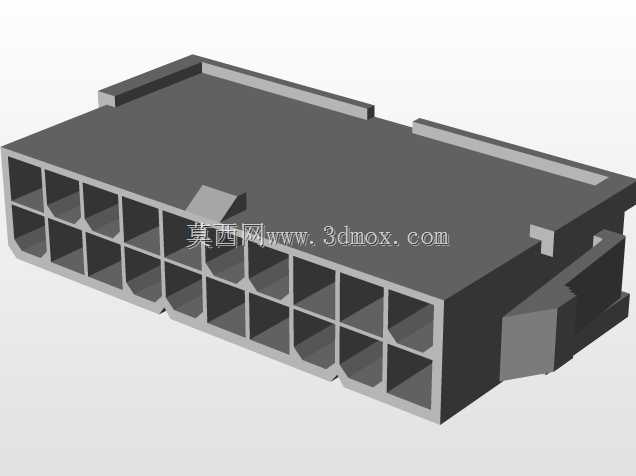

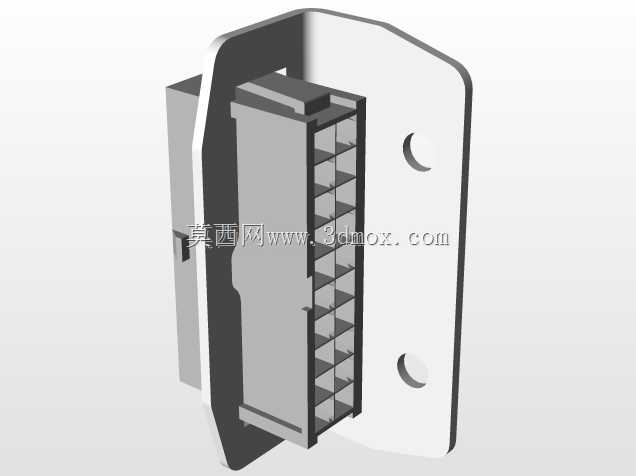

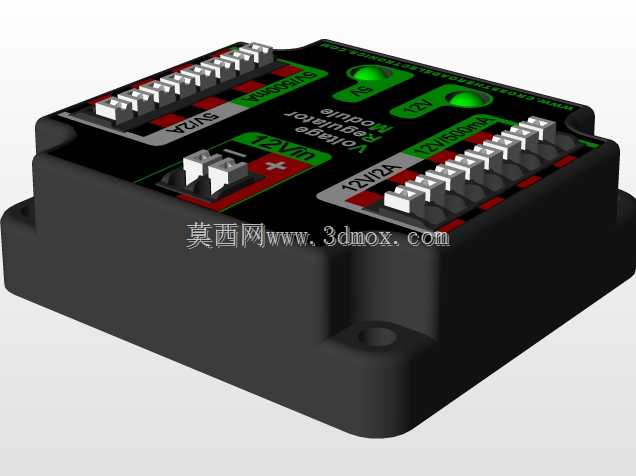

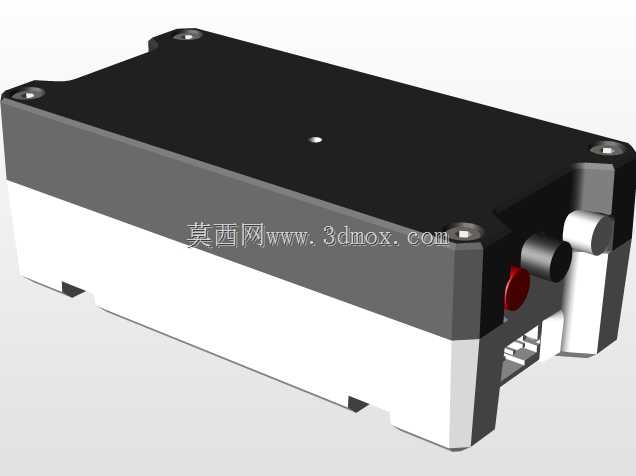

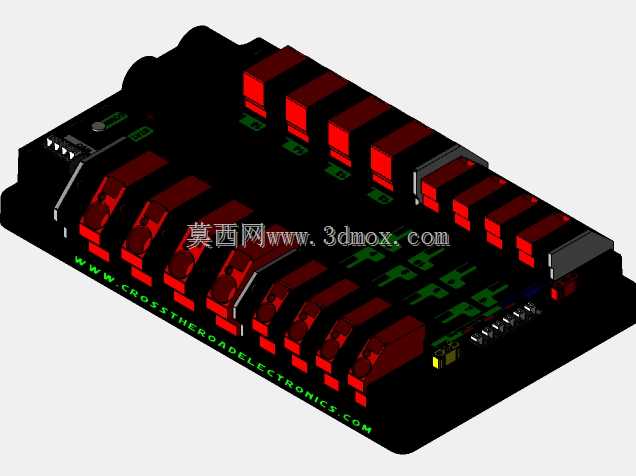

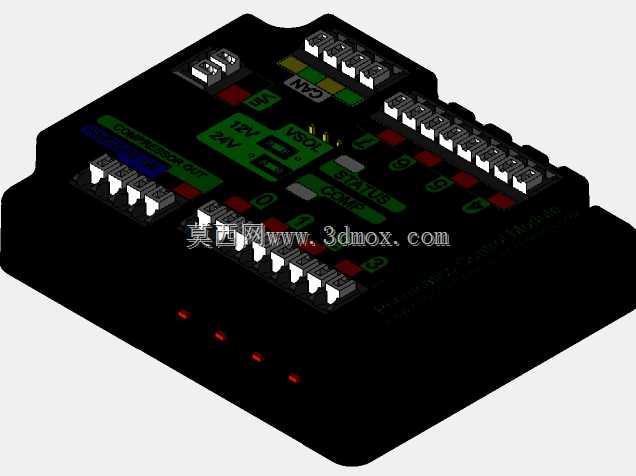

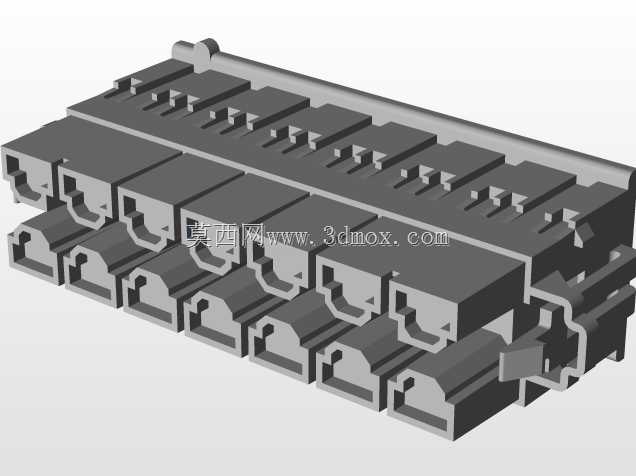

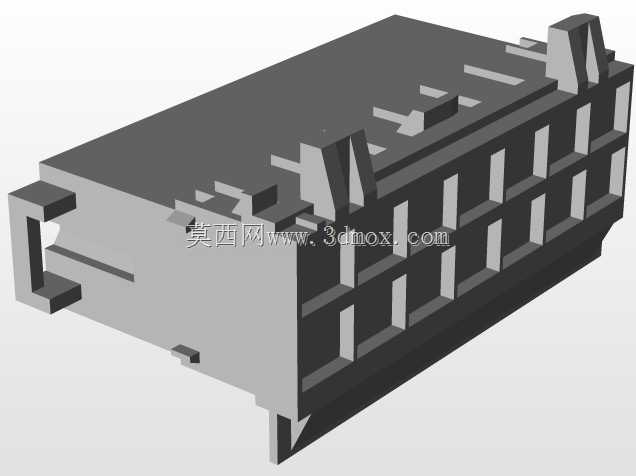

　　两侧的端子安装区预留了多组标准接线端子的安装槽位，可直接压接电源回路、信号回路的外接导线，槽位旁设计了集成式线束固定卡扣，可将外接线束沿外壳侧壁规整固定，避免机器人运动过程中线束晃动拉扯导致的端子松脱、线芯断裂问题，同时线束固定位预留了足够的弯曲半径，不会出现导线死折影响载流能力的情况。中部核心容纳腔的空间尺寸经过精准核算，可完整容纳FRC赛事常用的主控器、电源分配模块、继电器组件等核心电气元件，腔体内壁预留了多组M3规格的安装螺柱，可根据不同参赛队的元件选型灵活调整安装位置，无需在外壳上二次打孔。快拆结构是这款外壳的核心设计亮点，整个外壳与底部基座的连接采用了旋转锁扣结构，仅需拨动两侧的锁扣拨杆，即可在5分钟内将整个上部壳体从基座上分离，完全暴露内部所有电气元件，无需逐颗拆卸固定螺丝，也无需提前拆除外接端子上的导线，这在赛间抢修的场景下优势极为明显——当队伍遇到电气故障时，可直接掀开外壳快速定位故障点，更换故障元件后扣合锁扣即可恢复设备状态，大幅压缩故障排查与处理的时间。

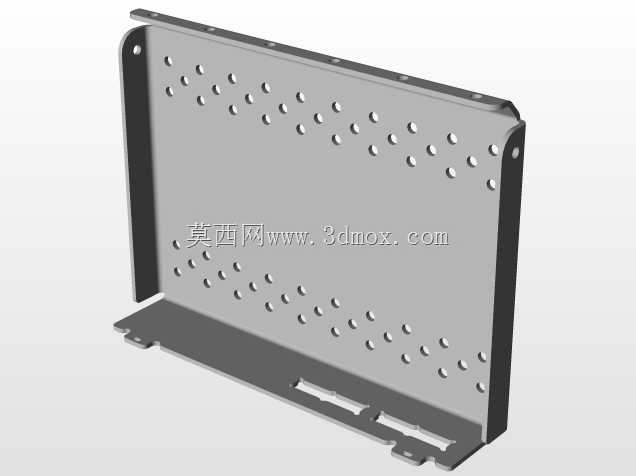

　　外壳的结构强度设计也充分考虑了FRC赛事的对抗场景，壳体采用1.5mm厚度的冷轧钢板折弯成型，拼接处设置了加强翻边，可承受赛事中常见的碰撞、冲击载荷，不会因为机器人对抗中的外力撞击出现壳体变形、内部元件移位的问题；壳体表面预留了多组散热通孔，可在不降低结构强度的前提下，为内部的功率元件提供足够的空气流通路径，避免长时间高负载运行下内部积热导致的元件性能下降。在安装兼容性上，外壳的侧壁预留了多组扩展安装位，可根据实际需求加装状态指示灯、应急开关、外接通讯接口等附加元件，扩展位的尺寸采用通用工业标准，可直接适配市面上常见的工业级电气附件。

　　从结构设计的细节来看，壳体所有的边缘位置都做了折边钝化处理，没有尖锐的毛刺棱角，避免安装、调试过程中划伤操作人员的手部，也不会割破线束的绝缘层造成短路隐患；内部的安装螺柱都采用了压铆工艺固定，不会因为反复拆装出现螺柱松动、滑牙的问题，可满足多次重复拆装的使用需求。不同于通用的电气防护盒，这款外壳的所有结构尺寸都围绕FRC控制系统的元件尺寸、赛事场景的操作需求做了针对性优化，没有多余的冗余结构，整体重量控制在合理范围内，不会给机器人增加过多的负载，同时所有的安装、操作位置都符合人体工程学设计，操作人员戴着手套也可以顺利完成锁扣拨动、端子插拔等操作，完全适配竞赛现场紧张的操作环境。
