带水冷夹套的蒸汽朋克风格冷凝盘管装置

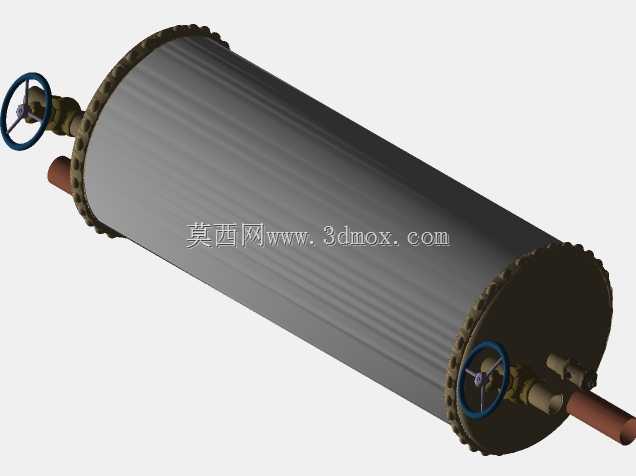

　　这款冷凝装置的核心换热部件采用紫铜螺旋盘管结构，这类结构在小型蒸馏、溶剂回收、实验级蒸汽冷凝场景中应用十分广泛，相比直管式换热结构，螺旋盘管能够在有限的立式腔体空间内大幅延长蒸汽与冷却介质的换热路径，在相同占地面积下实现更高的换热效率，适配小批量物料处理、桌面级实验装置、复古风格工艺展示设备的使用需求。装置外层设置透明玻璃冷却夹套，夹套上下端通过黄铜材质端盖做密封固定，端盖上集成了多组流体控制阀件，分别对应冷却介质入口、冷却介质回流口、待冷凝蒸汽入口、冷凝液排出口，同时单独设置了泄压阀接口，能够在夹套或腔体内压力超过安全阈值时自动泄放压力，避免密闭腔体因压力异常升高出现密封失效或结构破损的问题。

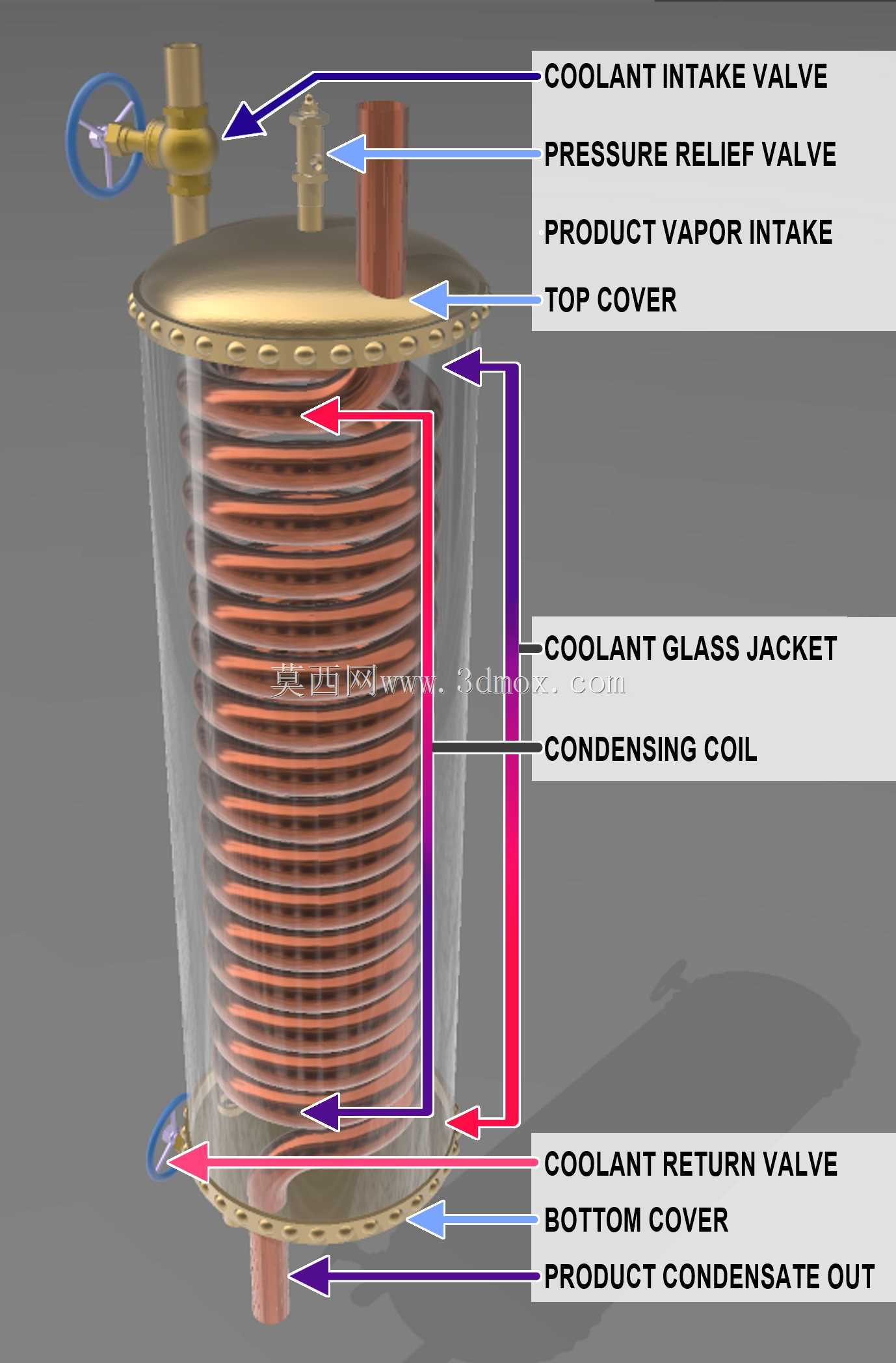

　　从结构设计逻辑来看，螺旋盘管整体沿立式腔体中轴线同轴布置，盘管两端分别连接上端盖的蒸汽入口与下端盖的冷凝液出口，高温蒸汽从上端入口进入盘管后，沿螺旋管路向下流动过程中，持续与夹套内部流动的冷却介质进行壁面换热，蒸汽逐步释放潜热凝结为液态，最终从下端出口排出；冷却介质则从夹套下部的入口进入，沿夹套与盘管之间的环形空间向上流动，与盘管内蒸汽形成逆向流动换热，能够最大化整个换热行程的对数平均温差，提升换热效率，吸热后的冷却介质从夹套上部的回流口排出，接入外部冷却循环回路即可实现持续冷却作业。

　　端盖与玻璃夹套的连接采用翻边压紧密封结构，端盖边缘设置均匀分布的压紧点位，通过紧固件将密封垫压紧在玻璃端面，既能够保证夹套的密封性能承受常规冷却回路的工作压力，也方便后期拆解维护，对盘管内壁的结垢、残留物料进行清理。所有外接阀件均采用标准管螺纹接口，能够直接对接常规规格的流体管路，不需要额外做非标转接，降低现场安装的适配难度。装置整体为立式安装结构，安装时仅需要保证底部支撑面水平，预留出下端冷凝液出口、冷却介质入口的管路连接空间，以及上端阀件的操作空间即可，不需要额外设置复杂的固定支架，整体安装边界紧凑，适合在桌面、小型设备机架内部布置。

　　手轮式控制阀的操作力矩经过适配调整，不需要借助额外工具即可手动完成开关调节，方便操作人员根据实际蒸汽流量、冷却介质温度调整阀门开度，匹配不同工况下的冷凝需求。泄压阀的开启压力可以根据实际使用场景的工作压力做对应校准，保证在异常超压时能够可靠动作。紫铜材质的盘管具备优异的导热性能，同时铜材质本身对部分有机溶剂具备较好的耐受性，适配多种常见的蒸汽冷凝场景，螺旋结构的盘管本身具备一定的形变余量，能够耐受冷热交替过程中的热胀冷缩应力，减少长期使用过程中焊缝位置出现应力开裂的风险。透明玻璃夹套除了作为冷却介质的流道腔体之外，也能够直观观察内部盘管的工作状态，在用于展示类场景时可以清晰看到内部流体的流动与冷凝过程，兼顾实用性能与展示效果。
