FRC赛事NavX陀螺仪适配防护安装外壳

　　在FRC机器人竞赛的备赛与实战场景中，机载导航传感器的安装可靠性一直是影响机器人运行稳定性的核心细节之一，NavX系列陀螺仪作为赛事中广泛使用的姿态感知部件，其原生PCB板无专用防护结构，USB接口在机器人高速移动、机械臂往复动作、赛场碰撞等工况下极易出现线缆拉扯松脱、板件磕碰损伤、接线处应力断裂等问题，直接导致姿态数据丢失、机器人导航失准，影响赛事成绩。这款适配外壳正是针对这类实际工程痛点开发的专用安装结构，从赛场实际使用需求出发完成全结构设计。

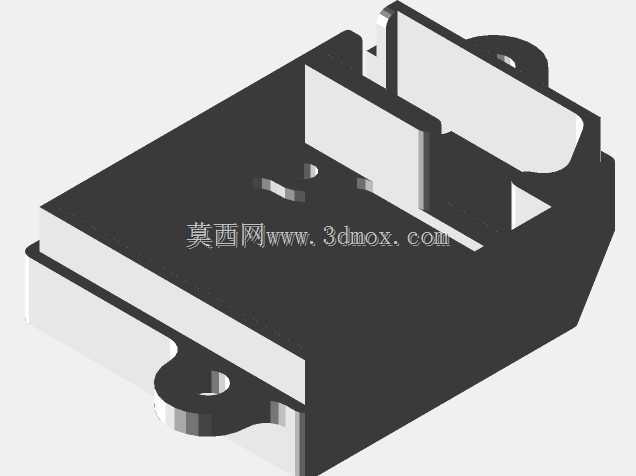

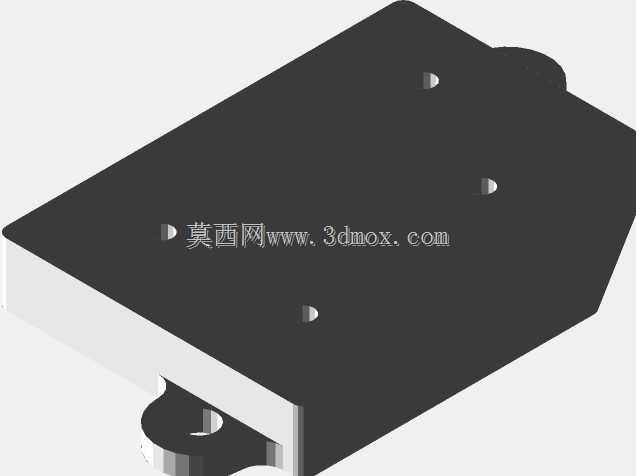

　　设计阶段首先围绕传感器的倒置安装需求做了结构适配，考虑到很多参赛队伍的机器人内部安装空间局促，上层安装面被其他结构件占用，陀螺仪需要倒装在底盘下方，外壳特意将盖板与底座的配合结构做了对称适配，倒装后传感器的坐标轴向偏移可以直接通过配套软件参数反转修正，不需要额外调整安装位，也不会改变传感器的感知精度。盖板与底座的配合采用侧面标位卡扣约束，类似拉链式的咬合结构沿着外壳侧边排布，不需要额外打螺丝固定，既减少了安装紧固件的数量，也避免了螺丝柱占用PCB板周边空间，同时能保证盖板扣合后不会因为机器人运行的振动松脱，日常调试需要重置传感器、插拔接线时，直接沿着侧边标位掀开盖板即可，操作效率远高于螺丝固定的结构。

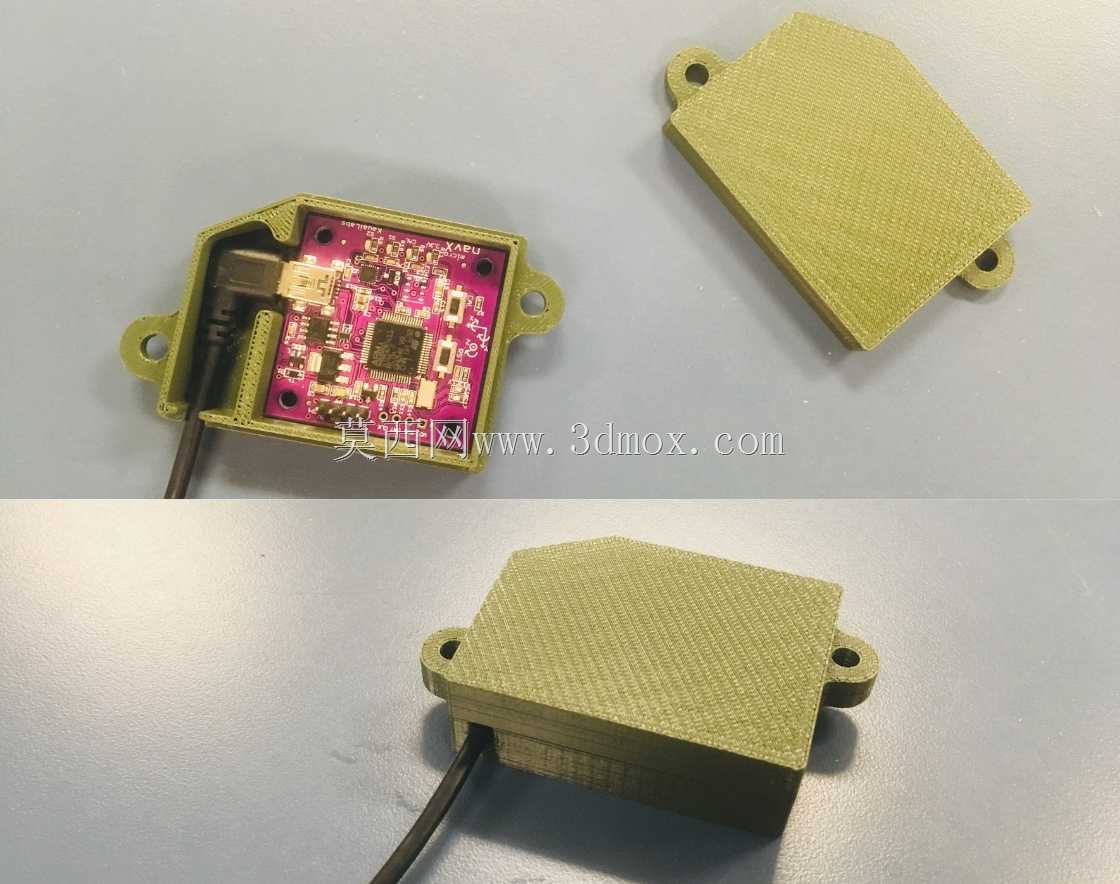

　　针对最容易出故障的USB接口位置，外壳在出线端做了专属的线缆约束结构，线缆从壳体侧面的开槽处引出，开槽的尺寸刚好匹配常用的Micro USB线缆外径，线缆插入接口后，壳体的开槽边缘会卡住线缆的外皮部分，当外部线缆受到拉扯时，拉力会直接作用在壳体上，不会传递到USB接口的焊盘位置，从根源上避免了长期拉扯导致的焊盘脱落、接口松动问题。外壳两侧延伸出带安装孔的固定耳，安装孔的间距匹配FRC机器人常用的铝型材安装孔位标准，既可以用螺栓直接固定在铝型材槽内，也可以通过扎带穿过安装孔固定在不规则的结构板上，安装适配性覆盖了绝大多数参赛机器人的安装场景。

　　外形尺寸上，外壳整体轮廓完全贴合NavX微型陀螺仪的PCB板尺寸，没有多余的外凸结构，整体厚度控制在刚好容纳板上最高元件（USB接口、核心芯片）的范围，不会额外占用过多的安装空间，壳体内部做了对应PCB板定位的浅槽，PCB放入后不会在壳体内窜动，不需要额外打胶固定，避免胶液沾染元件影响电路性能。壳体的内壁与PCB板上的发热元件之间预留了微小的空气对流间隙，机器人长时间运行时，陀螺仪芯片产生的热量可以通过间隙从出线槽散出，不会因为密闭空间导致芯片过热出现数据漂移。

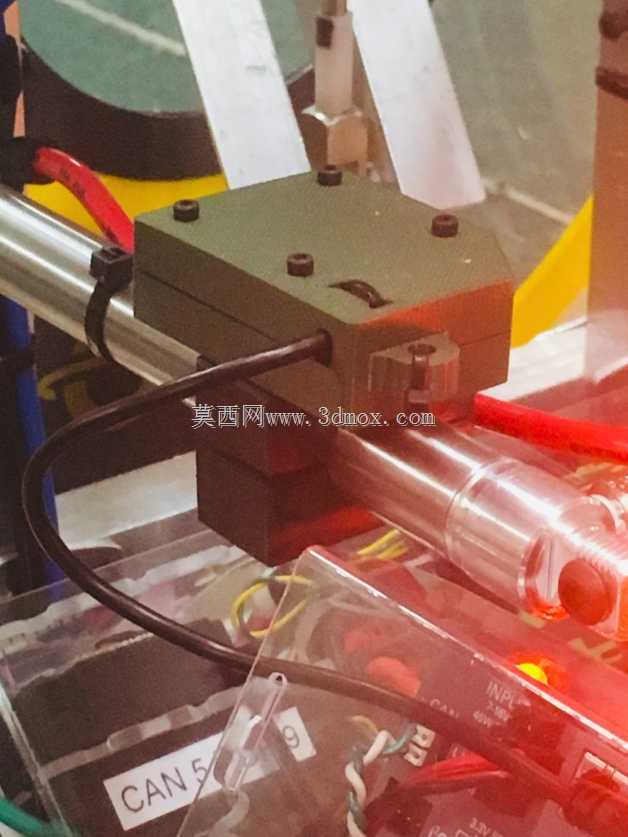

　　实际赛场使用验证中，这款外壳可以承受机器人常规碰撞、急停急转带来的冲击，安装后传感器的USB接口松脱故障率大幅降低，3D打印的制作方式也方便参赛队伍根据自身机器人的特殊安装需求，快速微调外壳的固定耳位置、出线方向，不需要复杂的机加工流程，短时间内就能完成定制化修改，适配不同的机器人布局。外壳的边角全部做了圆角处理，安装调试时不会划伤操作人员的手部，也不会刮蹭机器人内部的其他线缆，避免线缆绝缘层破损导致的电路故障。
