蓝色便携强光手电筒三维结构设计

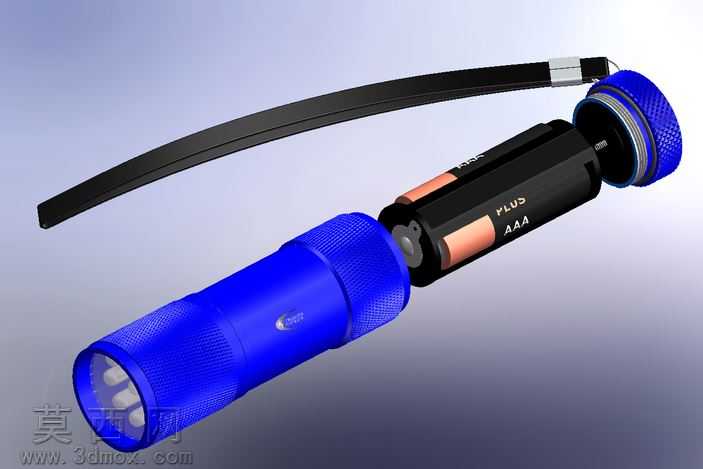

本作品为便携式强光手电筒的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从核心功能分区入手，将整体拆分为灯头组件、筒身主体、尾盖结构、挂绳配件四大模块逐一构建。灯头部分精准还原了透镜安装位、LED灯珠固定槽、反光杯嵌套结构，筒身外壁设计了细密的滚花纹理，建模时通过阵列特征实现均匀的凹凸格纹，既还原了实物的防滑握持质感，也保证了曲面过渡的顺滑无破面。筒身内部预留了AAA电池的安装仓，精准匹配电池尺寸设计了导电接触弹片的卡位，电池仓与筒壁之间的壁厚经过合理测算，兼顾结构强度与轻量化需求。尾盖部分设计了旋转式锁紧结构，还原了端面的密封胶圈槽位，尾盖外侧同样做了滚花处理与灯头纹理呼应，挂绳部件通过柔性建模模拟了织带的自然垂坠形态，挂绳与筒身的连接金属扣做了细节倒角，避免尖锐棱角。材质渲染阶段，筒身主体赋予高饱和度的蓝色哑光硬质阳极氧化材质，调整材质粗糙度参数还原金属氧化层的细腻磨砂质感，金属导电件、挂绳扣赋予亮面镀铬金属材质，通过调整反射率模拟金属高光，电池部分做了黑色PVC外皮与铜色电极的材质区分，挂绳赋予黑色尼龙织带材质，添加细微的织物纹理提升真实感。场景渲染采用渐变浅灰背景，布置三点式打光，主光从侧上方投射突出筒身滚花纹理的立体感，辅光补亮暗部避免结构死黑，轮廓光勾勒产品边缘提升层次感，最终呈现的爆炸视图清晰展示了各部件的装配关系，完整还原了这款便携手电从外观细节到内部装配的全部结构，设计过程中充分考虑了手持产品的人机工学，筒身直径适配日常握持尺寸，滚花区域覆盖主要握持位提升使用时的摩擦力，各部件的连接结构均按照实际生产的装配逻辑设计，可直接用于结构验证与外观展示。
