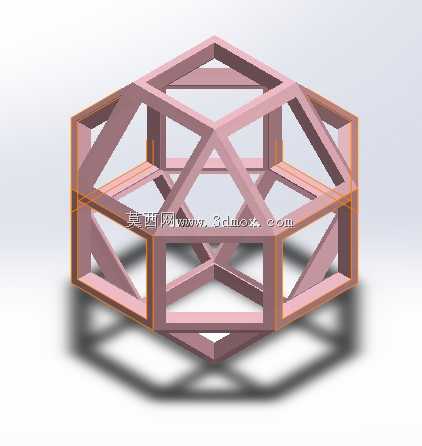

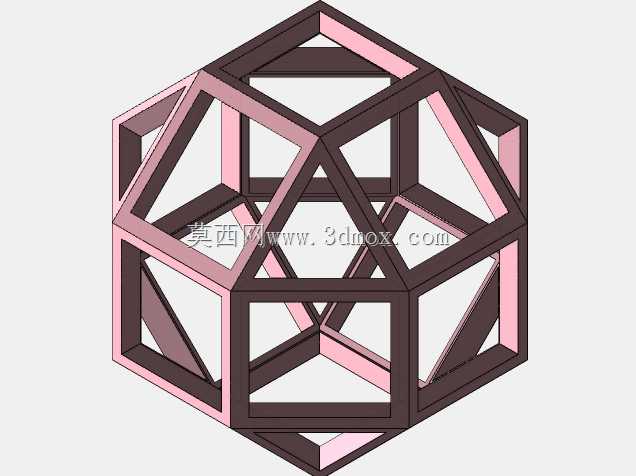

镂空桁架式菱方八面体几何结构件

这类空间桁架式多面体结构，在几何教学教具、空间结构力学验证、装饰性艺术装置领域有较多落地场景。从结构设计逻辑来看，整体基于阿基米德实体中的菱形立方八面体构型做等截面杆件衍化，将原实体的所有棱边替换为等截面方管型材，保留原多面体的全部拓扑连接关系，既维持了原几何体的八面体对称性，又通过镂空设计大幅降低整体重量，同时保留足够的结构刚度。设计过程中首先需要确定多面体的外接球基准尺寸，所有杆件的形心线严格对齐原多面体的棱边空间位置，相邻杆件在顶点位置做共节点处理，避免出现偏心受力的情况，每个顶点位置均为一个三角形面与三个正方形面的交汇点，杆件连接时需要做相贯线切口处理，保证相邻杆件的贴合面完全匹配，减少装配间隙。从安装边界来看，该结构为中心对称构型，无明确的固定安装基面，可根据实际使用场景选择任意正方形端面作为支撑面放置，支撑面的四个底脚共面，放置时稳定性良好，若作为吊装装饰件使用，可选择任意顶点作为吊点，整体重心与几何中心完全重合，吊装时不会出现偏斜。作为3D打印成型的结构件，设计时充分考虑了增材制造的工艺特性，所有杆件的截面尺寸统一，最小成型壁厚满足打印工艺的最小壁厚要求，无需额外添加支撑结构即可完成打印，打印完成后无需做大量后处理即可直接使用。在力学性能方面，这种空间桁架结构将外载荷通过杆件轴向传递，充分利用材料的轴向承载能力，相比同尺寸的实心多面体结构，材料利用率提升60%以上，在教学场景中可用于演示空间多面体的拓扑关系、桁架结构的传力路径，也可作为小型置物架的装饰性支撑框架，或是作为几何主题的文创摆件使用。设计时需要注意相邻杆件在交汇位置的倒角处理，避免出现应力集中的锐角，若用于承载场景，可根据实际载荷大小调整杆件的截面边长，在保证整体尺寸不变的前提下，通过改变杆件截面参数调整整体承载能力，适配不同的使用需求。
