怀旧拉线陀螺玩具结构设计

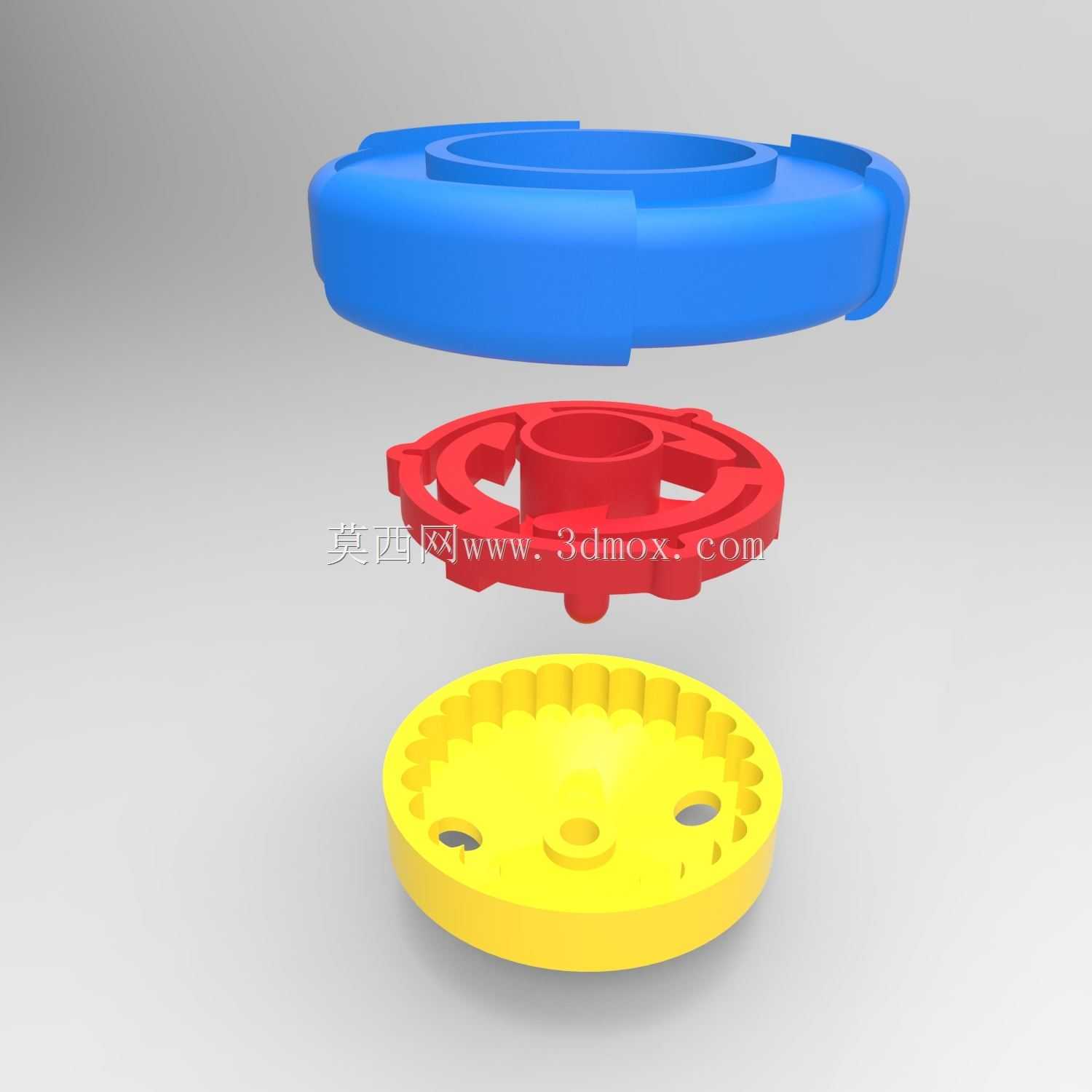

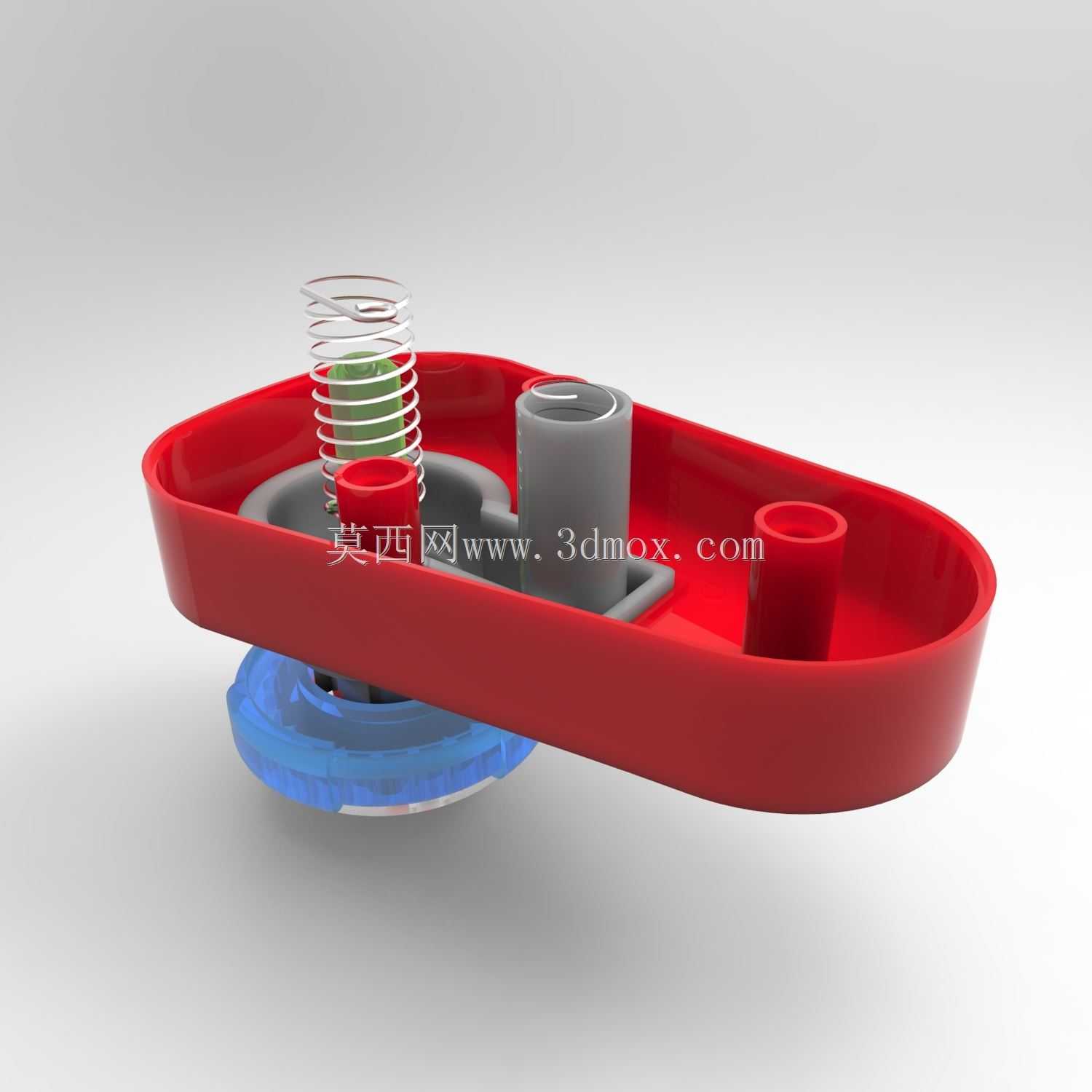

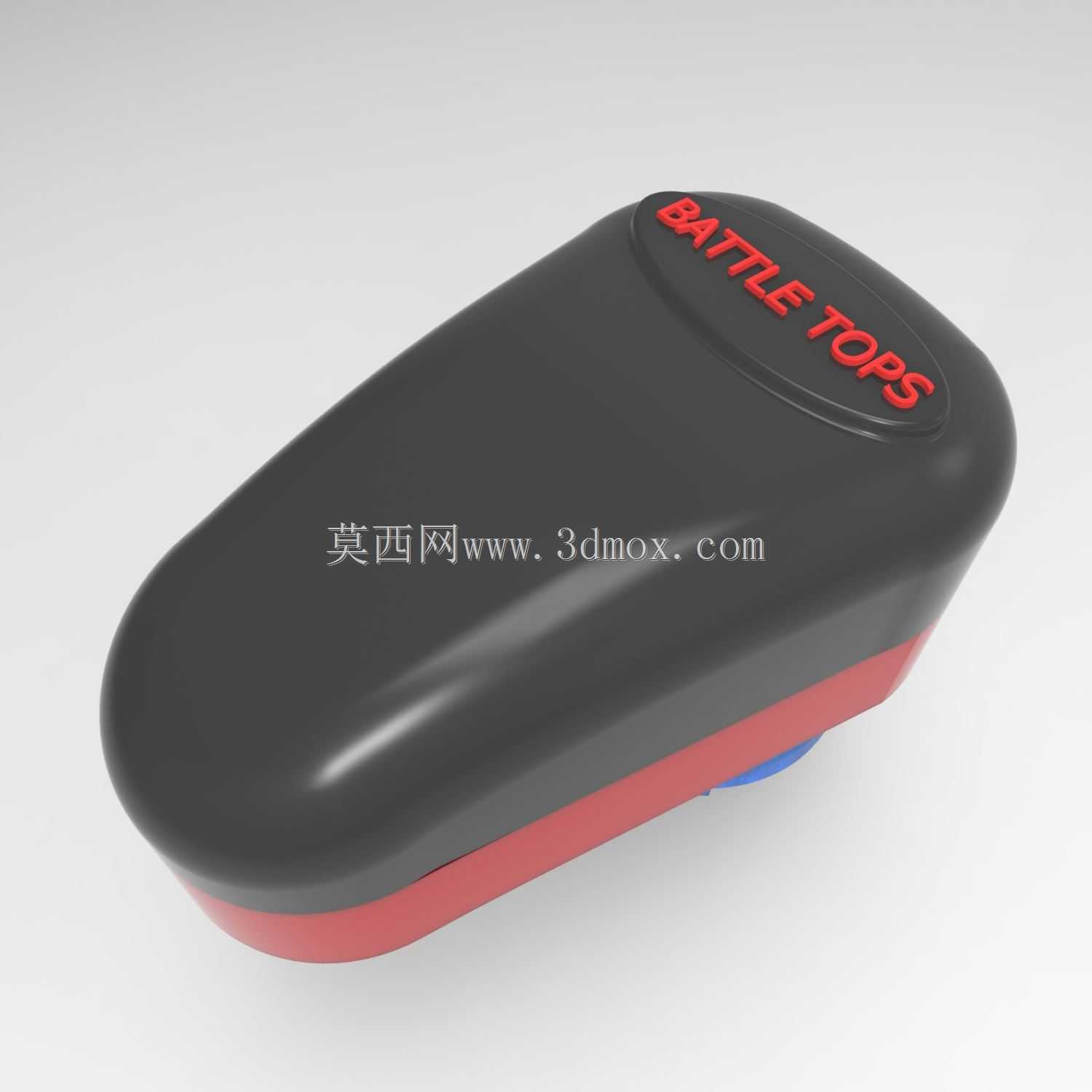

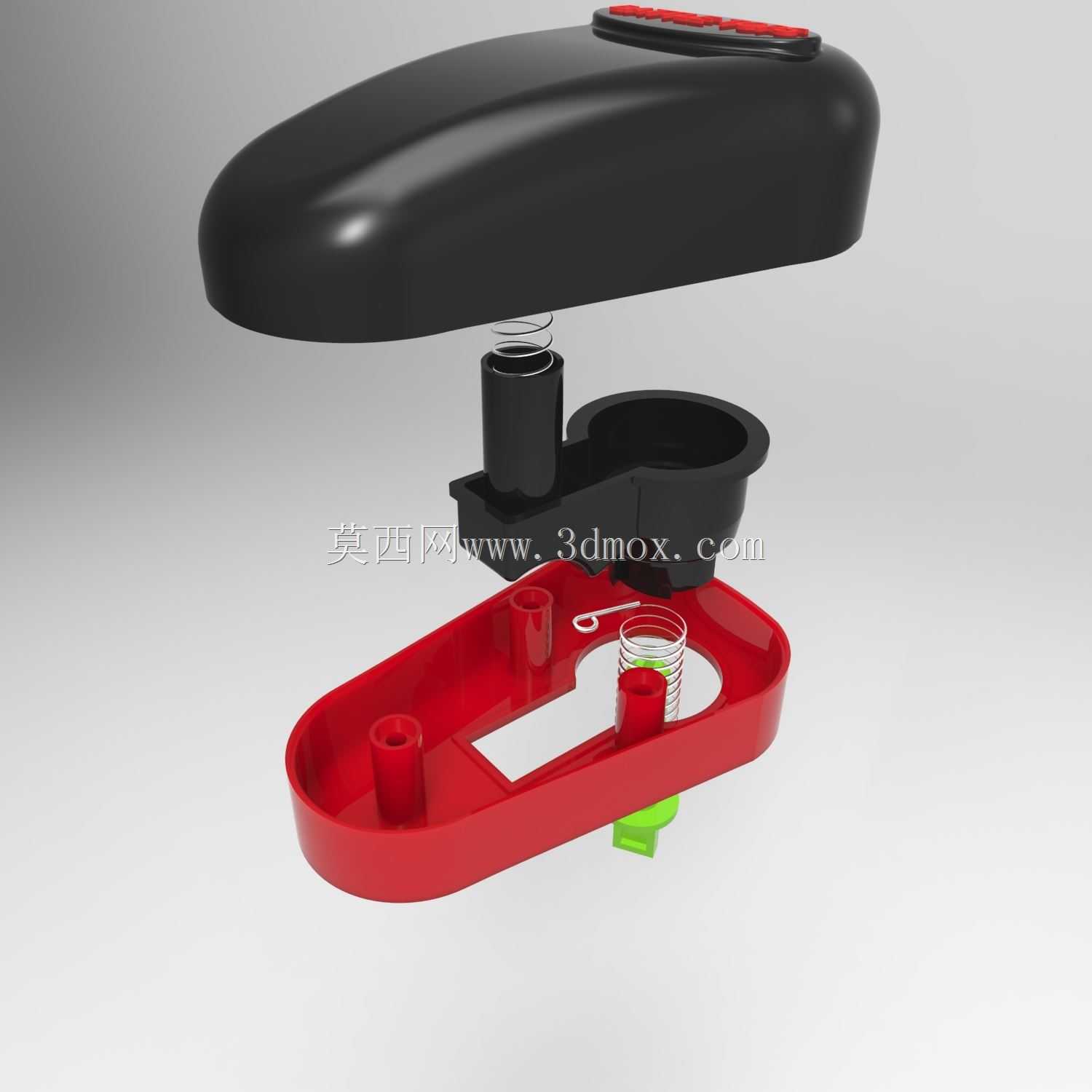

这款拉线陀螺的结构设计，核心围绕手动驱动的旋转储能逻辑展开，拆分来看分为上盖、中座、底座三个核心装配层级，各部件的配合间隙在建模时预留了0.15mm的活动余量，避免装配后出现卡滞问题。上盖采用流线型椭球曲面造型，边缘做了R3的圆角过渡，既避免尖锐边角划伤使用者，也能在旋转过程中降低空气阻力带来的动能损耗，顶部预留的嵌槽用于粘贴装饰标识，槽深0.8mm刚好适配常规不干胶贴纸的厚度，不会出现贴纸凸起剐蹭的问题。中座部分集成了弹簧安装柱与拉线收纳腔，弹簧选用圆柱压缩弹簧，线径0.6mm，自由状态下长度12mm，预压3mm后装入安装柱，作用是在拉线拉出后提供回卷复位的弹力，保证拉线能够自动收回，不需要手动整理；拉线出口处做了R1的圆弧倒角，避免拉线反复拉扯时被锐边割损，延长拉线的使用寿命。底座为红色注塑件，设置了三个均匀分布的圆柱定位柱，分别对应上盖、中座的装配孔位，柱高8mm，与孔位采用H7/h6的间隙配合，装配后不需要额外打胶即可实现稳定定位，底座中心的通孔用于穿过陀螺的旋转轴心，轴心底部做了锥形尖头设计，减少旋转时与接触面的摩擦阻力，提升旋转持续时间。从实际使用场景来看，这类玩具主要面向低龄儿童，所以所有外露部件都做了倒钝处理，没有小于R0.5的锐边，整体外形尺寸控制在长85mm、宽45mm、总高38mm的范围内，单手握持即可完成拉线操作，不需要额外的辅助工具。设计时特意将弹簧、拉线等易损耗部件设置为可拆结构，只需要撬开上盖即可更换损坏的弹簧或拉线，降低了玩具的报废率，底座底部预留的1mm高度差，能够保证陀螺在平整的桌面、地面上旋转时不会出现底座剐蹭接触面的问题，旋转过程中的稳定性更好。建模过程中对各部件的拔模角度做了统一设置，外表面拔模角度1.5度，内表面拔模角度2度，完全适配常规注塑生产的工艺要求，不需要后续额外做结构调整即可直接开模生产，各部件的壁厚统一控制在2mm，避免注塑时出现缩痕、缺胶等工艺缺陷。
