775电机驱动微型直流水泵结构设计

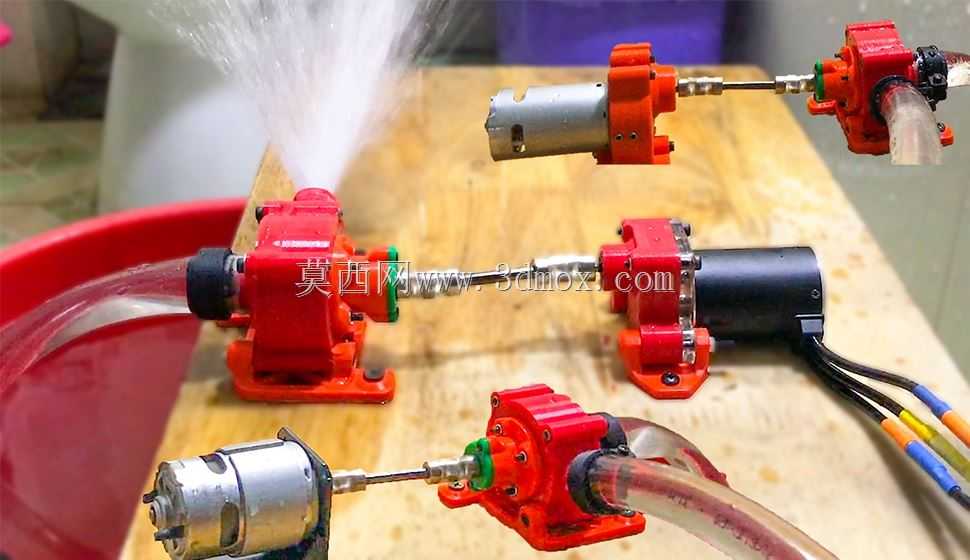

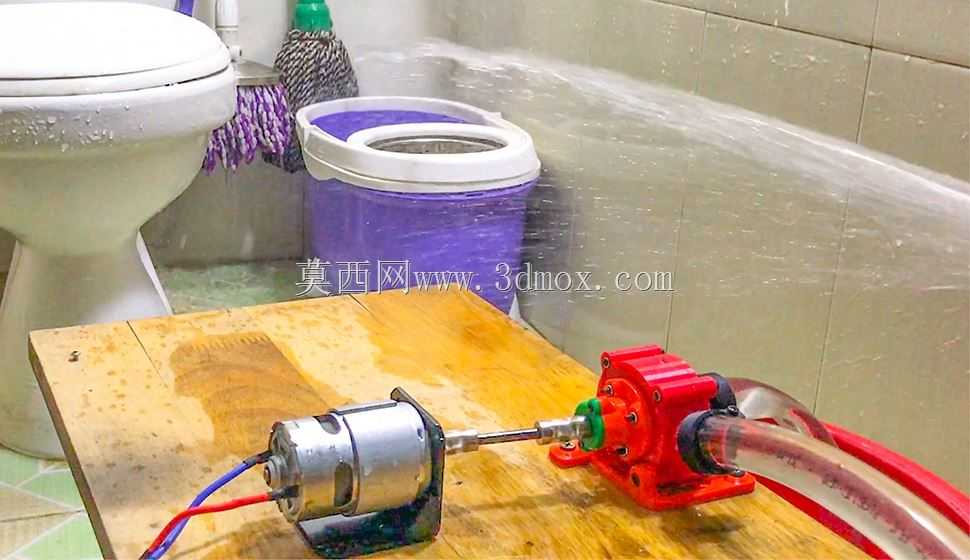

这款微型直流水泵采用775有刷直流电机作为动力源，泵体与电机通过同轴直连的方式装配，省去了额外的传动结构，整体结构紧凑，可直接固定在木质或金属安装基板上，安装孔位围绕泵体红色壳体周向布置，适配M3-M4规格的紧固件，安装边界控制在120mm*60mm*50mm区间内，可嵌入狭小的设备安装空间。从实际应用场景来看，这类小流量直流水泵可覆盖小型水循环系统、桌面级3D打印冷却回路、小型园艺浇灌、DIY卫浴冲水辅助装置等场景，在低扬程小流量的流体输送需求中，相比大型工业泵具备更高的适配灵活性，不需要复杂的管路配套，搭配常规PVC软管即可完成管路连接，进水与出水接口采用标准快插式结构，适配内径8-10mm的柔性软管，装配时不需要额外的密封生料带，依靠接口处的橡胶密封圈即可实现静密封。设计思路上，泵体采用齿轮式容积泵结构，红色泵壳内部设置有啮合齿轮组，电机输出轴直接驱动主动齿轮转动，带动从动齿轮同步旋转，通过齿轮啮合过程中形成的容积变化完成流体的吸入与排出，这种结构相比叶轮式离心泵具备更强的自吸能力，不需要提前灌泵即可完成流体抽取，启动响应速度更快。泵体与电机的连接位置设置有密封隔层，避免输送的流体渗入电机内部造成绕组短路，输出轴与泵壳的接触位置采用橡胶油封做动密封，可承受0.1-0.3MPa的工作压力，常温清水输送工况下的泄漏量控制在行业允许范围内。实际选型时需要注意，该泵的动力输入为直流12V-24V区间，对应不同电压下的流量与扬程存在线性差异，安装时需要保证泵体处于水平固定状态，避免倾斜安装造成内部齿轮啮合偏磨，缩短使用寿命。管路布置时应尽量减少进水侧的管路弯折，降低进水阻力，避免出现吸程不足导致的流量衰减问题。这类微型泵的结构拆解难度低，后期维护时仅需要拆开泵壳清理内部残留的杂质即可，不需要专业的维修工具，适合个人DIY项目以及小型设备的配套流体输送单元使用，在非腐蚀性清水输送工况下可长期稳定运行，整体结构没有复杂的异形零件，所有零部件均可通过常规机加工或者3D打印方式制作，适合做结构学习以及小型项目二次开发的基础载体。
