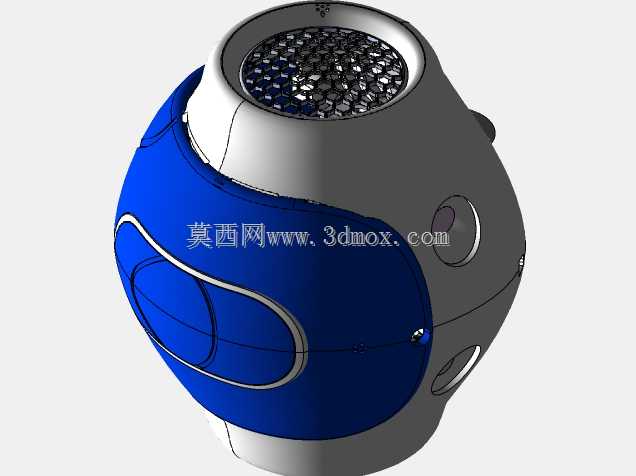

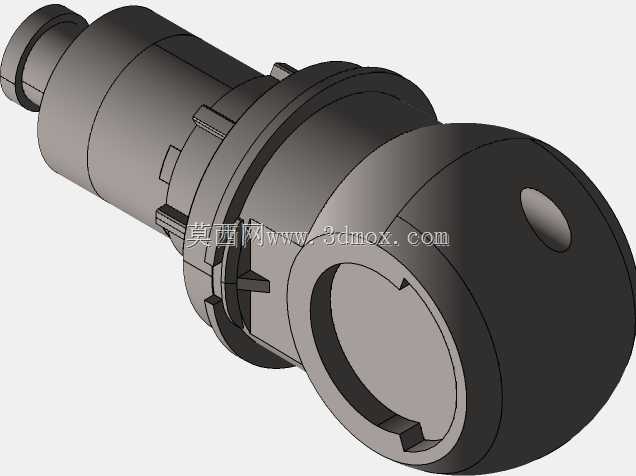

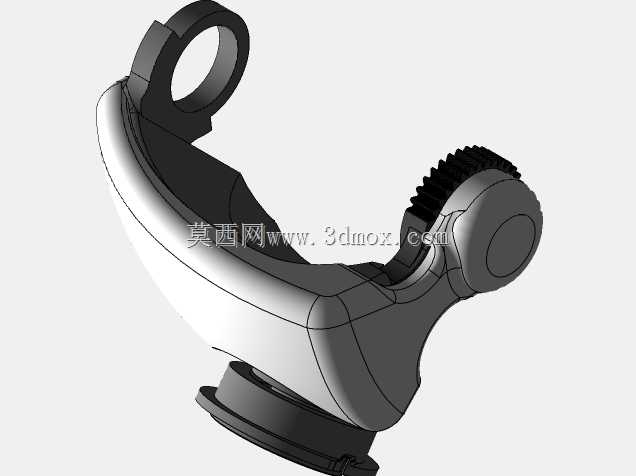

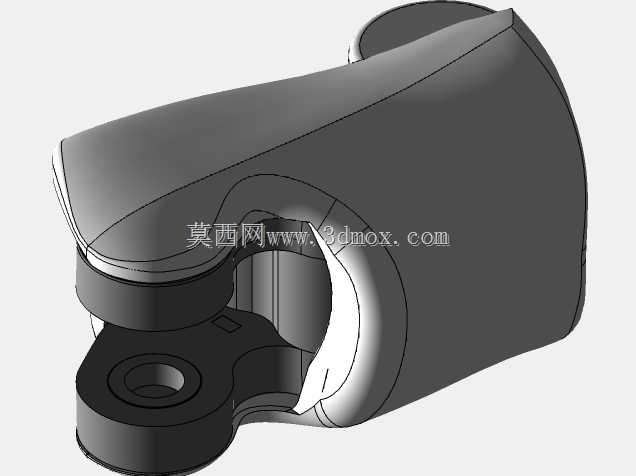

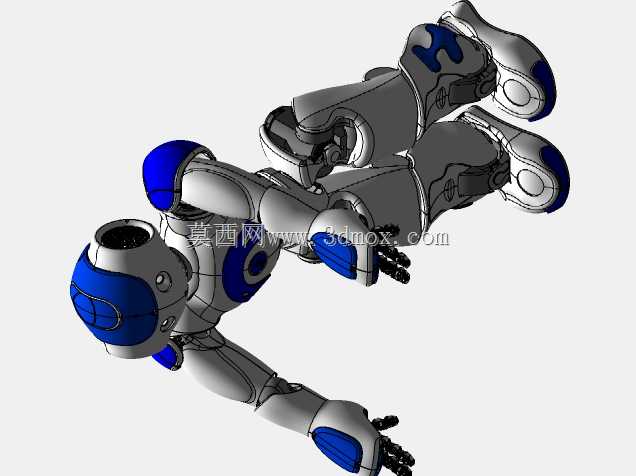

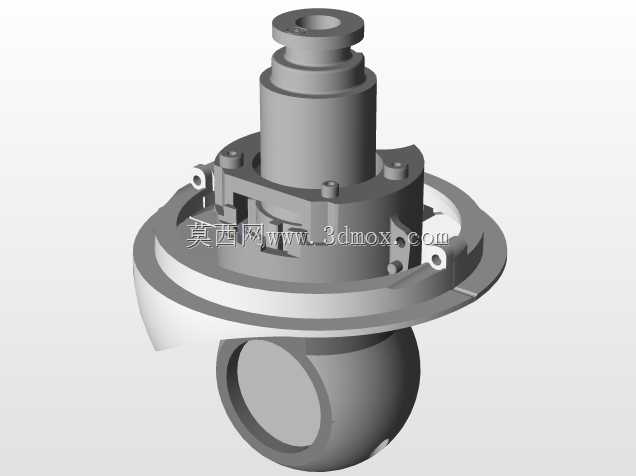

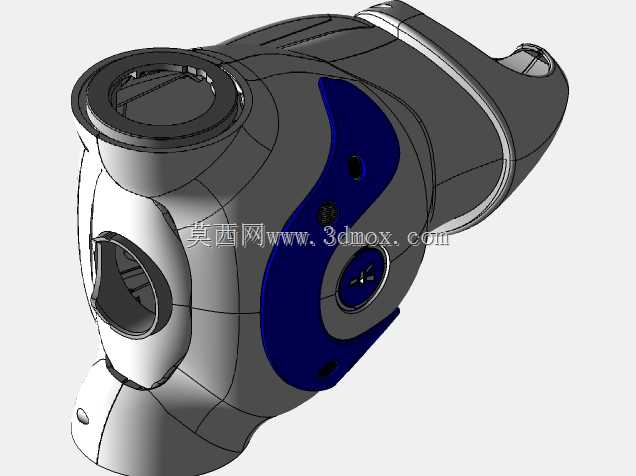

NAO人形机器人关节驱动模组结构

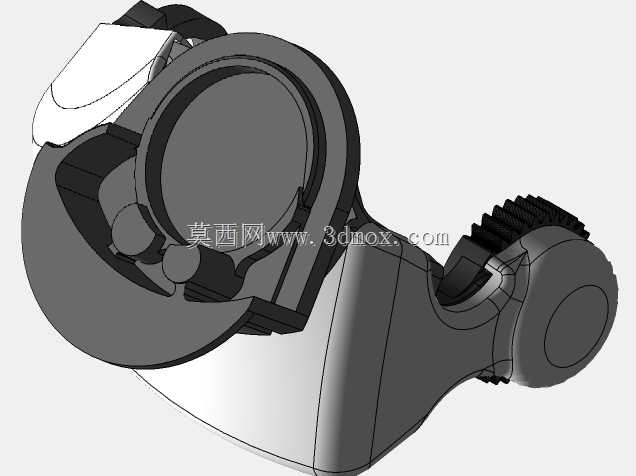

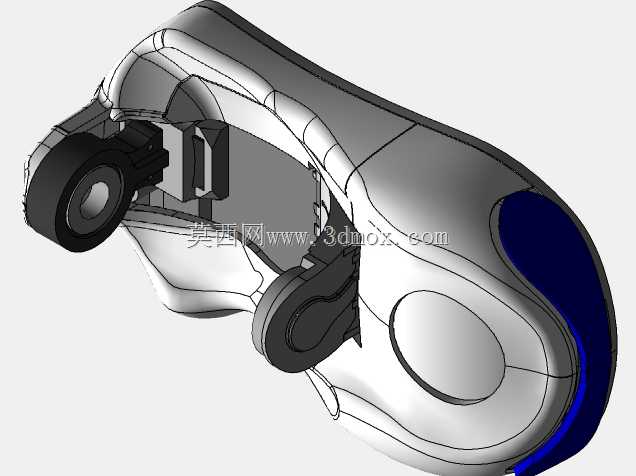

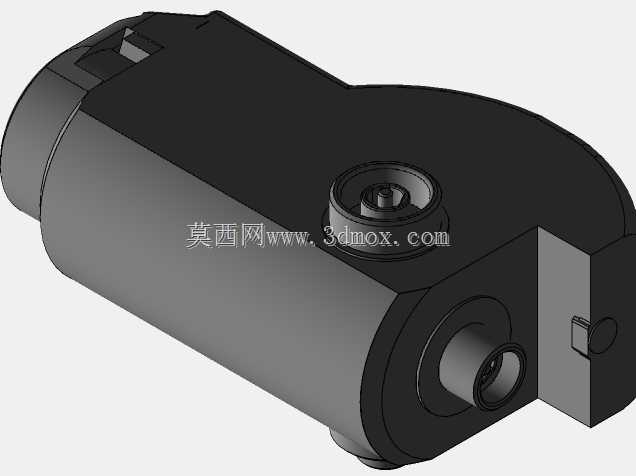

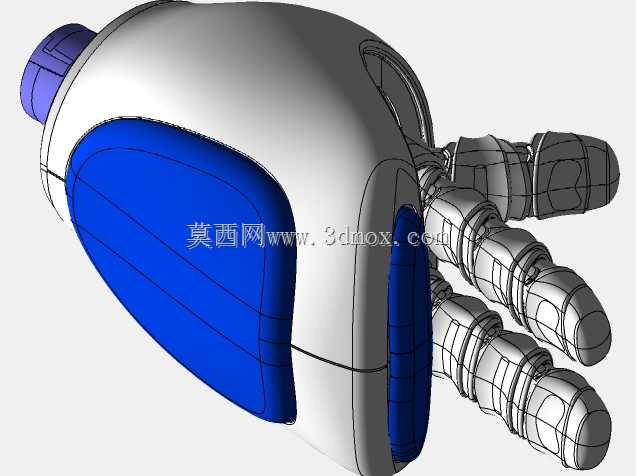

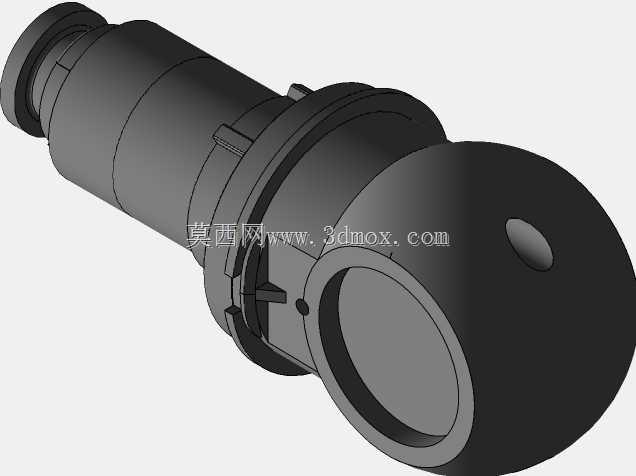

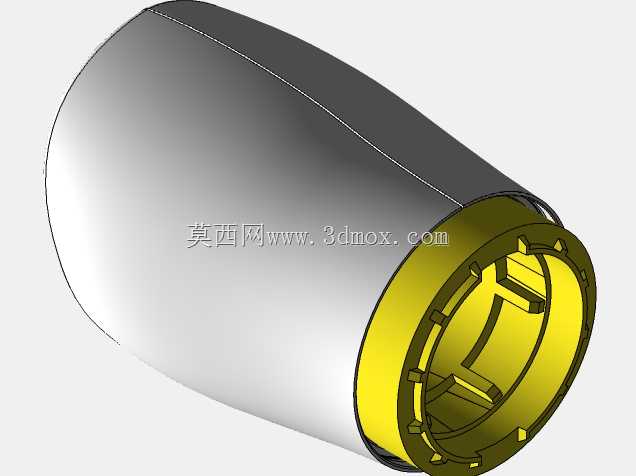

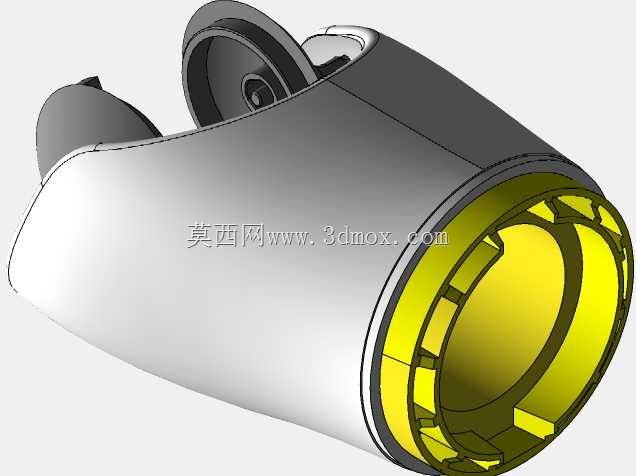

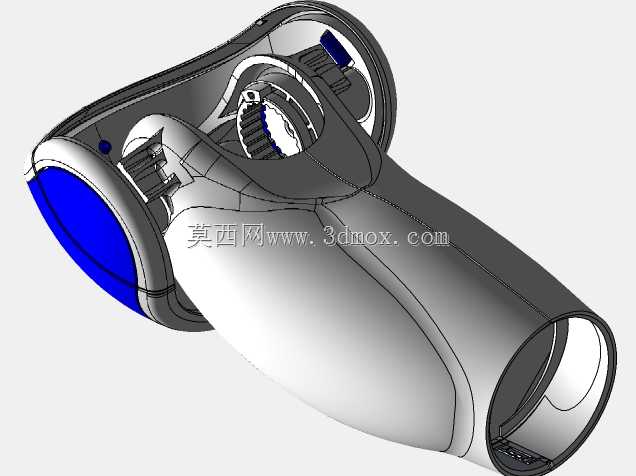

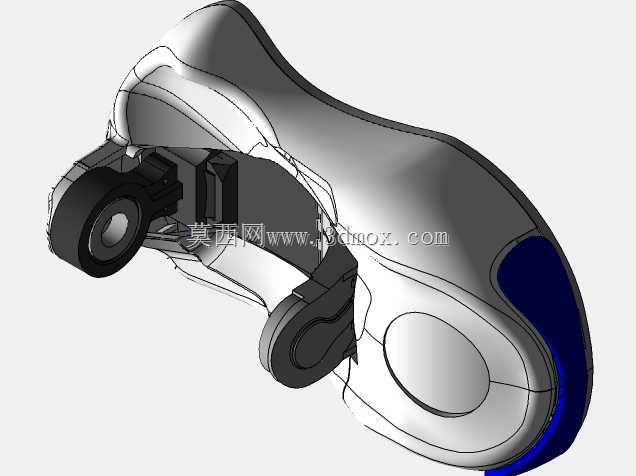

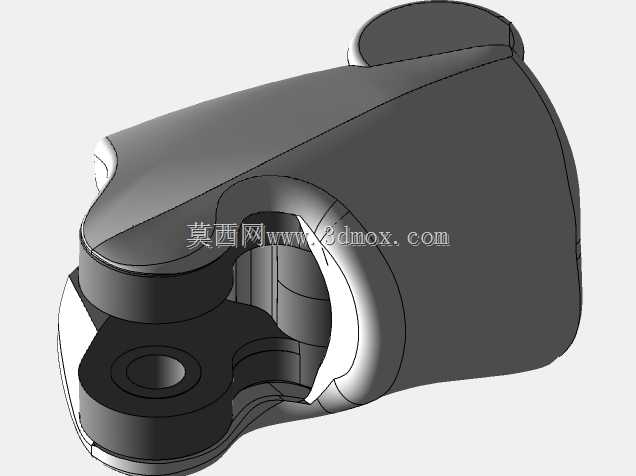

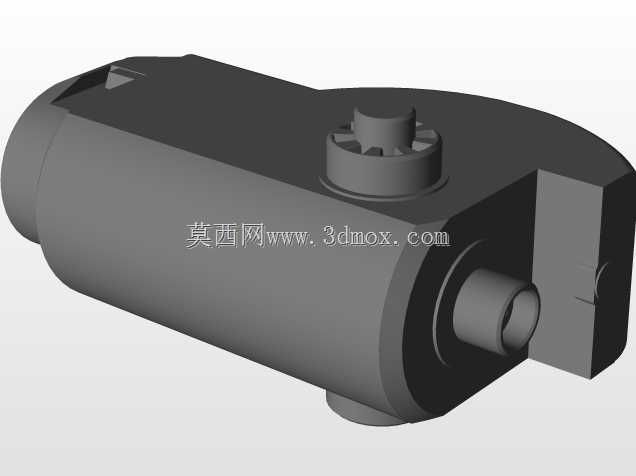

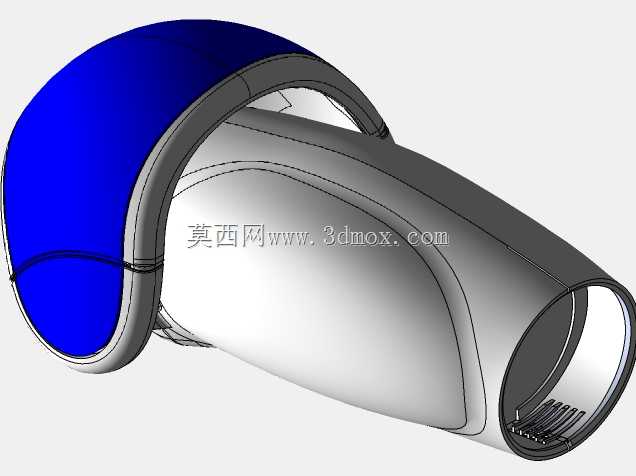

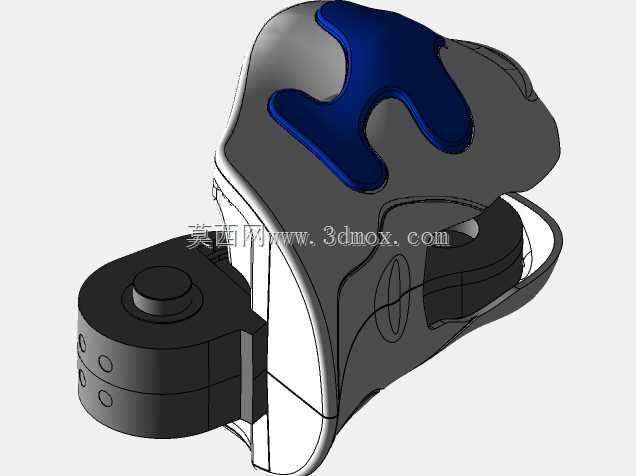

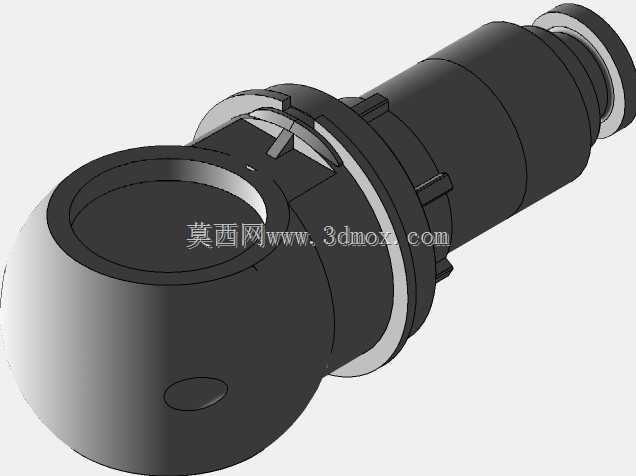

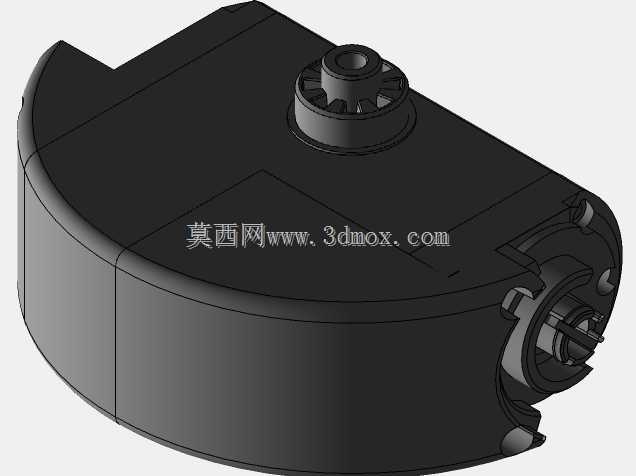

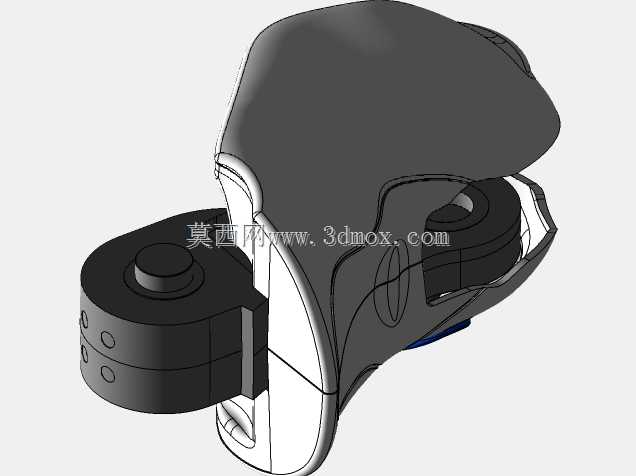

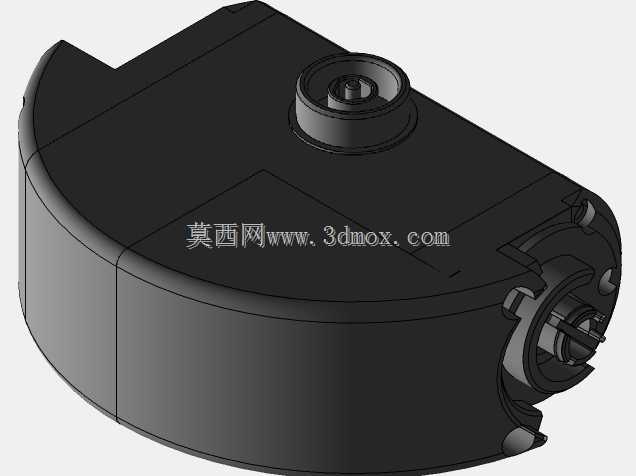

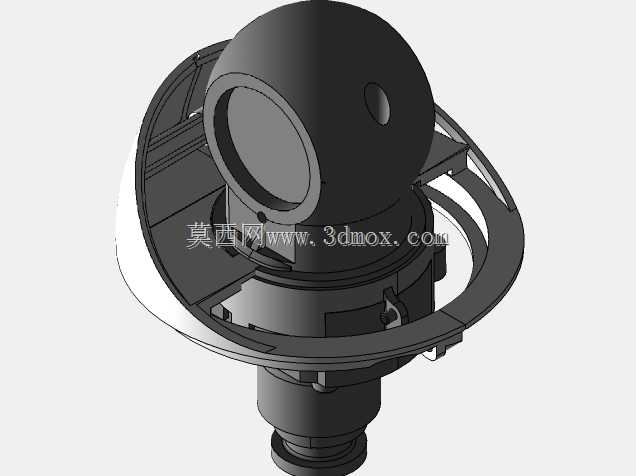

该结构件为人形双足机器人的关节驱动集成模组，主要应用于科研教学类人形机器人的肢体关节传动场景，承担关节动力输出、运动限位、部件连接的核心作用，是支撑机器人完成步态行走、肢体姿态调整、上肢动作执行的基础功能单元。从实际使用场景来看，这类集成式关节模组多布置在机器人的髋关节、肩关节等需要大扭矩输出、同时对安装空间有严格限制的位置，替代传统分散式的舵机加支架的组合方案，能够有效缩减关节部位的冗余体积，让机器人整体外形更贴近仿生设计的比例要求。从结构设计思路来看，该模组采用半封闭的弧形外壳设计，外壳曲面完全匹配机器人肢体的仿生轮廓，安装后不会出现突出的棱角，既可以避免运动过程中外壳与周边肢体部件发生运动干涉，也能让机器人整体外观更流畅。模组顶部设置的带齿状结构的输出轴端，用于和机器人肢体的连接法兰对接，齿状结构可以传递更大的扭矩，避免关节负载较大时出现连接打滑的问题，输出轴的同轴度公差控制在较高精度范围，能够保证关节转动过程中无径向窜动，提升肢体运动的平稳性。模组侧面预留的快接接口，用于和机器人内部的走线槽对接，动力线与信号线可以通过该接口直接接入模组内部的驱动板，无需在外壳额外开孔走线，既提升了外壳的防护性能，也能减少装配过程中的布线工作量。在安装边界设计上，模组的弧形侧边做了圆角过渡处理，对应的安装孔位采用沉孔设计，紧固件安装后不会突出外壳表面，相邻肢体部件转动时的最小安全间隙控制在1.5mm，既不会因为间隙过大导致外观出现明显缝隙，也不会因为间隙过小造成运动过程中的部件摩擦。模组内部集成了减速齿轮组、驱动电机与位置检测元件，整体结构紧凑，在有限的安装空间内实现了动力减速、位置反馈、扭矩输出的集成功能，相比分体式的关节设计，整体装配公差链更短，关节的重复定位精度更高，能够满足人形机器人完成精细动作时的精度要求。在实际选型适配时，需要注意该模组的输出扭矩参数匹配对应关节的负载要求，髋关节位置的模组需要承受上半身的整体重量，对静态保持扭矩的要求更高，而肩关节位置的模组主要承受上肢的动作负载，对动态响应速度的要求更高，这类集成模组的结构设计可以通过调整内部减速比来适配不同关节的负载需求，外壳的安装接口保持统一，能够大幅降低整机的装配与维护成本。
