仿生六足蜘蛛式行走机器人结构设计

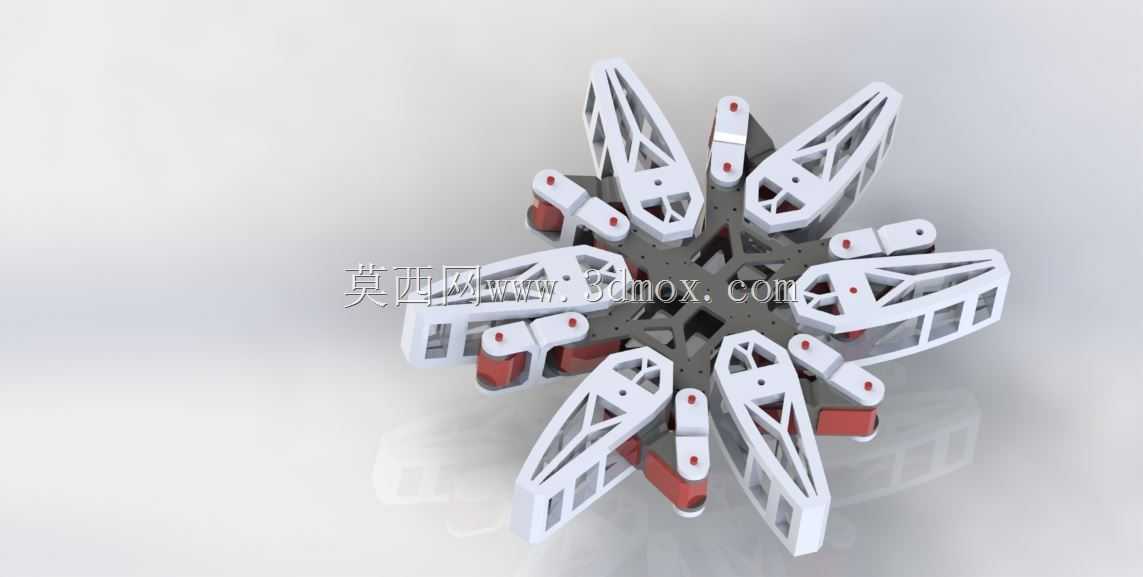

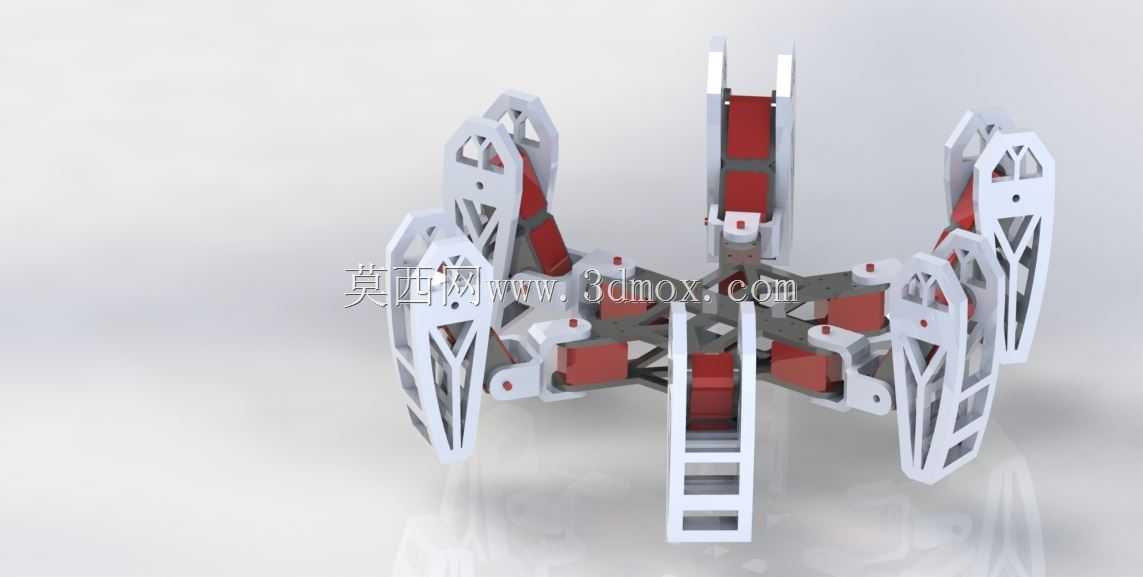

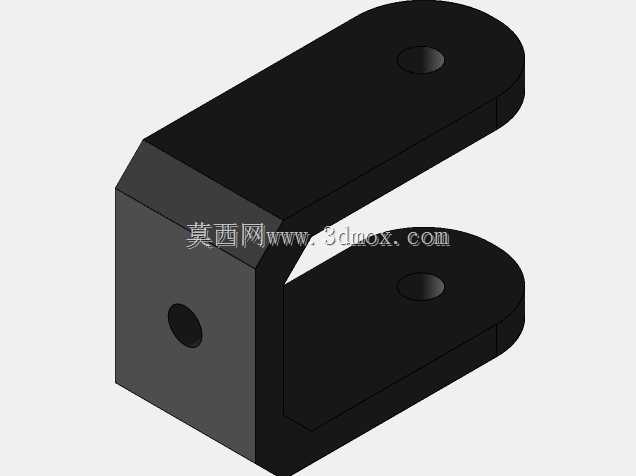

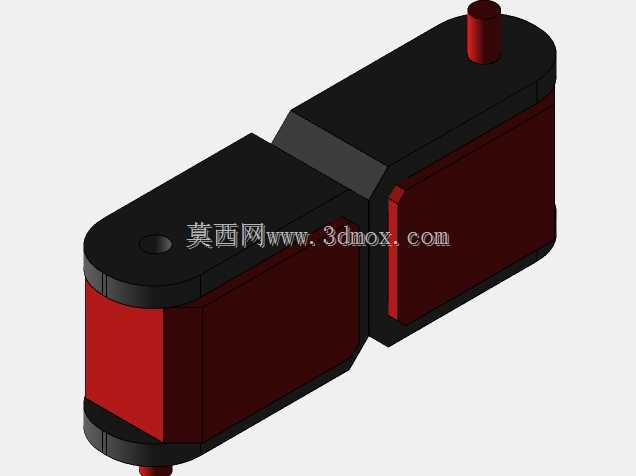

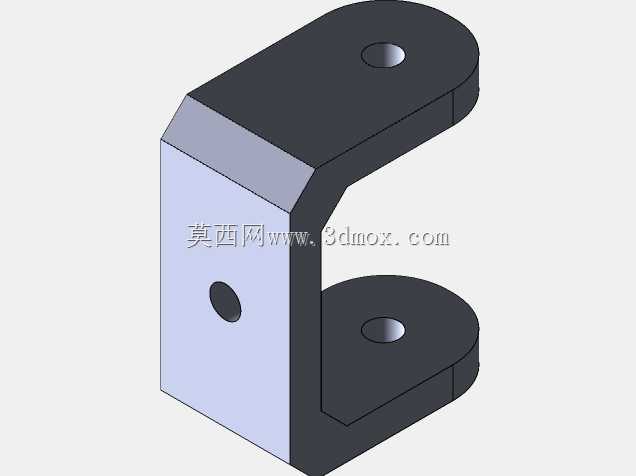

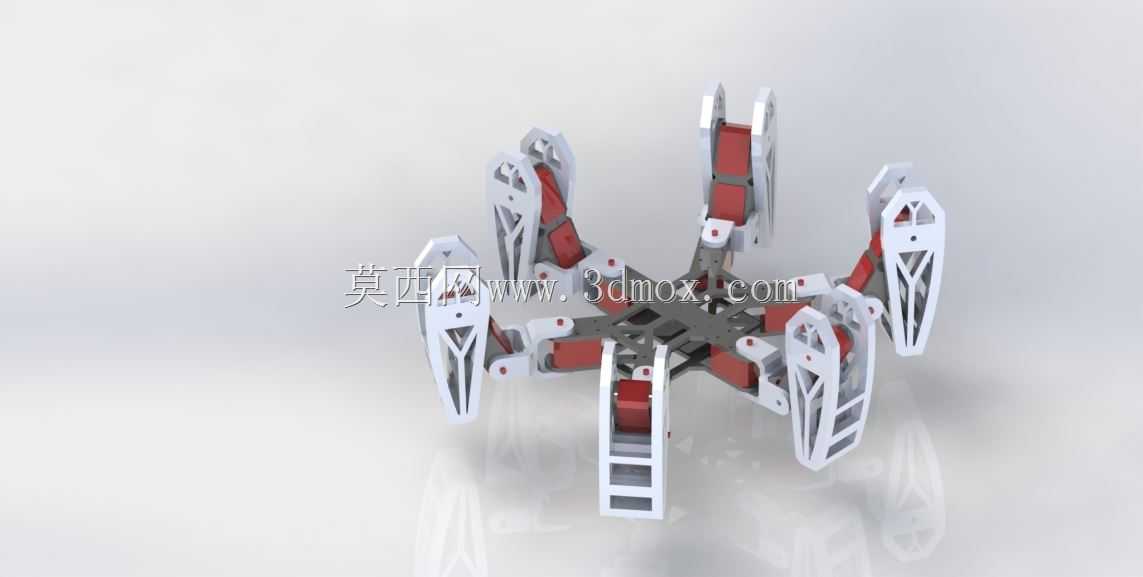

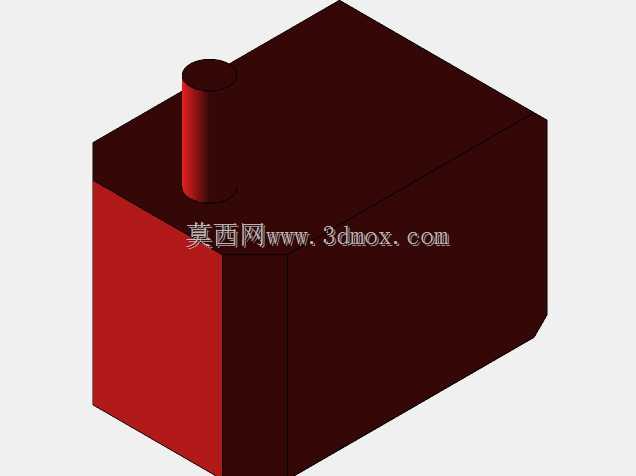

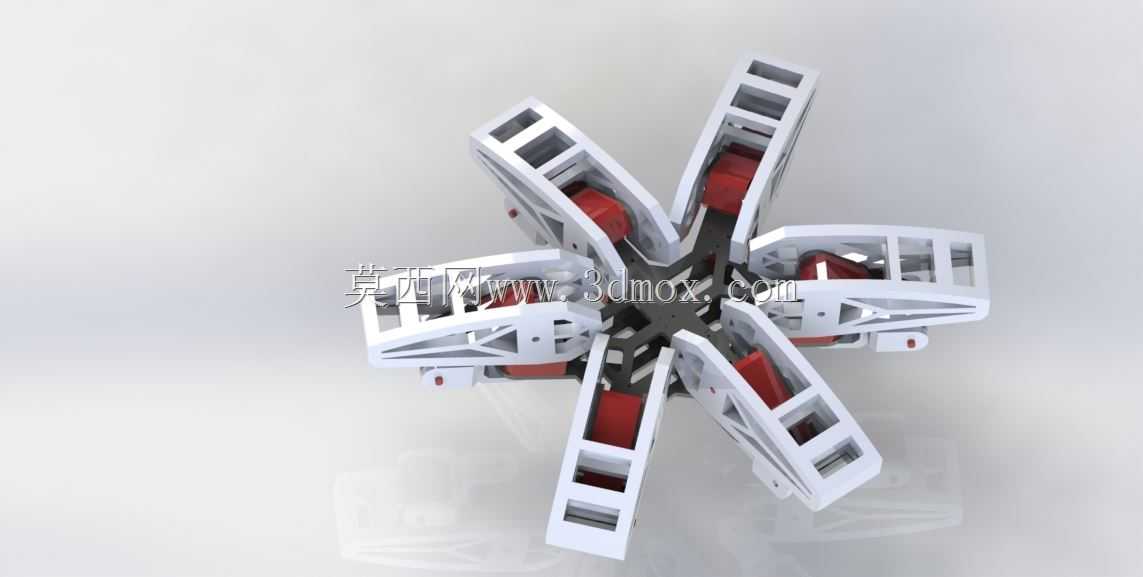

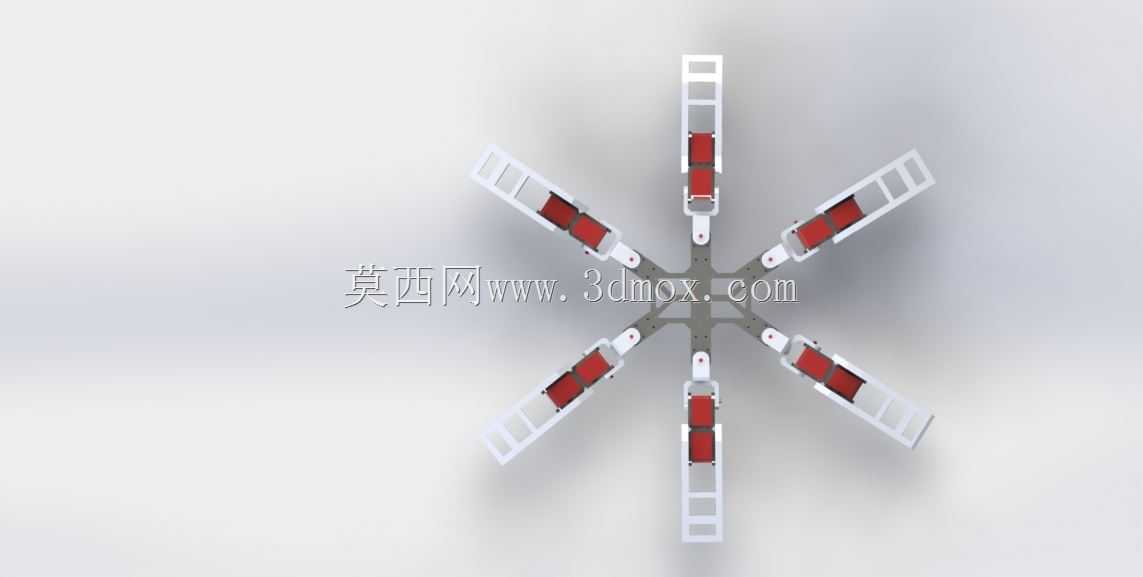

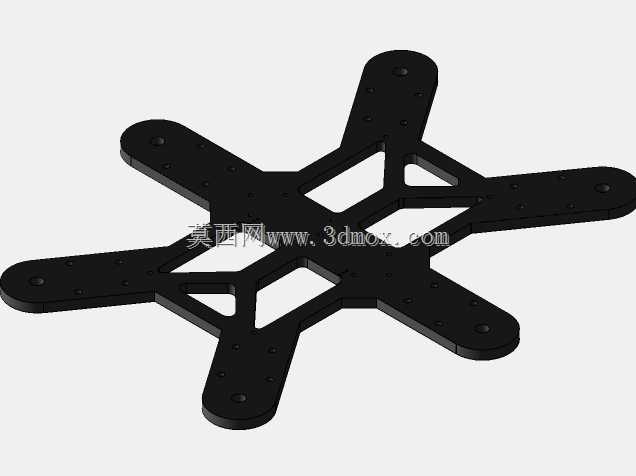

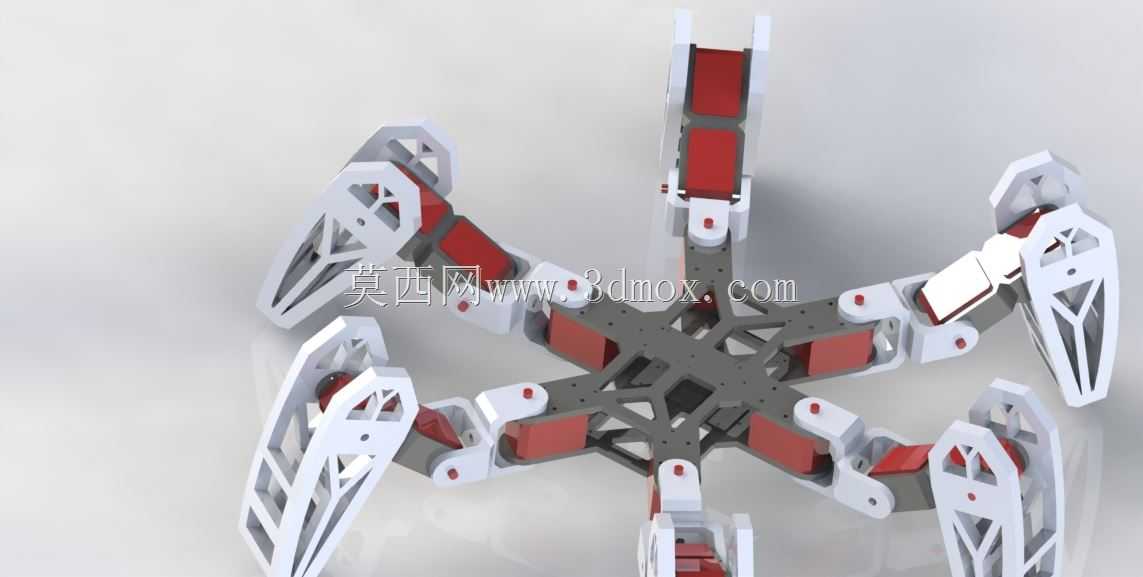

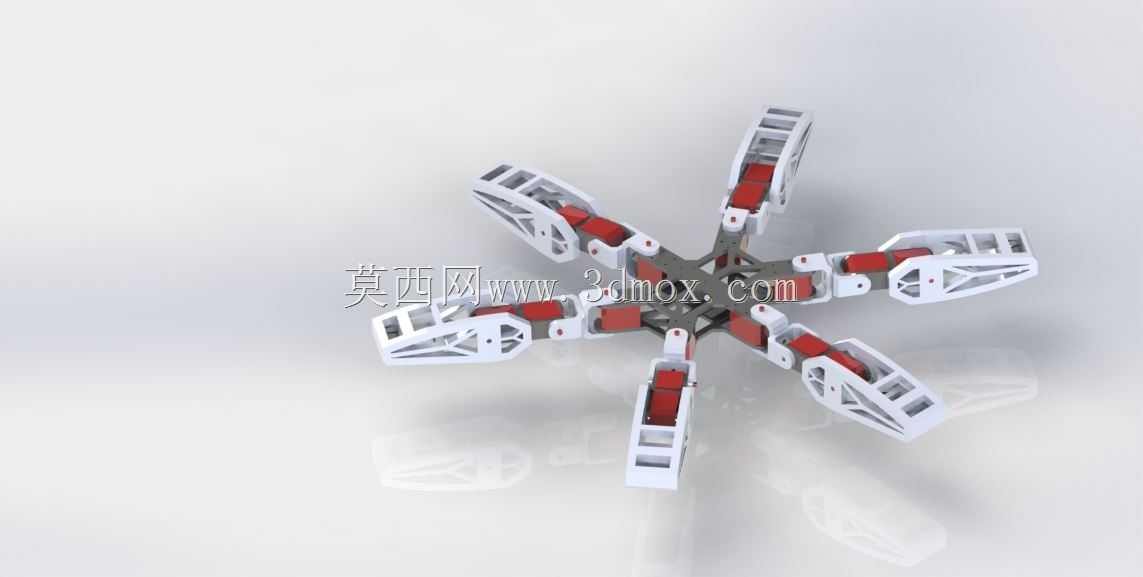

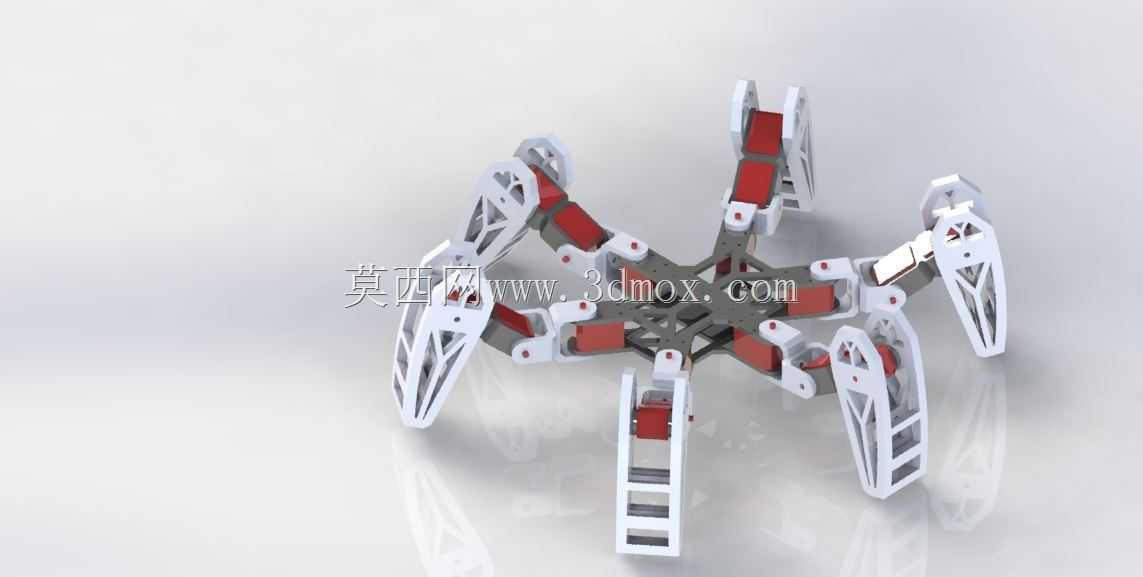

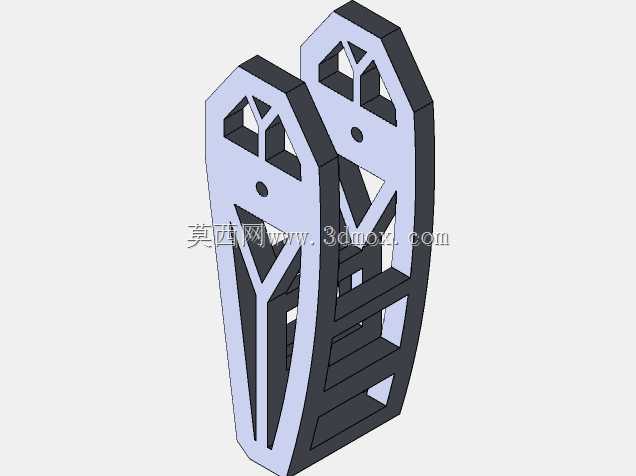

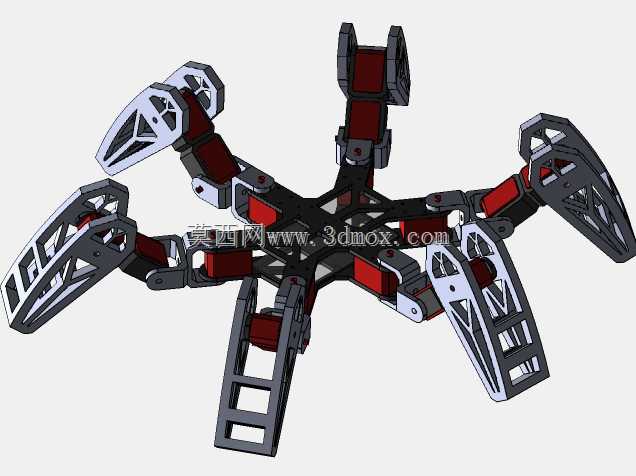

这款仿生六足行走机构的设计，核心围绕非结构化地形的通行需求展开，区别于轮式、履带式移动设备对平整铺装路面的依赖，足式结构可适配废墟搜救、工业管线巡检、野外复杂地形勘探等场景的通行要求，能够跨越高度超过自身足端抬升行程的障碍物，在坡面、沟壑、松散碎石路面都能保持稳定的机身姿态。从结构布局来看，整机采用中心对称的辐射式机架设计，六条足部分别沿中心机架周向均匀排布，单足采用三段式铰接结构，分别对应根关节、股节、胫节三个运动单元，每个关节处预留了舵机或伺服驱动件的安装位，可根据负载需求选配对应扭矩的驱动元件，足端采用镂空式框架结构，在保证结构强度的同时降低单足重量，减少运动过程中的惯量冲击。设计过程中优先考虑了运动干涉问题，通过对单足运动包络面的反复校核，确定了各段杆件的长度比例，确保六条足在交替迈步的过程中不会出现相邻杆件碰撞的情况，中心机架采用分层式结构设计，上层可搭载控制主板、电池模块、传感元件，下层预留了任务载荷的安装接口，可根据实际使用需求加装探测摄像头、机械抓取手、环境检测传感器等功能组件。安装边界方面，整机展开状态下足端触地形成的支撑圆直径可根据步态调整，最小收拢状态下可通过宽度略大于中心机架直径的狭窄通道，机身重心始终控制在支撑多边形的形心位置，即使在单腿抬升迈步的状态下，剩余五条腿的触地点也能形成稳定的支撑面，避免出现侧翻风险。足端的镂空结构除了减重之外，还可根据使用场景更换不同材质的触地垫，在光滑室内地面可加装防滑橡胶垫，在野外泥泞地形可更换带抓齿的金属足端，适配不同的摩擦系数要求。关节铰接处采用销轴配合轴承的连接方式，减少运动过程中的传动间隙，保证步态控制的精度，所有杆件的受力点都经过了应力校核，在足端承受额定负载的情况下，杆件变形量控制在允许范围内，不会因结构形变影响运动精度。
