竞赛用轮式消防作业机器人结构设计

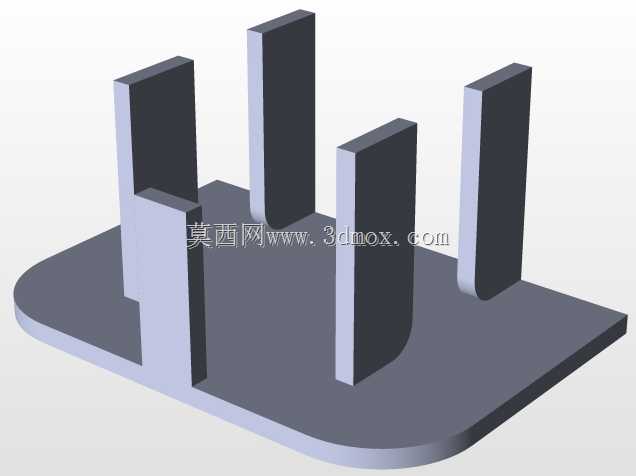

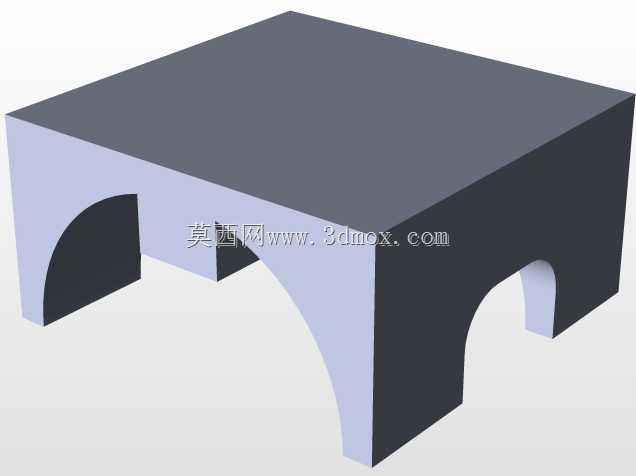

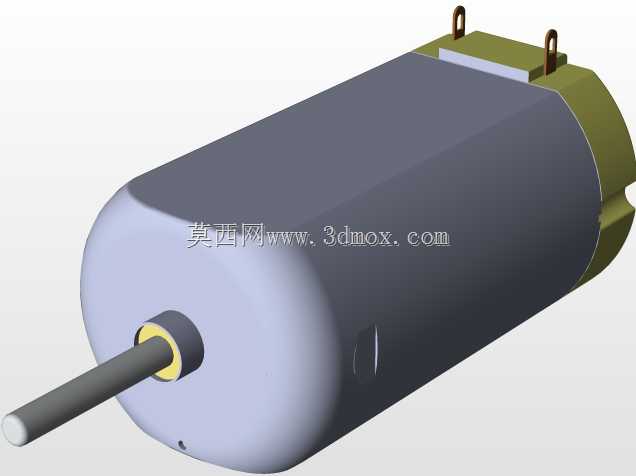

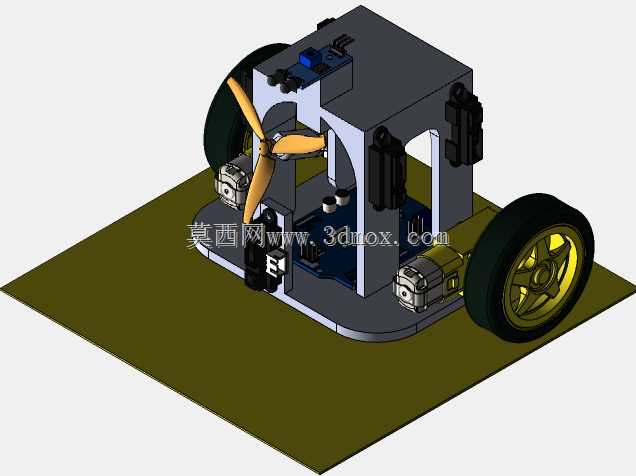

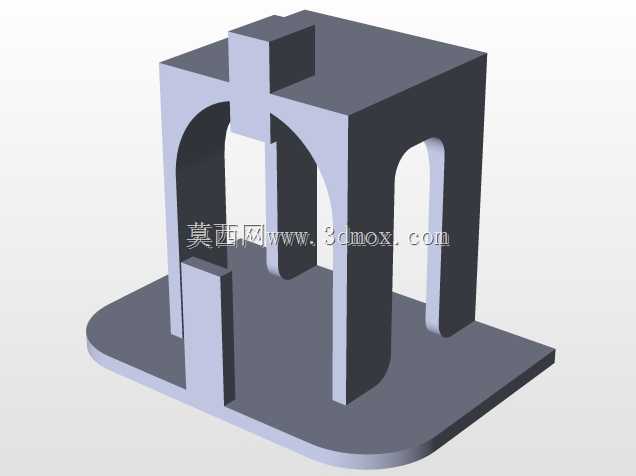

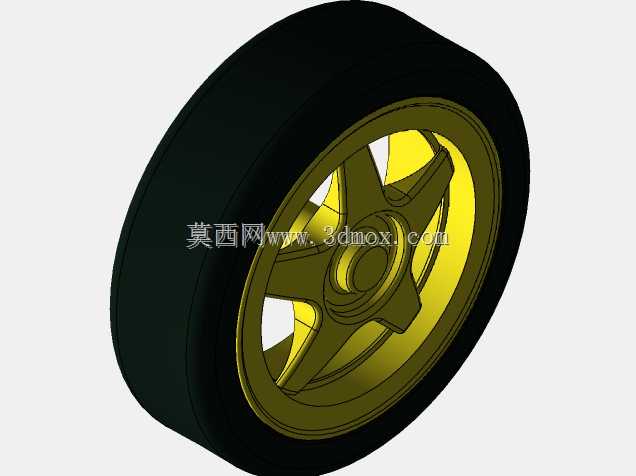

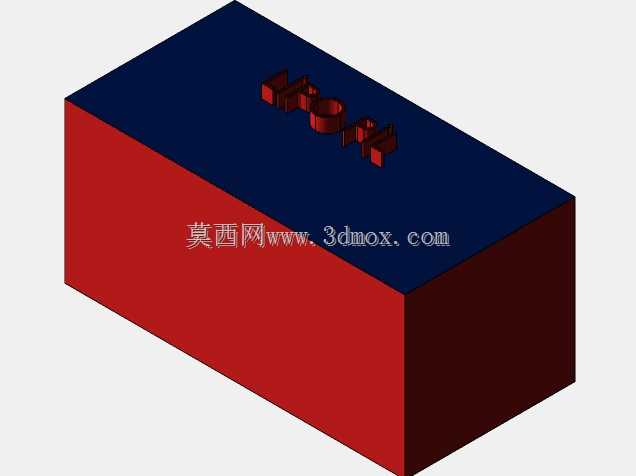

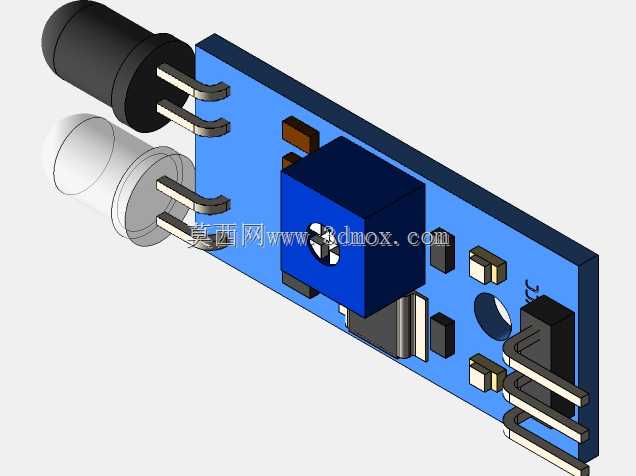

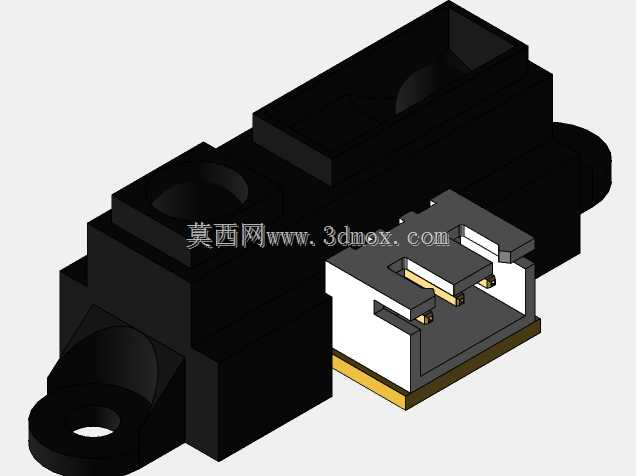

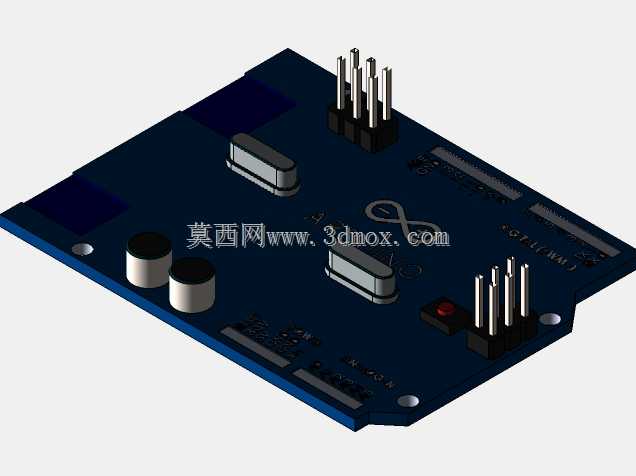

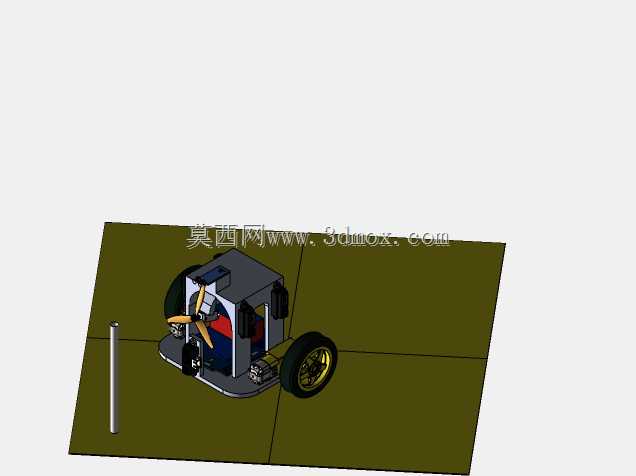

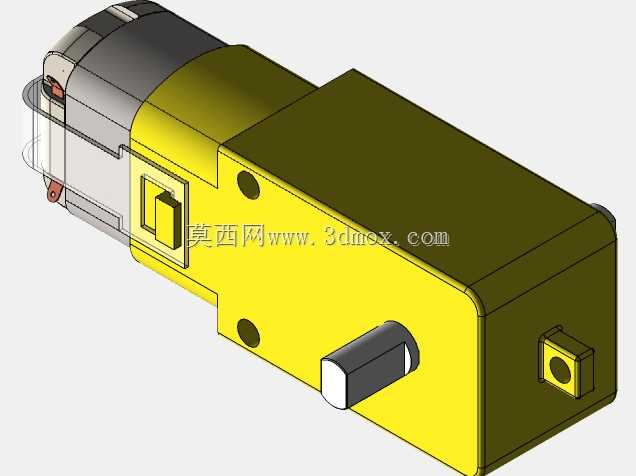

这款轮式作业设备主要面向消防类技能竞赛场景设计，整体采用双侧轮式移动布局，搭配前置作业执行机构，可在预设竞赛场地内完成指定的消防模拟作业任务。从结构设计逻辑来看，整体框架采用立式门型承载结构，主体安装基面预留了充足的电气元件安装空间，两侧对称布置驱动轮组，轮组采用大直径橡胶轮胎搭配金属轮毂，既可以保证在平整竞赛场地上的移动抓地力，也能通过轮距的合理设置降低转向时的侧倾风险，轮组安装位与主体框架之间预留了驱动电机的安装空间，驱动单元直接与轮轴连接，省去了额外的传动链路，减少了结构复杂度与传动损耗。前置的桨叶式执行机构直接安装在框架前端的承载位上，执行机构的转轴与驱动电机输出端同轴连接，作业时可通过桨叶的高速转动形成定向气流，完成模拟灭火、障碍吹扫类竞赛任务，执行机构周边预留了传感器安装位，可根据竞赛任务需求加装距离检测、火源识别类传感元件，满足不同赛项的功能拓展需求。整体结构的安装边界控制紧凑，主体框架的长宽尺寸适配常规竞赛场地的通道宽度，高度方向预留了上层元件的拓展安装空间，底部安装基面做了平整化处理，所有电气元件、驱动模块都可直接固定在基面上，无需额外设计转接支架。框架两侧预留了电池模块的安装位，电池模块采用嵌入式安装，可降低整体重心，提升移动过程中的设备稳定性。从实际使用场景来看，这类设备不需要适配复杂的非结构化地形，所有结构设计都围绕竞赛场景的快速响应、功能易拓展、装配维护便捷的核心需求展开，轮组的安装位置经过反复调整，保证设备在直行、转向过程中不会出现轮组干涉框架的问题，执行机构的安装高度经过匹配，刚好对准竞赛场景中模拟火源的标准高度，无需额外调整执行机构的俯仰角度即可完成作业。框架上的多处安装孔位采用标准化孔距设计，可兼容常用的紧固件规格，装配时不需要定制特殊连接件，后期调整元件位置时也可直接利用现有孔位完成固定，减少二次加工的工作量。整体结构没有冗余的装饰性设计，所有结构件都承担对应的承载或安装功能，在保证结构强度的前提下尽可能控制整体重量，提升移动时的动力响应速度。
