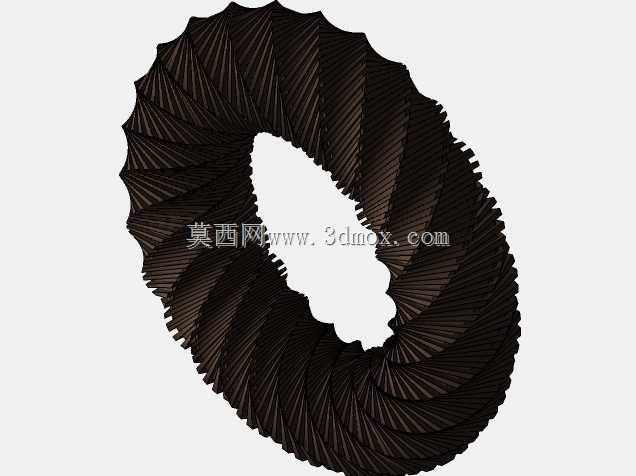

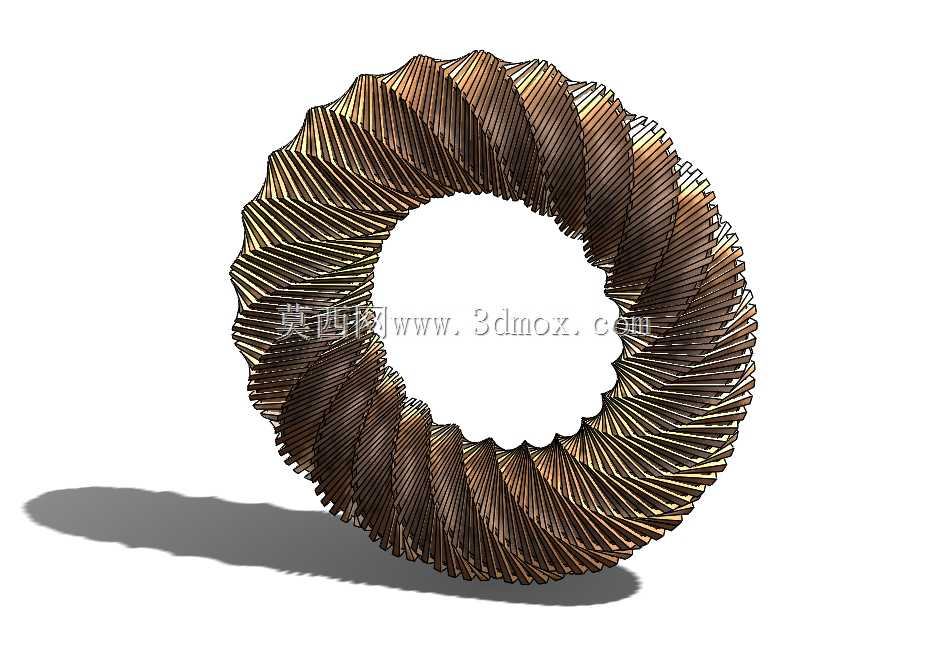

螺旋扭状空心环形导流构件

这类螺旋扭状的空心环形构件，在流体输送、热交换、物料匀化场景中有着很实际的应用价值，很多人初次接触会误以为是装饰性的艺术结构，实则在工程场景里它的结构设计完全服务于功能需求。从结构特性来看，连续扭转的叶片式环壁会让流经环腔的介质产生持续的旋流效应，不管是气态还是液态介质，经过该结构时不会出现直流通路里的层流滞留区，能大幅提升介质混合的均匀度，在小型换热单元里，这种结构可以让冷热介质在环腔内形成更长的流路，不需要额外增加导流板就能提升换热效率，同时避免局部结垢或者介质沉积的问题。做这类结构的三维设计时，首先要确定的是环形的基准中径，这个尺寸直接决定了它的安装适配边界，中径尺寸需要匹配对接管路的通径或者安装位的环形空间，不能出现和周边结构干涉的问题；其次是扭片的螺旋升角，升角过大会导致介质流阻陡增，升角过小又达不到旋流扰动的效果，需要根据实际输送介质的粘度、流速区间做参数匹配，比如输送高粘度流体时升角要适当放缓，减少压力损失，输送低粘度气态介质时可以适当加大升角，强化扰动效果。从安装边界来看，该构件的轴向宽度要和对接的安装槽尺寸匹配，环体的内外径公差需要控制在合理范围，保证装配时既能顺利嵌入安装位，又不会出现介质旁通的间隙。另外，这种连续扭转的薄壁结构在设计时还要考虑成型工艺的可行性，如果是采用金属板材冲压扭制成型，要核算单片扭叶的壁厚，避免扭转过程中出现应力集中导致的开裂，同时环体的拼接位置要做圆滑过渡，减少介质流动时的阻力突变。在实际设备配套中，这类构件常被用在小型静态混合器、尾气处理单元的导流段、小型散热模组的扰流环位置，不需要额外的动力驱动，仅靠自身结构就能实现介质的旋流扰动，相比加装动力搅拌结构，成本更低、运行无故障周期更长，也不需要额外的维护操作。设计过程中还要注意扭叶的边缘处理，所有锐边都要做倒钝处理，一方面避免装配时划伤操作人员，另一方面也减少介质中纤维类杂质挂附在结构上造成堵塞的风险，环体的整体同轴度也要做合理的形位公差约束，保证装配后和对接管路的同轴度一致，避免出现偏置导致的流场分布不均问题。
