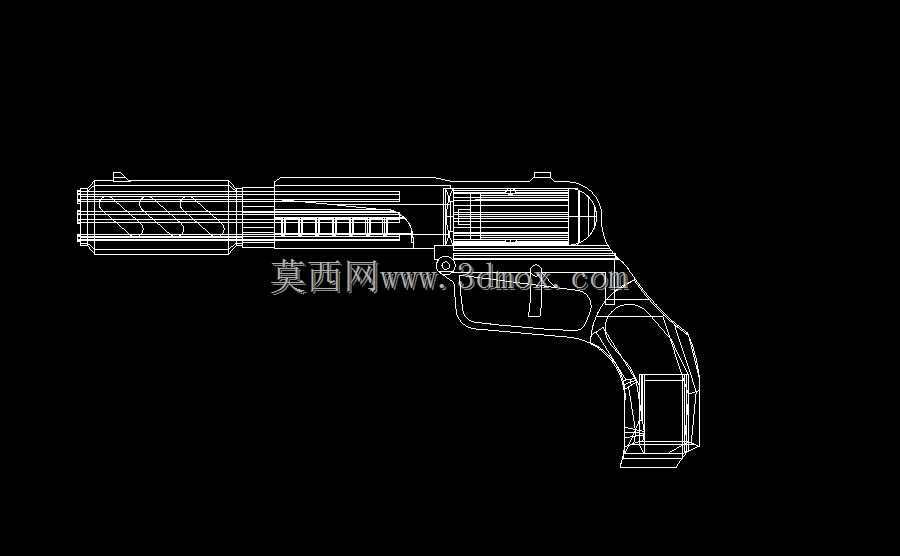

罗南德克斯手持式信号发射装置线框结构

这款手持式信号发射装置的结构设计，核心围绕单手握持操作的人机工程逻辑展开，整体轮廓贴合成年男性手掌自然握持的弯曲弧度，握把区域的内凹角度经过反复校核，确保持握时手腕处于自然放松状态，长时间持握不会产生额外的肌肉负荷。从线框结构可以看出，装置整体分为发射管组件、转轮供弹结构、击发联动机构、握把承载壳体四个核心模块，各模块之间的装配边界清晰，相邻部件的配合公差预留符合常规机械加工的精度要求，不需要特殊定制加工设备即可完成零部件的生产制造。发射管段采用多段阶梯式内孔设计，既保证了信号弹发射时的导向精度，又通过管壁的厚度变化平衡了整体重量，避免发射端过重导致持握时重心前倾。转轮供弹结构的定位卡槽与击发机构的对位精度是设计核心，线框中可以看到转轮的分度定位销与击锤的运动轨迹完全对齐，每次转轮转动到位后，定位销会自动卡入对应槽位，确保击针精准对准弹药底火位置，不会出现击发偏位的故障。握把内部预留了足够的空腔，既可以容纳击发机构的联动弹簧与传动杆件，也能平衡整枪的重量分布，让整体重心落在握把上方的虎口位置，提升持握时的稳定性。在实际应用场景中，这类手持式信号发射装置多用于野外作业、海事救援、户外探险等场景的远距离信号传递，发射的信号弹可以在数百米范围内传递明确的位置或警示信息，结构设计上充分考虑了户外复杂环境下的使用可靠性，所有联动部件的运动间隙都预留了足够的冗余量，即使在低温、沙尘环境下也不会出现机构卡滞的问题。从安装边界来看，各零部件的装配接口均采用标准化的卡扣与销钉连接，不需要复杂的专用工装即可完成拆解维护，日常保养时只需要定期对联动摩擦部位涂抹润滑脂即可保证机构动作顺畅。设计过程中对所有运动部件的行程都做了硬限位设计，避免部件超行程运动导致的结构损坏，击发机构的触发力度经过调校，既保证了足够的触发反馈，又不会因为误触导致意外击发，整体结构的安全冗余设计覆盖了绝大多数日常使用中的误操作场景。
