参数化可配置滚针轴承三维结构

项目分类:3D模型 发布时间:2021-10-07 ID:299409
  • 参数化可配置滚针轴承三维结构
  • 参数化可配置滚针轴承三维结构
  • 参数化可配置滚针轴承三维结构
  • 参数化可配置滚针轴承三维结构
  • 参数化可配置滚针轴承三维结构
  • 参数化可配置滚针轴承三维结构
  • 参数化可配置滚针轴承三维结构
  • 参数化可配置滚针轴承三维结构
  • 参数化可配置滚针轴承三维结构

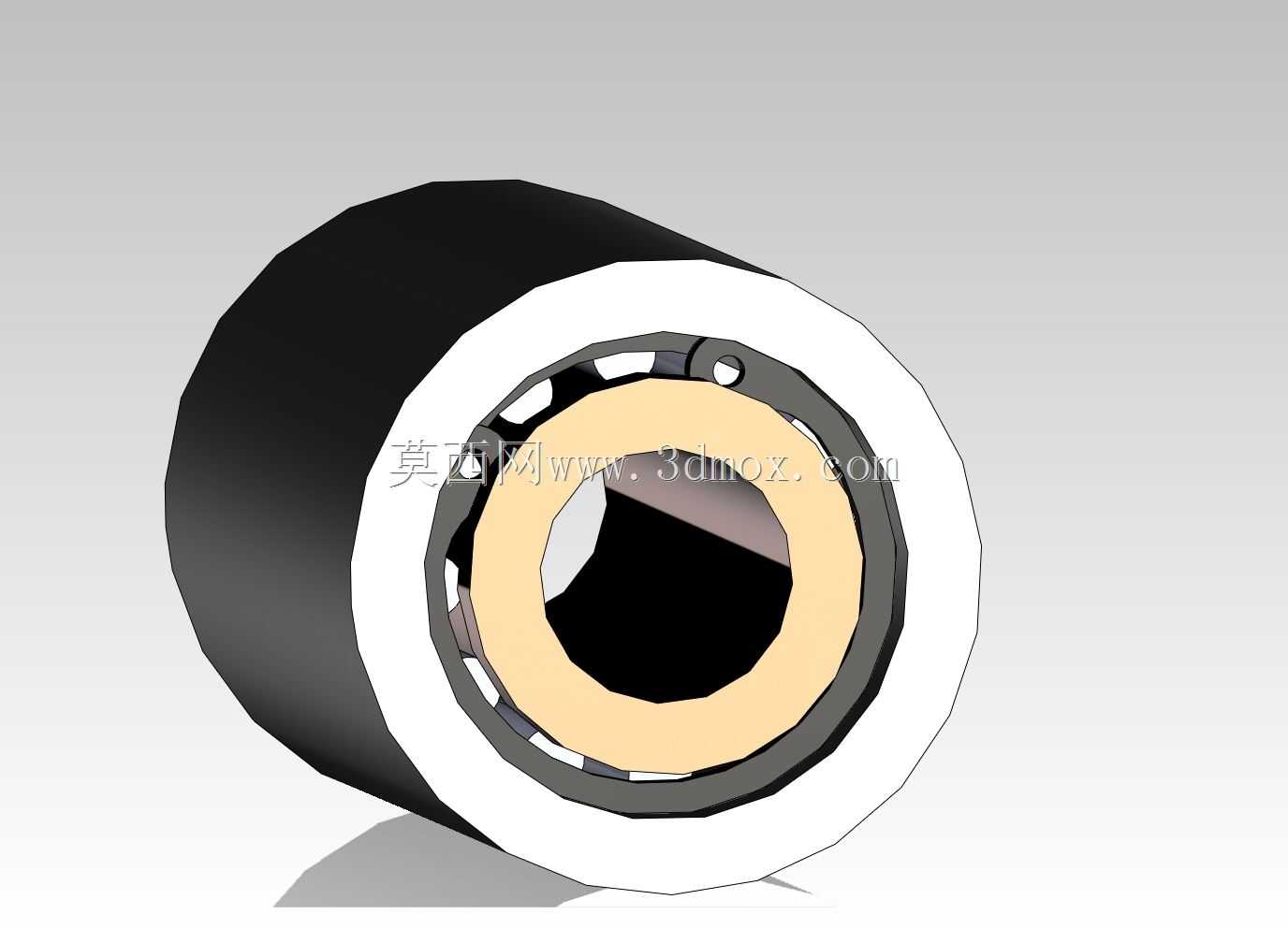

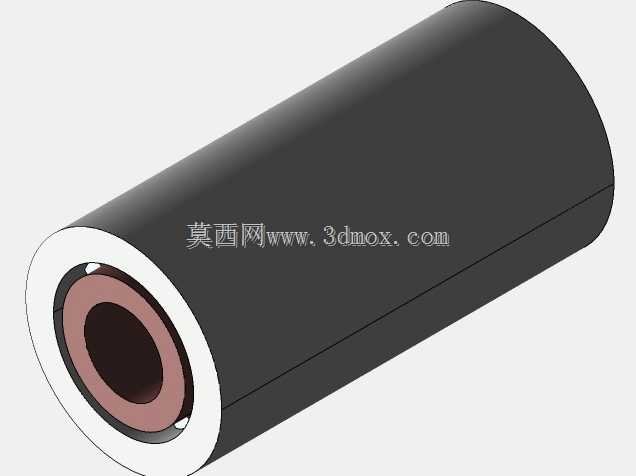

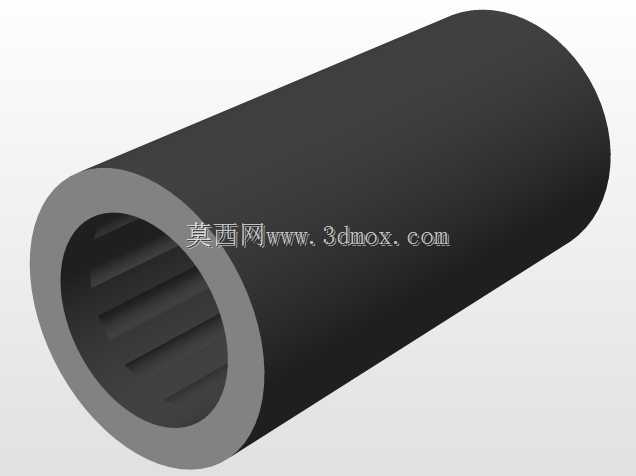

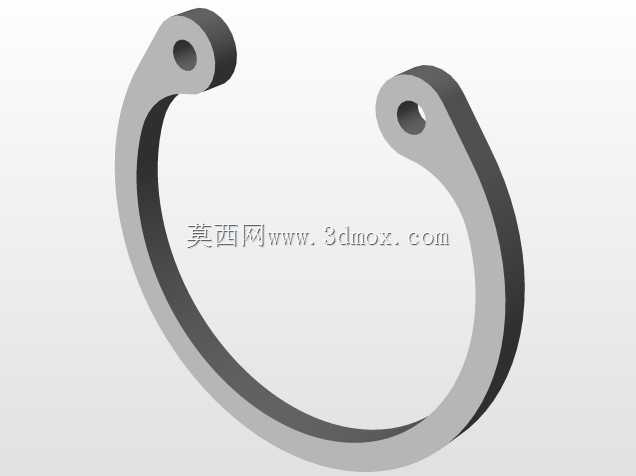

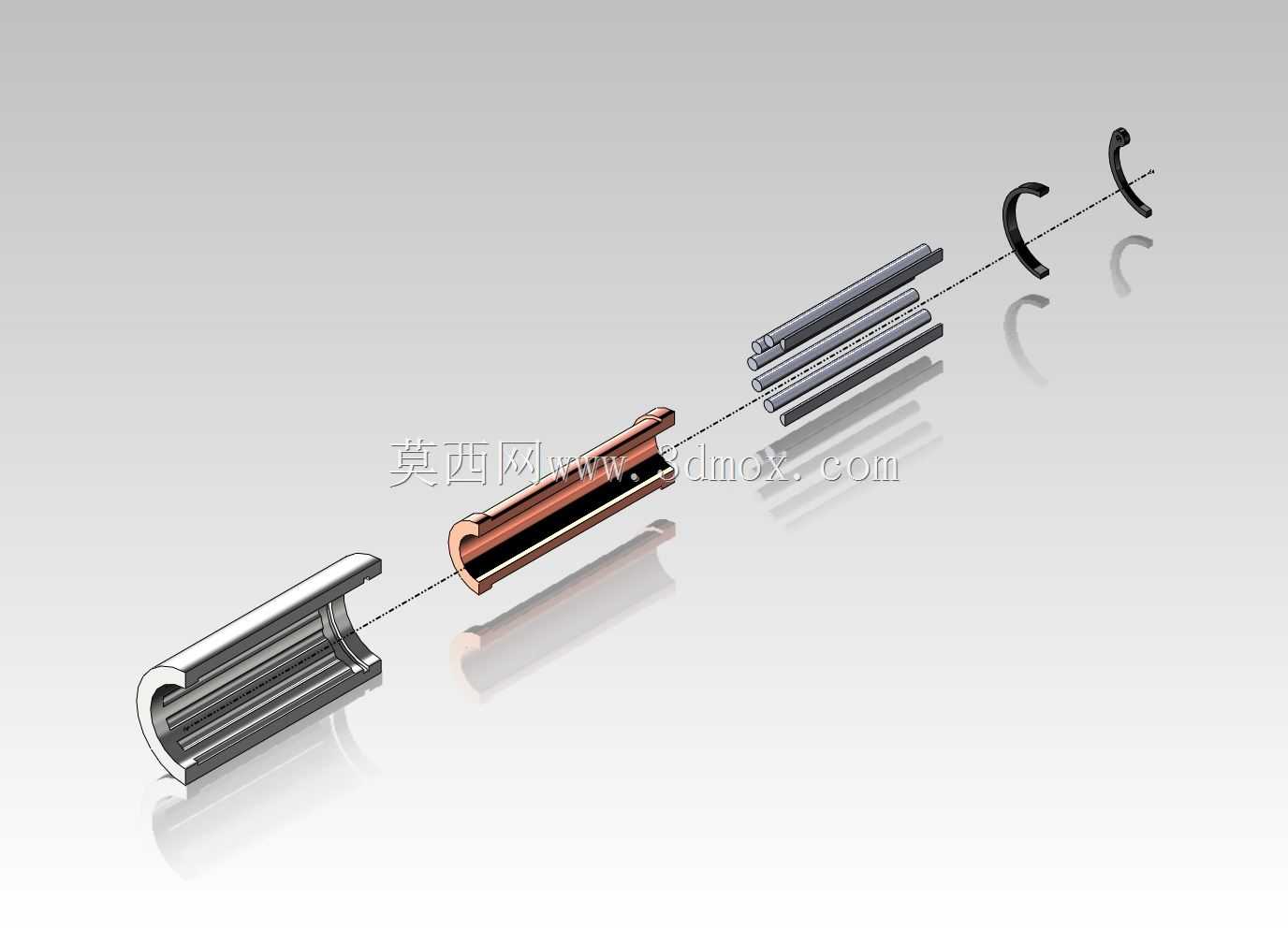

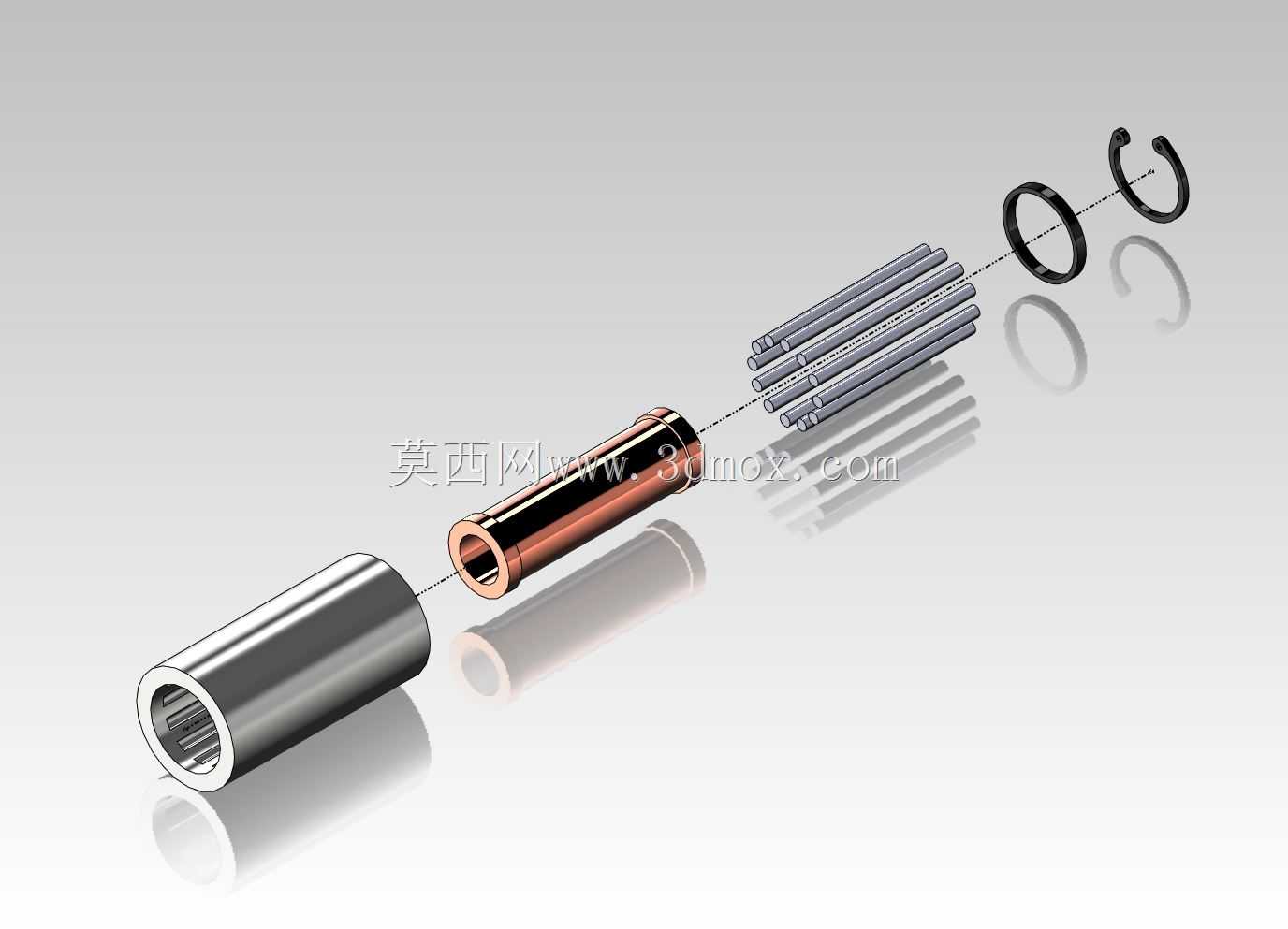

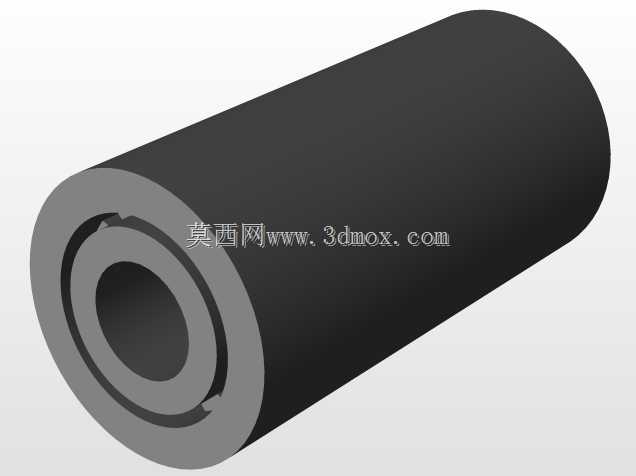

在重载且径向安装空间受限的传动场景中,滚针轴承是结构设计阶段绕不开的选型对象,这类轴承依靠细长圆柱状滚子作为滚动体,相比同内径的普通球轴承、短圆柱滚子轴承,能在极小的径向轮廓下承载更高的径向载荷,常被布置在汽车变速箱齿轮轴、机床主轴箱内部、工程机械铰接点、小型电机输出端这类对径向尺寸有严格限制的位置。做这类轴承的三维建模时,不能只做固定尺寸的单一构型,要考虑到实际选型中不同工况对应的尺寸差异,因此采用方程式驱动的参数化建模逻辑,把轴承外径、内径、滚针直径、滚针长度、保持架厚度、挡圈槽位尺寸都关联到全局变量,调整外部安装边界尺寸时,整套轴承的所有零件会同步更新匹配,避免反复修改单个零件的重复劳动。建模过程中要兼顾零件的实际装配逻辑,整套模型拆分出外圈壳体、冲压铜质保持架、滚针组、两端限位卡簧四个独立零件,保持架上的滚针槽位采用圆周阵列生成,阵列数量随滚针直径、轴承中径自动计算,保证滚针之间的间隙符合工程实际,不会出现干涉或者间隙过大导致滚针歪斜的问题。从安装边界来看,这类滚针轴承的外圈通常采用过盈配合压入安装基座的内孔,内圈可直接与轴颈配合,部分无内圈的构型可直接将淬火后的轴颈作为内滚道使用,进一步压缩径向安装空间;两端的C型卡簧嵌入外圈的卡槽内,用于限制滚针和保持架的轴向窜动,避免轴承在轴系受轴向窜动力时散架。设计时还要考虑多配置的覆盖,通过配置表切换不同的滚针长度、外圈壁厚参数,就能对应轻载、中载、重载不同的工况需求,不用重复搭建模型框架。滚针的长径比控制在4倍以上,这是滚针轴承区别于短圆柱滚子轴承的核心特征,细长滚针在滚道内的线接触形式,让轴承在承受冲击载荷时能把应力分散到更长的接触线上,减少局部应力集中,这也是它能在小尺寸下实现高承载的核心原因。建模时还要还原零件的工艺细节,比如外圈的端面倒角、保持架的卷边结构、卡簧的开口缺口,这些细节不仅是外观还原,更能在后续做装配干涉检查、运动仿真时,真实模拟实际装配过程中可能出现的卡滞、干涉问题,给后续的轴系设计提供准确的参考依据,避免设计阶段的尺寸偏差传递到加工环节。
