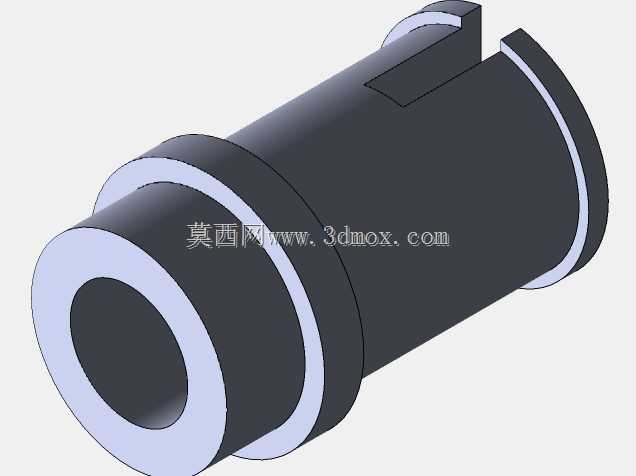

积木拼接用带槽限位连接销旋钮结构

这类带开槽的销式旋钮连接件，最早是为模块化拼接类教具、工业快装治具的快速锁紧需求开发的，日常在教学演示工装、小型模块化实验台、儿童拼插积木套件里都能见到它的身影，核心作用是实现两个带对应安装孔的构件的快速插拔锁紧，不需要额外辅助工具就能完成装拆。从结构设计逻辑来看，主体采用阶梯轴式的外形布局，靠近操作端的位置做了一圈凸起的轴肩，安装到位后轴肩会贴合在安装件的外端面，起到轴向限位的作用，避免销体过度插入安装孔导致拆卸困难，也能保证拼接后的两个构件端面贴合间隙控制在合理范围内。销体的插入端做了对称的开槽设计，槽口一直延伸到销体的端面，这个结构是整个零件的核心功能点：当销体插入对应尺寸的安装孔时，开槽位置的侧壁会受孔壁挤压产生微量弹性形变，借助材料本身的弹性抱紧孔壁，同时槽口的卡边结构可以卡入安装孔内对应的定位卡槽，防止拼接完成后销体受轴向拉力脱出，保证连接的可靠性。操作端的旋钮结构做了适配手指捏持的外形设计，不需要借助螺丝刀等工具，直接用手指捏住旋钮部分就能施加插拔的力，同时旋钮部分的外径比销体工作段更大，捏持时的受力面积更大，装拆操作更省力，即使是反复插拔的场景也不会出现硌手的问题。从安装边界来看，这类销件的工作段外径需要和安装孔保持小间隙配合，单边间隙控制在0.02到0.05mm之间，既保证插拔时的顺畅度，又不会因为间隙过大导致拼接后出现晃量；开槽的宽度需要根据所用材料的弹性模量调整，保证插入时的形变量在材料弹性极限范围内，不会出现塑性变形导致锁紧力失效；轴肩的厚度需要匹配安装件的端面承压需求，避免锁紧时轴肩压溃安装件的端面。在实际应用场景里，这类连接件除了用于拼插类积木的结构拼接，也常被用在小型自动化设备的快换工装板上，用来快速固定不同的工装治具，相比传统的螺丝锁紧，装拆效率能提升数倍，而且不需要额外工具，适合需要频繁更换工装的调试场景。设计这类零件的时候，还要注意插入端的端面做小倒角处理，倒角角度控制在15到20度之间，方便销体快速对准安装孔插入，避免硬插导致孔口或者销端出现磕碰损伤；开槽的边缘要做去毛刺处理，防止插拔时毛刺刮伤安装孔内壁，长期使用后出现孔壁磨损导致连接松动的问题。另外，销体内部的中空结构一方面可以减轻零件自身重量，另一方面也能给开槽部分的弹性形变提供足够的变形空间，避免形变时材料内部应力过大导致断裂，提升零件的反复使用寿命。
