带运动学仿真的复古玩具蒸汽机车结构

　　这款玩具机车的三维结构设计，核心围绕儿童玩具的安全使用需求与运动学演示功能展开，整体采用经典蒸汽机车的复古外观比例，在结构设计阶段优先考虑了运动部件的干涉规避与运行顺滑度。从实际应用场景来看，该结构既可以作为儿童益智拼装玩具的核心结构参考，也可作为机械原理教学中连杆传动、轮系运动的演示教具，帮助初学者直观理解蒸汽机车的轮对联动逻辑。

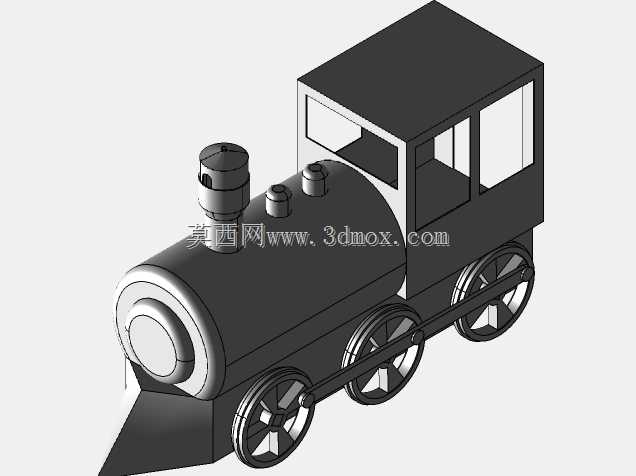

　　设计过程中，首先确定了轮对的中心距参数，三个动轮的轴距按照等比例缩放真实蒸汽机车的动轮布局，保证连杆传动过程中无死点，轮缘与轨面的接触弧度经过反复调整，避免运行过程中出现脱轨风险。车身部分分为锅炉舱与驾驶室两个独立装配模块，锅炉舱前端的缓冲结构采用圆弧过渡，没有尖锐棱角，符合玩具产品的安全设计规范，顶部的烟囱与汽包结构采用可拆卸式设计，既方便装配，也能在跌落时通过分体结构缓冲冲击力，降低部件断裂概率。

　　传动结构的设计是整个模型的核心，动轮之间通过侧连杆实现同步转动，连杆与轮辐的连接点采用销轴式铰接结构，铰接处预留了合理的配合间隙，既保证转动灵活，又不会出现松旷晃动的问题。驾驶室的窗体结构采用镂空设计，在保证外观还原度的同时，减少了整体结构的重量，降低动轮运行时的负载。车身外壳的壁厚统一设置为1.5mm，兼顾结构强度与注塑成型的工艺要求，所有加强筋都布置在外壳内侧，不会破坏外观的整体流畅度。

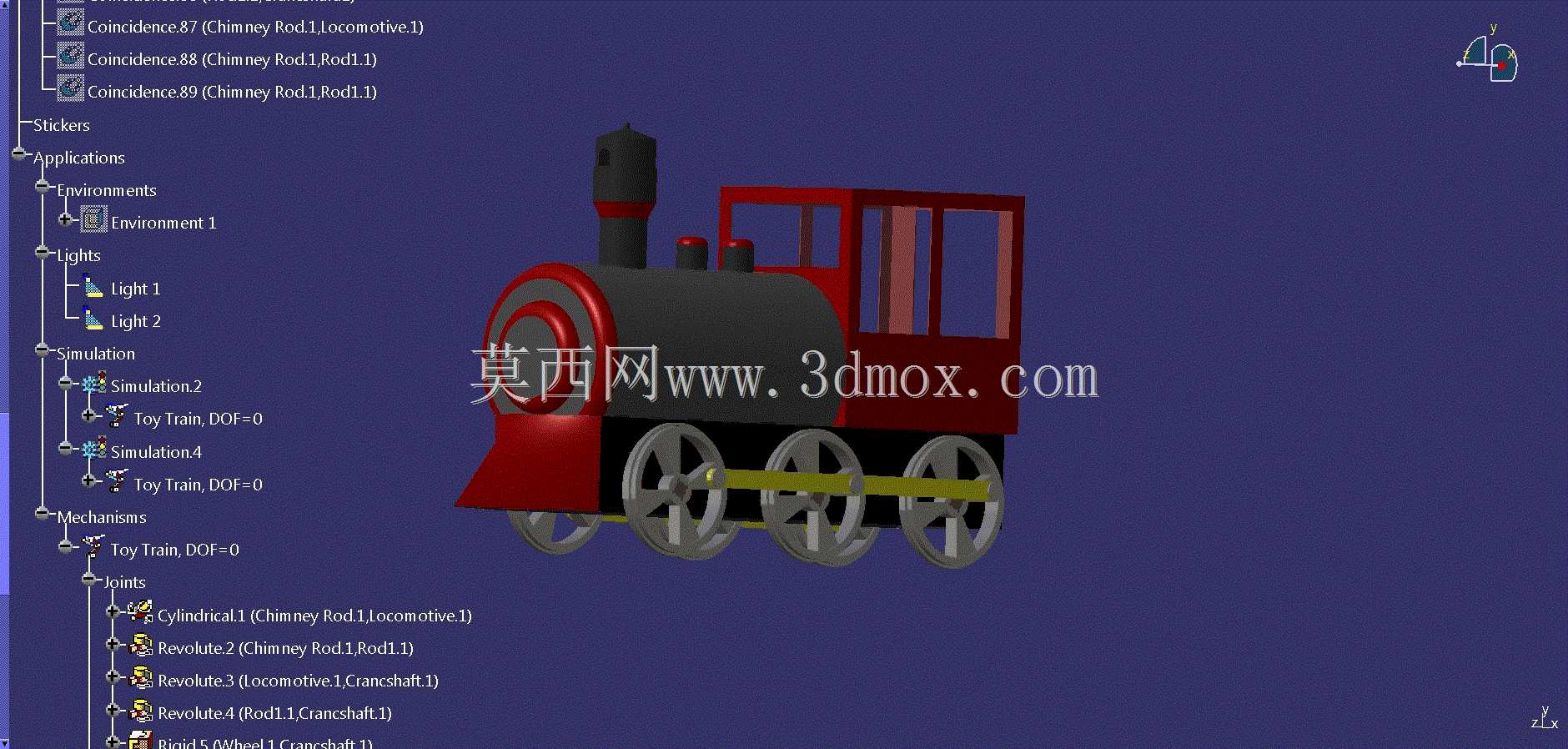

　　从安装边界来看，整车的宽度控制在标准玩具轨道的适配范围内，轮对内侧距严格匹配通用玩具轨道的轨距参数，底部没有突出的结构，保证在平面与轨道上都能顺畅滑行。锅炉部分的曲面造型采用放样建模完成，曲面之间的连接曲率连续，没有明显的拼接棱线，还原了真实蒸汽机车的圆润外观。运动学仿真部分重点验证了连杆在整个转动周期内的位置变化，确认所有运动部件在极限位置都不会与车身外壳、轮辐发生干涉，铰接点的运动轨迹平滑无突变，保证手动推动或者电机驱动时都能平稳运行。

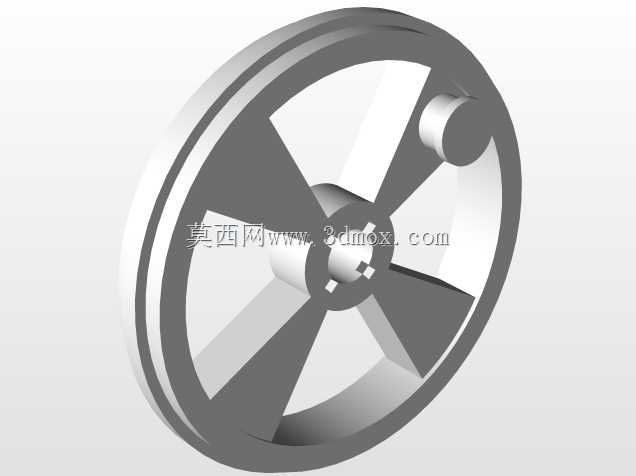

　　在细节设计上，前端的车灯结构采用内嵌式设计，与锅炉前端的红色装饰环形成视觉层次，驾驶室的顶部做了小幅的弧度处理，避免直角结构带来的磕碰风险。所有部件的装配止口都设计在非外观面，装配后不会看到明显的拼接缝隙，连接结构采用卡扣与少量定位柱结合的方式，不需要额外螺丝就能完成整体装配，降低生产装配的复杂度。轮辐的造型参考了真实蒸汽机车的辐条式轮对结构，在保证外观还原度的同时，通过辐条之间的镂空结构减轻轮对自身重量，降低转动惯量，让推动时的手感更顺滑。

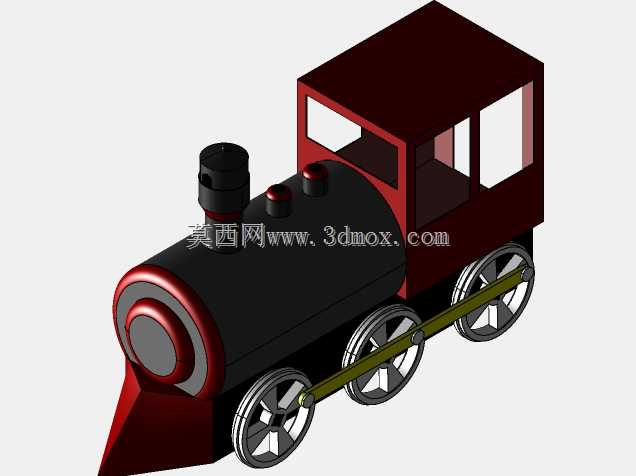

　　整个结构的设计没有冗余部件，每个零件都兼顾了功能与外观需求，比如侧连杆除了传递动力带动所有动轮同步转动之外，本身也是外观的重要组成部分，采用与轮对一致的金属质感配色，还原真实机车的金属连杆视觉效果。车身的配色分区清晰，锅炉部分采用黑色主体搭配红色前端装饰，驾驶室采用深红色外壳，动轮采用银灰色金属质感，色彩对比鲜明，符合玩具产品的视觉吸引力要求，同时不同颜色的部件对应独立的注塑零件，不需要后续复杂的喷涂工序，降低生产制造成本。
